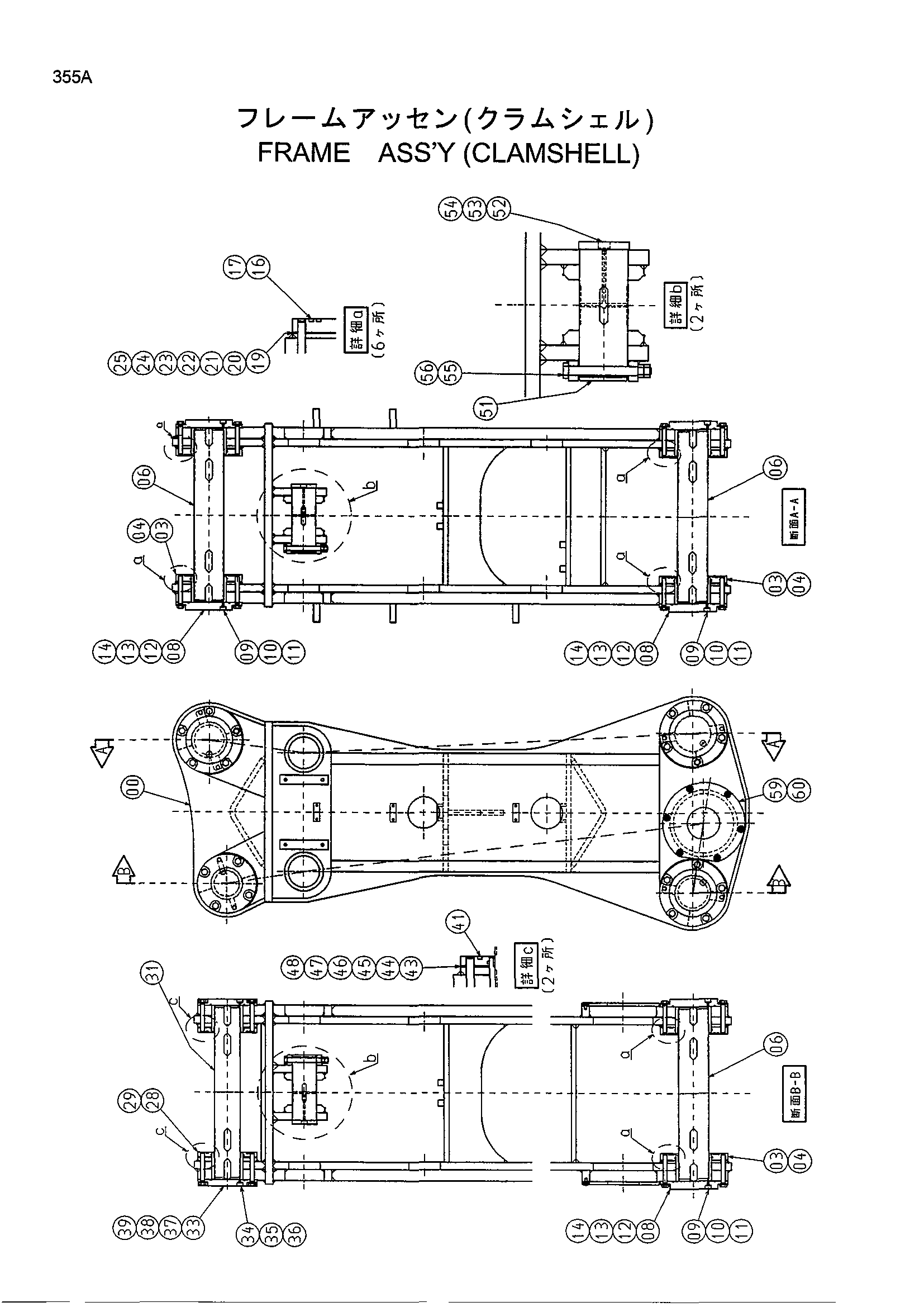

FRAME ASS'Y (CLAMSHELL) — HITACHI EX1800-3

Заводская схема «FRAME ASS'Y (CLAMSHELL)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9209804	Рама в сборе	1
00	9209803	Рама	1
03	3083330	Проставка	6
04	A810190	Уплотнительное кольцо	6
06	3077343	Палец	3
08	3083329	Крышка	6
09	J75481	Пресс-маслёнка	6
10	4130686	Втулка	6
11	4105912	Колпачок	6
12	A810220	Уплотнительное кольцо	6
13	J932211	Болт	30
14	A590922	Пружинная шайба	30
16	4378419	Пылезащитное уплотнение	6
17	4403330	Пылезащитное уплотнение	6
19	4384831	Регулировочная шайба	12
20	4389758	Регулировочная шайба	12
21	4389759	Регулировочная шайба	12
22	4389760	Регулировочная шайба	12
23	4389761	Регулировочная шайба	12
24	4389764	Регулировочная шайба	12
25	4389765	Регулировочная шайба	12
28	3076868	Проставка	2
29	A810170	Уплотнительное кольцо	2
31	3077449	Палец	1
33	3076791	Крышка	2
34	J75481	Пресс-маслёнка	2
35	4130686	Втулка	2
36	4105912	Колпачок	2
37	A810200	Уплотнительное кольцо	2
38	J932211	Болт	8
39	A590922	Пружинная шайба	8
41	4378419	Пылезащитное уплотнение	2
43	4384830	Регулировочная шайба	4
44	4389768	Регулировочная шайба	4
45	4389769	Регулировочная шайба	4
46	4389770	Регулировочная шайба	4
47	4389771	Регулировочная шайба	4
48	4389772	Регулировочная шайба	4
51	3094079	Палец	2
52	J75481	Пресс-маслёнка	2
53	4130686	Втулка	2
54	4105912	Колпачок	2
55	4295167	Болт	2
56	J951020	Гайка	4
59	4467146	Крышка	2
60	J011230	Болт с шайбой	12
64	4371561	Информационная табличка	1
65	M492564	Приводной винт	4
69	J912208	Болт	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
