Основные гидролинии (2-1) — HITACHI EX1800-3

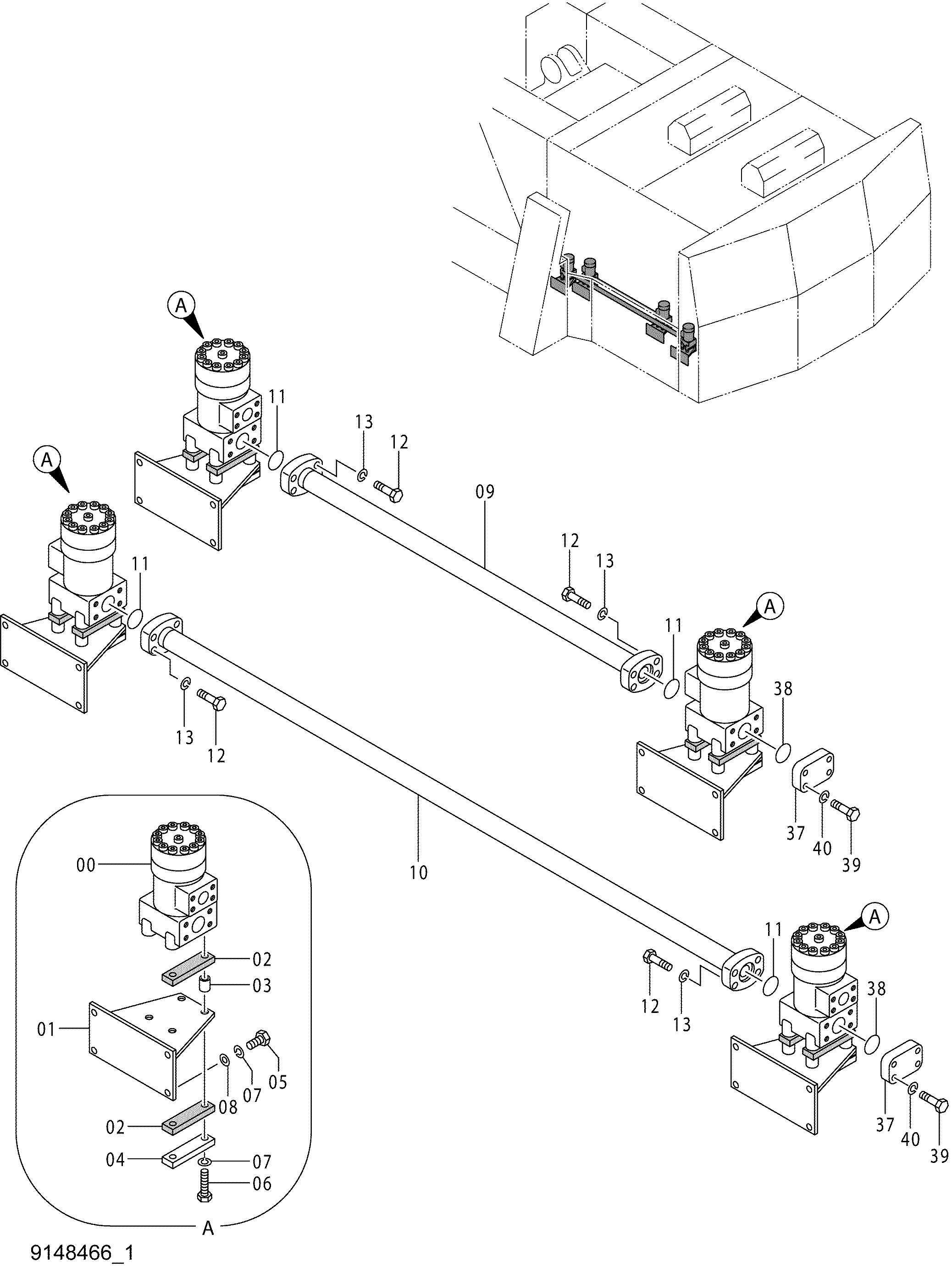

Заводская схема «Основные гидролинии (2-1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9153003 | Сетчатый фильтр | 4 |
| 01 | 8065164 | Кронштейн | 4 |
| 02 | 4199564 | Резиновая подушка | 16 |
| 03 | 4199565 | Проставка | 16 |
| 04 | 4199566 | Пластина | 8 |
| 05 | J901645 | Болт | 16 |
| 06 | J901680 | Болт | 16 |
| 07 | A590916 | Пружинная шайба | 32 |
| 08 | 4087197 | Шайба | 16 |
| 09 | 8065166 | Трубка | 1 |
| 10 | 8065165 | Трубка | 1 |
| 11 | 4292385 | Уплотнительное кольцо | 4 |
| 12 | J912075 | Болт | 16 |
| 13 | A590920 | Пружинная шайба | 16 |
| 37 | 3031029 | Крышка | 2 |
| 38 | 4292385 | Уплотнительное кольцо | 2 |
| 39 | J912070 | Болт | 8 |
| 40 | A590920 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
