Центральный крышка — HITACHI EX1800-3

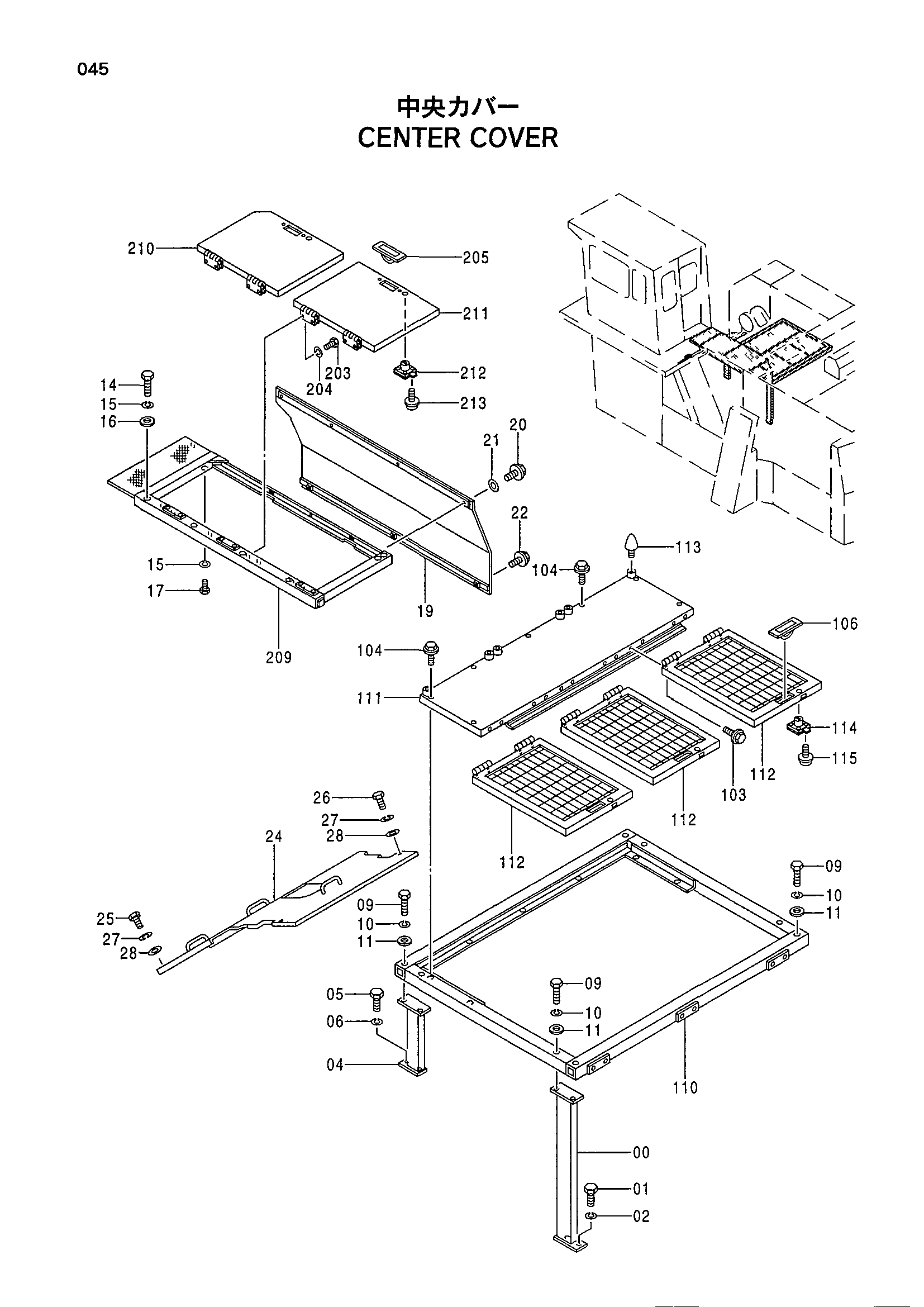

Заводская схема «Центральный крышка» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065406 | Опора | 1 |
| 01 | J901425 | Болт | 2 |
| 02 | A590914 | Пружинная шайба | 2 |
| 04 | 8064582 | Опора | 1 |
| 05 | J901435 | Болт | 2 |
| 06 | A590914 | Пружинная шайба | 2 |
| 09 | J901402 | Болт | 8 |
| 10 | A590914 | Пружинная шайба | 8 |
| 11 | 4086894 | Шайба | 8 |
| 14 | J901490 | Болт | 6 |
| 15 | A590914 | Пружинная шайба | 7 |
| 16 | 4086894 | Шайба | 6 |
| 17 | J901425 | Болт | 1 |
| 19 | 8073862 | Крышка | 1 |
| 20 | J011016 | Болт с шайбой | 4 |
| 21 | A590110 | Плоская шайба | 4 |
| 22 | J021030 | Болт с шайбой | 3 |
| 24 | 7035392 | Крышка | 1 |
| 25 | J901225 | Болт | 5 |
| 26 | J901245 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 7 |
| 28 | 449490 | Шайба | 7 |
| 103 | J011020 | Болт с шайбой | 12 |
| 104 | J031275 | Болт с шайбой | 7 |
| 106 | 4232190 | Рукоятка | 3 |
| 110 | 7035398 | Рама | 1 |
| 111 | 7035393 | Крышка | 1 |
| 112 | 7035394 | Крышка | 3 |
| 113 | 4371411 | Ограничитель резиновый | 6 |
| 114 | 4361601 | Замок | 3 |
| 115 | J450520 | Винт с шайбой | 12 |
| 203 | J901016 | Болт | 8 |
| 204 | A590910 | Пружинная шайба | 8 |
| 205 | 4232190 | Рукоятка | 2 |
| 209 | 6017765 | Рама | 1 |
| 210 | 7035395 | Крышка | 1 |
| 211 | 7035396 | Крышка | 1 |
| 212 | 4361601 | Замок | 2 |
| 213 | J450520 | Винт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
