Обратные трубопроводы (1) — HITACHI EX1800-3

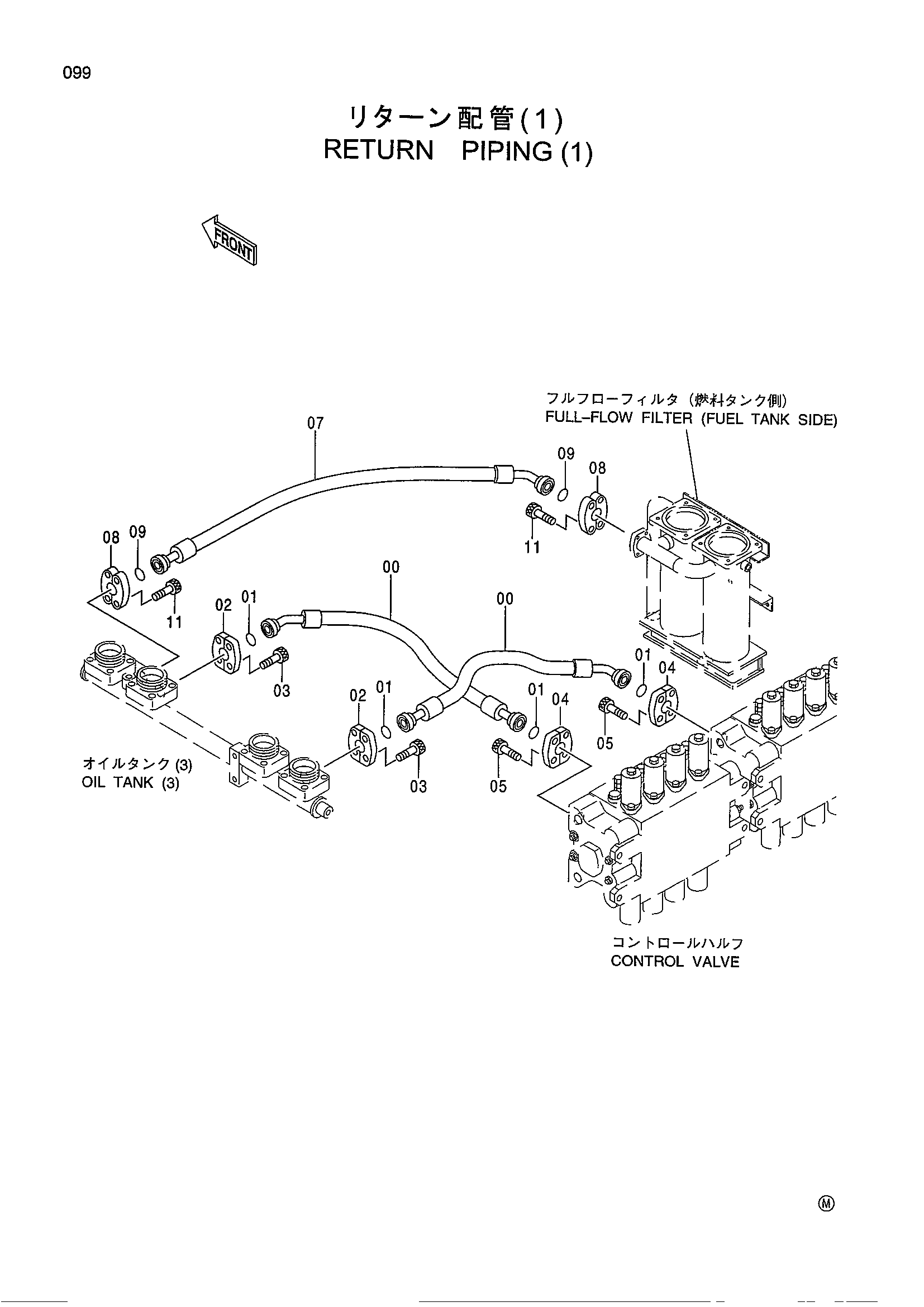

Заводская схема «Обратные трубопроводы (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4184839 | Шланг | 2 |
| 01 | 4293250 | Уплотнительное кольцо | 4 |
| 02 | 4103398 | Разъёмный фланец | 4 |
| 03 | M341245 | Болт с внутренним шестигранником | 8 |
| 04 | 4210695 | Разъёмный фланец | 4 |
| 05 | M341450 | Болт с внутренним шестигранником | 8 |
| 07 | 4382621 | Шланг | 1 |
| 08 | 4510174 | Разъёмный фланец | 4 |
| 09 | 4292385 | Уплотнительное кольцо | 2 |
| 11 | M341265 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
