Автоматическая смазка система (базовый машина) — HITACHI EX1800-3

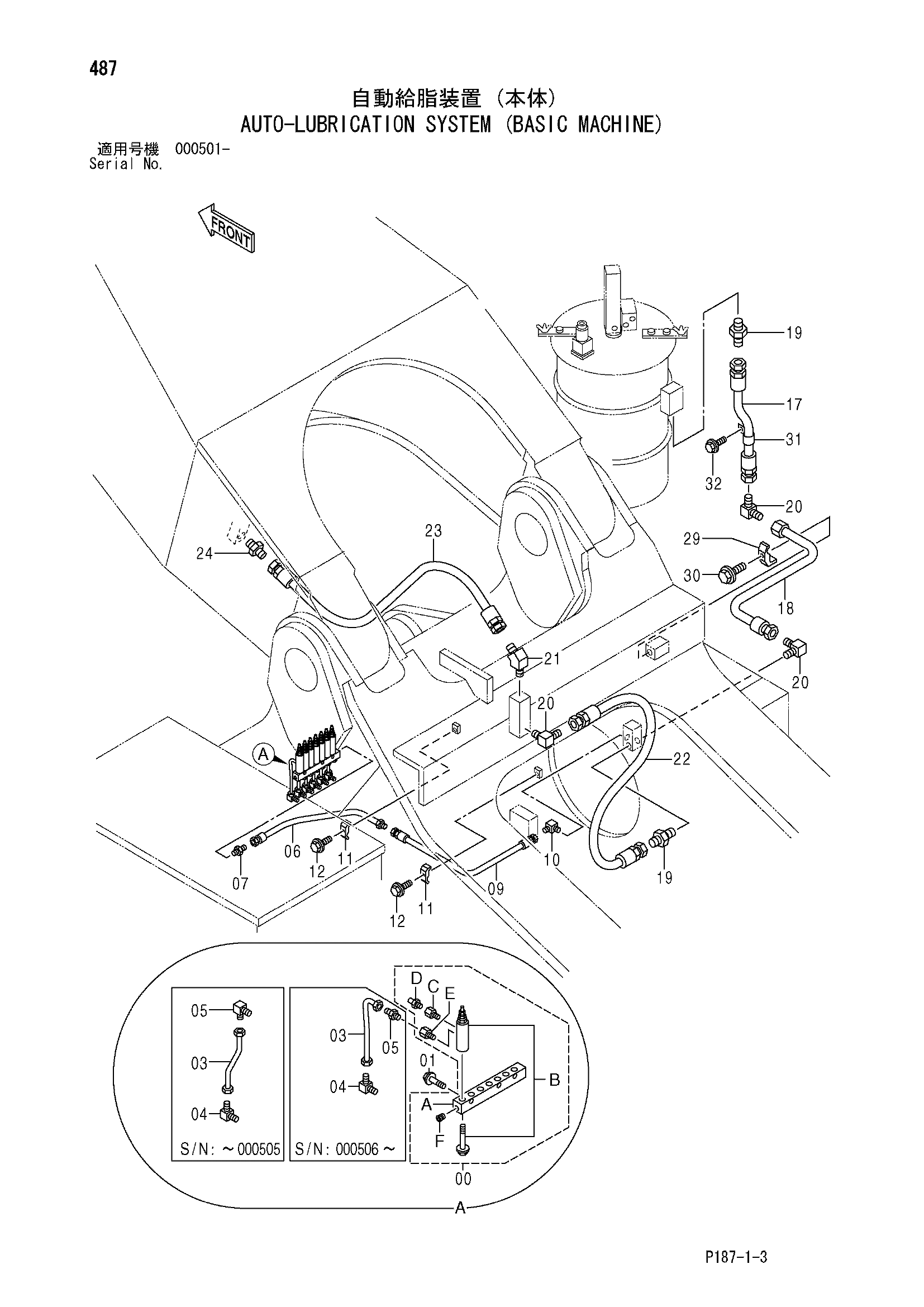

Заводская схема «Автоматическая смазка система (базовый машина)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4253238 | Клапан в сборе | 1 |
| 00A | 4219014 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 7 |
| 00C | 4191349 | Адаптер | 7 |
| 00D | J75481 | Штуцер | 7 |
| 00E | 4253567 | Адаптер | 7 |
| 00F | 94-2012 | Пробка | 1 |
| 01 | J010845 | Болт с шайбой | 3 |
| 01 | J260845 замена: J900845 | Болт с шайбой | 3 |
| 03 | 4186517 замена: 4400504 | Трубка | 7 |
| 03 | 4400504 | Трубка | 7 |
| 04 | 4130175 | Штуцер трубки | 7 |
| 05 | 4130175 | Штуцер трубки | 7 |
| 05 | 4130169 | Штуцер трубки | 7 |
| 06 | 8066194 | Трубка | 1 |
| 07 | 4215650 | Адаптер | 1 |
| 09 | 9746700 | Трубка | 1 |
| 10 | 4224412 | Угловой штуцер | 1 |
| 11 | 4138227 | Хомут трубки | 2 |
| 12 | J011040 | Болт с шайбой | 2 |
| 12 | J271040 замена: J901040 | Болт с шайбой | 2 |
| 17 | 4385684 | Шланг | 1 |
| 18 | 9746740 | Трубка | 1 |
| 19 | 4221278 | Адаптер | 2 |
| 20 | 4156433 | Угловой штуцер | 3 |
| 21 | 4190248 | Угловой штуцер | 1 |
| 22 | 4389996 | Шланг | 1 |
| 23 | 4370526 | Шланг | 1 |
| 24 | 4221278 | Адаптер | 1 |
| 29 | 4053595 | Хомут трубки | 1 |
| 30 | J011255 | Болт с шайбой | 1 |
| 30 | J271255 замена: J901255 | Болт с шайбой | 1 |
| 31 | 4192035 | Зажим | 1 |
| 32 | J011025 | Болт с шайбой | 1 |
| 32 | J271025 замена: J901025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
