Основные гидролинии (1) — HITACHI EX1800-3

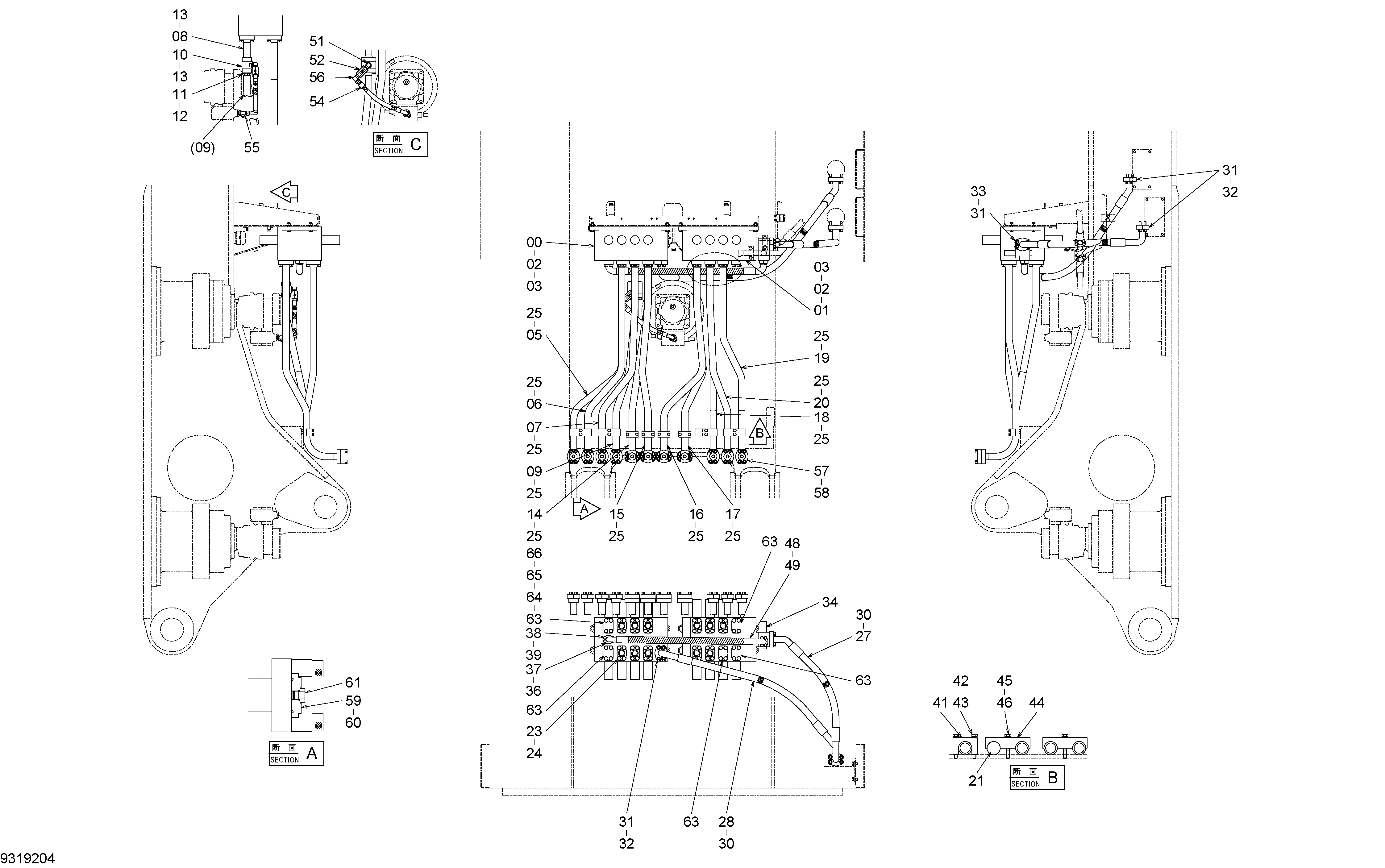

Заводская схема «Основные гидролинии (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4717200 | Гидрораспределитель | 1 |
| 01 | 4717199 | Гидрораспределитель | 1 |
| 02 | J912070 | Болт | 8 |
| 03 | M660020 | U-образная гайка | 8 |
| 05 | 8063357 | Трубка | 1 |
| 06 | 8063358 | Трубка | 1 |
| 07 | 8063359 | Трубка | 1 |
| 08 | 9758521 | Трубка | 1 |
| 09 | 8087581 | Трубка | 1 |
| 10 | 4382557 | Блок | 1 |
| 11 | J912010 | Болт | 4 |
| 12 | A590920 | Пружинная шайба | 4 |
| 13 | 4292385 | Уплотнительное кольцо | 4 |
| 14 | 8063361 | Трубка | 1 |
| 15 | 8063362 | Трубка | 1 |
| 16 | 8063364 | Трубка | 1 |
| 17 | 8063363 | Трубка | 1 |
| 18 | 8063366 | Трубка | 1 |
| 19 | 8068339 | Трубка | 1 |
| 20 | 8063367 | Трубка | 1 |
| 21 | 4701352 | Палец | 1 |
| 23 | J912075 | Болт | 44 |
| 24 | A590920 | Пружинная шайба | 44 |
| 25 | 4292385 | Уплотнительное кольцо | 11 |
| 27 | 4473911 | Шланг | 1 |
| 28 | 4473912 | Шланг | 1 |
| 30 | 4292385 | Уплотнительное кольцо | 4 |
| 31 | 4169565 | Разъёмный фланец | 8 |
| 32 | M342071 | Болт с внутренним шестигранником | 12 |
| 33 | M342004 | Болт с внутренним шестигранником | 4 |
| 34 | 4293891 | Клапан | 1 |
| 36 | 4292383 | Уплотнительное кольцо | 2 |
| 37 | 4089703 | Разъёмный фланец | 4 |
| 38 | J901455 | Болт | 8 |
| 39 | A590914 | Пружинная шайба | 8 |
| 41 | 4257715 | Хомут трубки | 4 |
| 42 | A590914 | Пружинная шайба | 8 |
| 43 | J901400 | Болт | 8 |
| 44 | 4179429 | Хомут трубки | 4 |
| 45 | A590916 | Пружинная шайба | 8 |
| 46 | J901600 | Болт | 8 |
| 48 | 4044420 | Защитный кожух | 4 |
| 49 | 4473913 | Шланг | 1 |
| 51 | 4174589 | Угловой штуцер | 1 |
| 51A | 4506429 | Уплотнительное кольцо | 1 |
| 52 | 4163096 | Обратный клапан | 1 |
| 54 | 4375182 | Шланг | 1 |
| 55 | 4364789 | Тройник | 1 |
| 55A | 4506429 | Уплотнительное кольцо | 1 |
| 56 | 4156475 | Угловой штуцер | 1 |
| 57 | 4169565 | Разъёмный фланец | 22 |
| 58 | 4702899 | Болт с внутренним шестигранником | 44 |
| 59 | 4249893 | Крышка | 11 |
| 60 | 4292385 | Уплотнительное кольцо | 11 |
| 61 | A885003 | Пробка | 11 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 3031029 | Крышка | 5 |
| 64 | 4292385 | Уплотнительное кольцо | 5 |
| 65 | J912070 | Болт | 20 |
| 66 | A590920 | Пружинная шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
