Насосный агрегат (2) — HITACHI EX1800-3

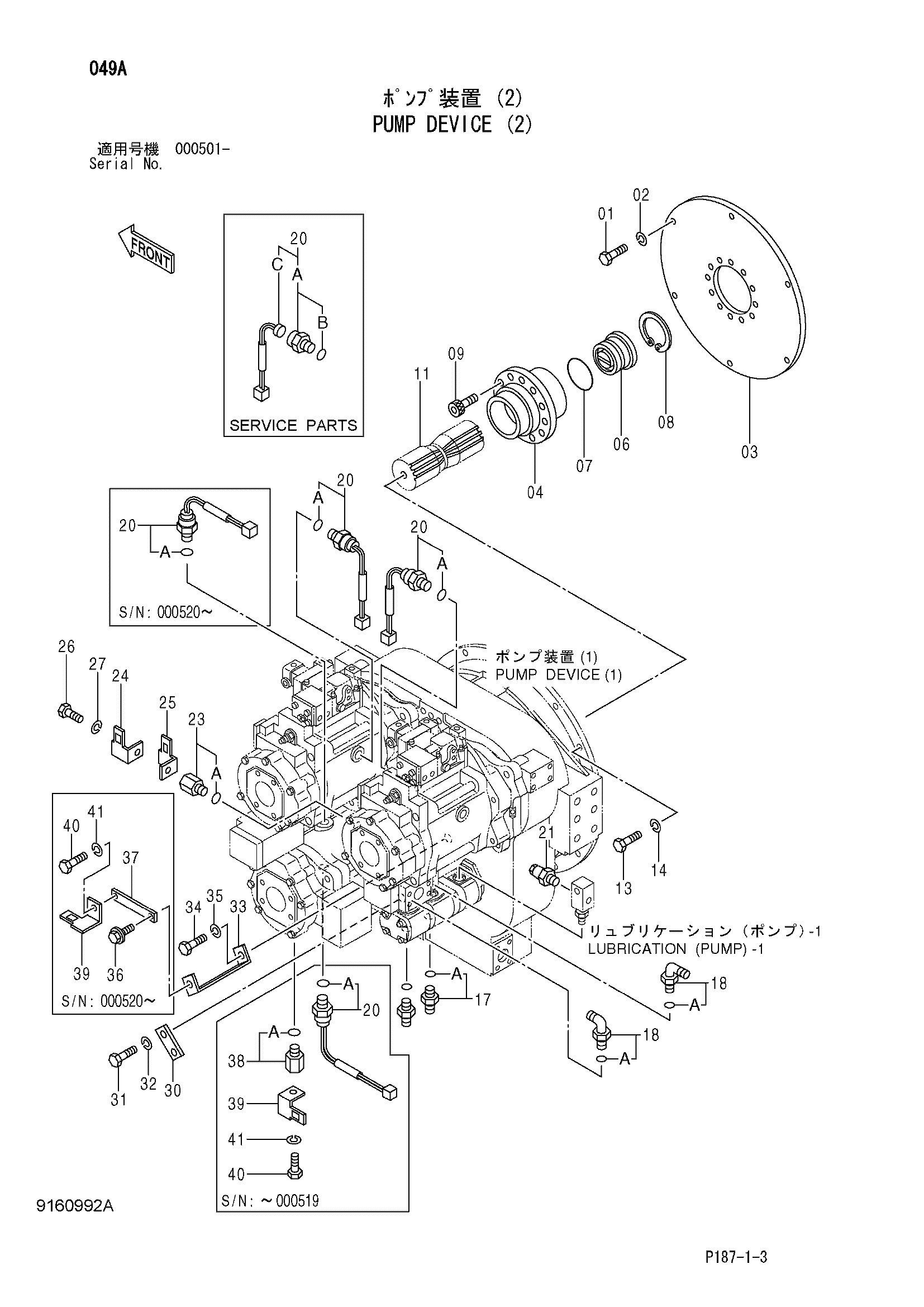

Заводская схема «Насосный агрегат (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 19H1356 | Болт | 6 |
| 02 | A590916 | Пружинная шайба | 6 |
| 03 | 3036553 | Пластина | 1 |
| 04 | 2039115 | HUB | 1 |
| 06 | 3053543 | Пластина концевой | 1 |
| 07 | 4153547 | Уплотнительное кольцо | 1 |
| 08 | 991732 | Стопорное кольцо | 1 |
| 09 | M341845 | Болт с внутренним шестигранником | 12 |
| 11 | 3078014 | Вал | 1 |
| 13 | 4280338 | Болт | 14 |
| 14 | J21384 | Пружинная шайба | 14 |
| 17 | 4367380 | Адаптер | 2 |
| 17A | U12547U | Уплотнительное кольцо | 1 |
| 18 | 4327300 | Угловой штуцер | 2 |
| 18A | R26906R | Уплотнительное кольцо | 1 |
| 20 | 4335020 замена: 4670681 | Датчик | 3 |
| 20A | 955656 | Уплотнительное кольцо | 1 |
| 20 | 4670681 | Датчик | 3 |
| 20A | 4670726 | Датчик | 1 |
| 20B | 955656 | Уплотнительное кольцо | 1 |
| 20C | 4634963 | Жгут проводов | 1 |
| 21 | 4099039 | Датчик давления | 1 |
| 23 | 4381263 | Пробка | 1 |
| 23A | 4153091 | Уплотнительное кольцо | 1 |
| 24 | 4252767 | Кронштейн | 1 |
| 25 | 4336874 | Кронштейн | 1 |
| 26 | J900612 | Болт | 1 |
| 27 | A590906 | Пружинная шайба | 1 |
| 30 | 9747871 | Кронштейн | 1 |
| 31 | J912040 | Болт | 1 |
| 32 | A590920 | Пружинная шайба | 1 |
| 33 | 9747872 | Кронштейн | 1 |
| 34 | J901420 | Болт | 1 |
| 35 | A590914 | Пружинная шайба | 1 |
| 36 | J011025 | Болт с шайбой | 1 |
| 36 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 37 | 9752422 | Кронштейн | 1 |
| 38 | 4381263 | Пробка | 1 |
| 38A | 4153091 | Уплотнительное кольцо | 1 |
| 39 | 4336874 | Кронштейн | 1 |
| 40 | J900612 | Болт | 1 |
| 41 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
