Грейфер трубопроводы — HITACHI EX1800-3

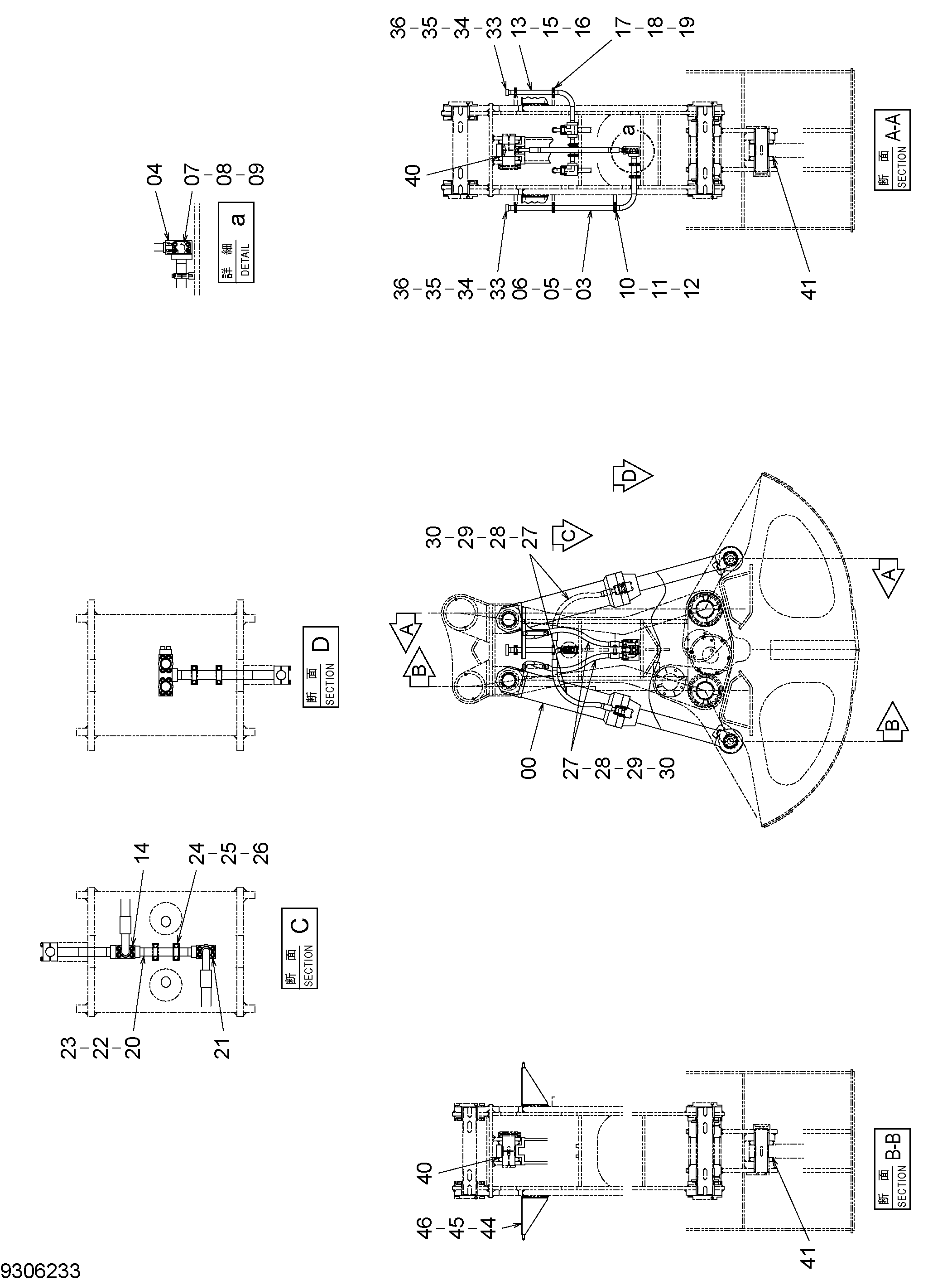

Заводская схема «Грейфер трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4464636 | Гидроцилиндр | 2 |
| 03 | 8086665 | Трубка | 1 |
| 04 | 3094095 | Блок | 1 |
| 05 | 4510169 | Уплотнительное кольцо | 1 |
| 06 | 4146847 | Болт с внутренним шестигранником | 4 |
| 07 | 4118188 | Крышка | 1 |
| 08 | 4508805 | Уплотнительное кольцо | 1 |
| 09 | 4146848 | Болт с внутренним шестигранником | 4 |
| 10 | 4342723 | Хомут трубки | 10 |
| 11 | 4702860 | Болт | 10 |
| 12 | J222012 | Шайба | 10 |
| 13 | 8086666 | Трубка | 1 |
| 14 | 3041175 | Блок | 1 |
| 15 | 4510169 | Уплотнительное кольцо | 1 |
| 16 | 4146847 | Болт с внутренним шестигранником | 4 |
| 17 | 4342723 | Хомут трубки | 4 |
| 18 | 4702860 | Болт | 4 |
| 19 | J222012 | Шайба | 4 |
| 20 | 8086670 | Трубка | 1 |
| 21 | 3041176 | Блок | 1 |
| 22 | 4508805 | Уплотнительное кольцо | 2 |
| 23 | 4146848 | Болт с внутренним шестигранником | 8 |
| 24 | 4439523 | Хомут трубки | 4 |
| 25 | 4702860 | Болт | 4 |
| 26 | J222012 | Шайба | 4 |
| 27 | 4467279 | Шланг | 4 |
| 28 | 4508805 | Уплотнительное кольцо | 8 |
| 29 | 4089703 | Разъёмный фланец | 16 |
| 30 | 4146848 | Болт с внутренним шестигранником | 32 |
| 33 | 4204849 | Крышка | 2 |
| 34 | 4510169 | Уплотнительное кольцо | 2 |
| 35 | 4075854 | Разъёмный фланец | 4 |
| 36 | 4146847 | Болт с внутренним шестигранником | 8 |
| 40 | 4288572 | Уплотнительное кольцо | 4 |
| 41 | 4487685 | Уплотнительное кольцо | 4 |
| 44 | 7042329 | Ступень | 2 |
| 45 | 4287819 | Болт | 8 |
| 46 | J222016 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
