Пилотные гидролинии — HITACHI EX1800-3

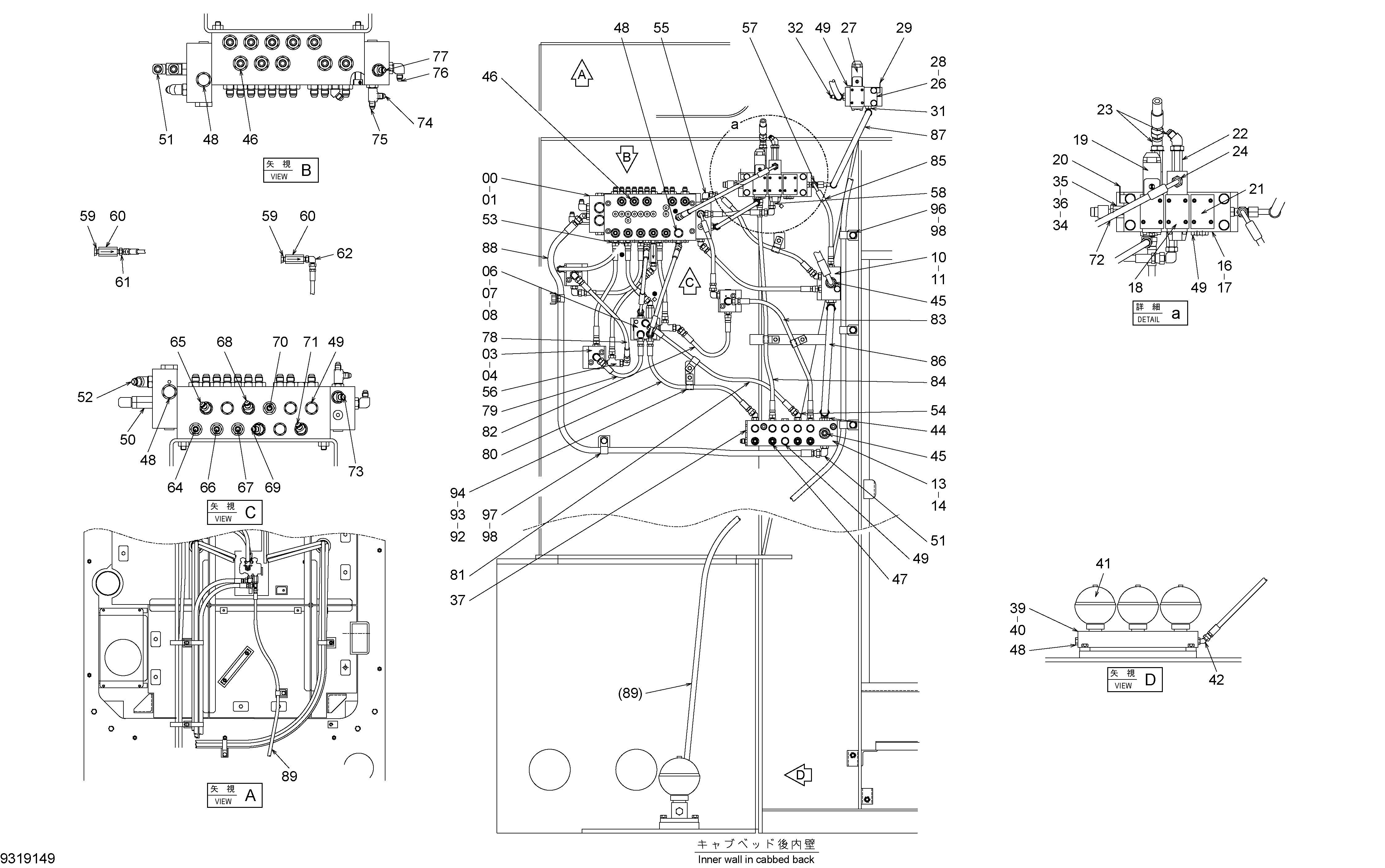

Заводская схема «Пилотные гидролинии» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4365904	Клапан	1
01	M341011	Болт с внутренним шестигранником	4
03	4195759	Челночный клапан	3
04	M341060	Болт с внутренним шестигранником	6
06	4185740	Челночный клапан	1
07	J900665	Болт	2
08	A590906	Пружинная шайба	2
10	3075295	Коллектор	1
11	J271080	Болт с шайбой	2
11A	J901080	Болт	1
11B	J222010	Шайба	1
13	3075309	Коллектор	1
14	M341056	Болт с внутренним шестигранником	2
16	2039050	Коллектор	1
17	J271090	Болт с шайбой	4
17A	J901090	Болт	1
17B	J222010	Шайба	1
18	4187562	Клапан селектор	1
19	4358791	Электромагнитный клапан	1
20	4336875	Кронштейн	1
21	4203935	Крышка	1
22	4202565	Адаптер	4
22A	957366	Уплотнительное кольцо	1
23	A852223	Угловой штуцер	2
23A	957366	Уплотнительное кольцо	1
24	4348363	Адаптер	1
26	4365910	Клапан	1
27	4358791	Электромагнитный клапан	1
28	J271080	Болт с шайбой	2
28A	J901080	Болт	1
28B	J222010	Шайба	1
29	4257159	Кронштейн	1
31	A852322	Угловой штуцер	1
31A	957366	Уплотнительное кольцо	1
32	A852423	Тройник	1
32A	957366	Уплотнительное кольцо	1
34	4254563	Выключатель давление	1
34A	4113154	Уплотнительное кольцо	1
35	4319330	Переходник	1
36	957366	Уплотнительное кольцо	1
37	4093624	Пробка	1
37A	957366	Уплотнительное кольцо	1
39	8038506	Блок	1
40	J271030	Болт с шайбой	4
40A	J901030	Болт	1
40B	J222010	Шайба	1
41	4200387	Гидроаккумулятор	3
41A	955656	Уплотнительное кольцо	1
42	A852232	Угловой штуцер	1
42A	4509180	Уплотнительное кольцо	1
44	A852344	Угловой штуцер	2
44A	4506418	Уплотнительное кольцо	1
45	A852144	Адаптер	2
45A	4506418	Уплотнительное кольцо	1
46	A852133	Адаптер	20
46A	4509180	Уплотнительное кольцо	1
47	A852123	Адаптер	5
47A	957366	Уплотнительное кольцо	1
48	4092534	Пробка	4
48A	4509180	Уплотнительное кольцо	1
49	4093624	Пробка	14
49A	957366	Уплотнительное кольцо	1
50	4214603	Адаптер	1
50A	4509180	Уплотнительное кольцо	1
51	A852333	Угловой штуцер	3
51A	4509180	Уплотнительное кольцо	1
52	A852233	Угловой штуцер	1
52A	4509180	Уплотнительное кольцо	1
53	A852122	Адаптер	13
53A	957366	Уплотнительное кольцо	1
54	A852222	Угловой штуцер	10
54A	957366	Уплотнительное кольцо	1
55	A852322	Угловой штуцер	13
55A	957366	Уплотнительное кольцо	1
56	4454002	Тройник	2
56A	957366	Уплотнительное кольцо	1
57	A852422	Тройник	3
57A	957366	Уплотнительное кольцо	1
58	4202564	Адаптер	2
58A	957366	Уплотнительное кольцо	1
59	4152200	Адаптер	2
59A	957366	Уплотнительное кольцо	1
60	4163085	Обратный клапан	2
61	4154655	Угловой штуцер	1
62	4154656	Угловой штуцер	1
64	4451995	Шланг	1
65	4675665	Шланг	1
66	4600528	Шланг	1
67	4451995	Шланг	1
68	4478278	Шланг	1
69	4451995	Шланг	1
70	4480078	Шланг	1
71	4470393	Шланг	1
72	4649710	Шланг	1
73	4674828	Шланг	1
74	4659951	Шланг	1
75	4601658	Шланг	1
76	4452733	Шланг	1
77	4478062	Шланг	1
78	4452733	Шланг	1
79	4601658	Шланг	1
80	4437282	Шланг	1
81	4486003	Шланг	1
82	4480078	Шланг	1
83	4437282	Шланг	1
84	4437292	Шланг	1
85	4442325	Шланг	1
86	4368485	Шланг	1
87	4274954	Шланг	1
88	4368456	Шланг	1
89	4368433	Шланг	1
90	4149557	Защитный кожух	25
92	J260625	Болт с шайбой	5
92A	J900625	Болт	1
92B	A590106	Плоская шайба	1
93	4701344	Пластина	5
94	4190272	Зажим	5
96	4190272	Зажим	3
97	4190274	Зажим	2
98	J271020	Болт с шайбой	5
98A	J901020	Болт	1
98B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
