Пилотные гидролинии (бед-пумп) -5 — HITACHI EX1800-3

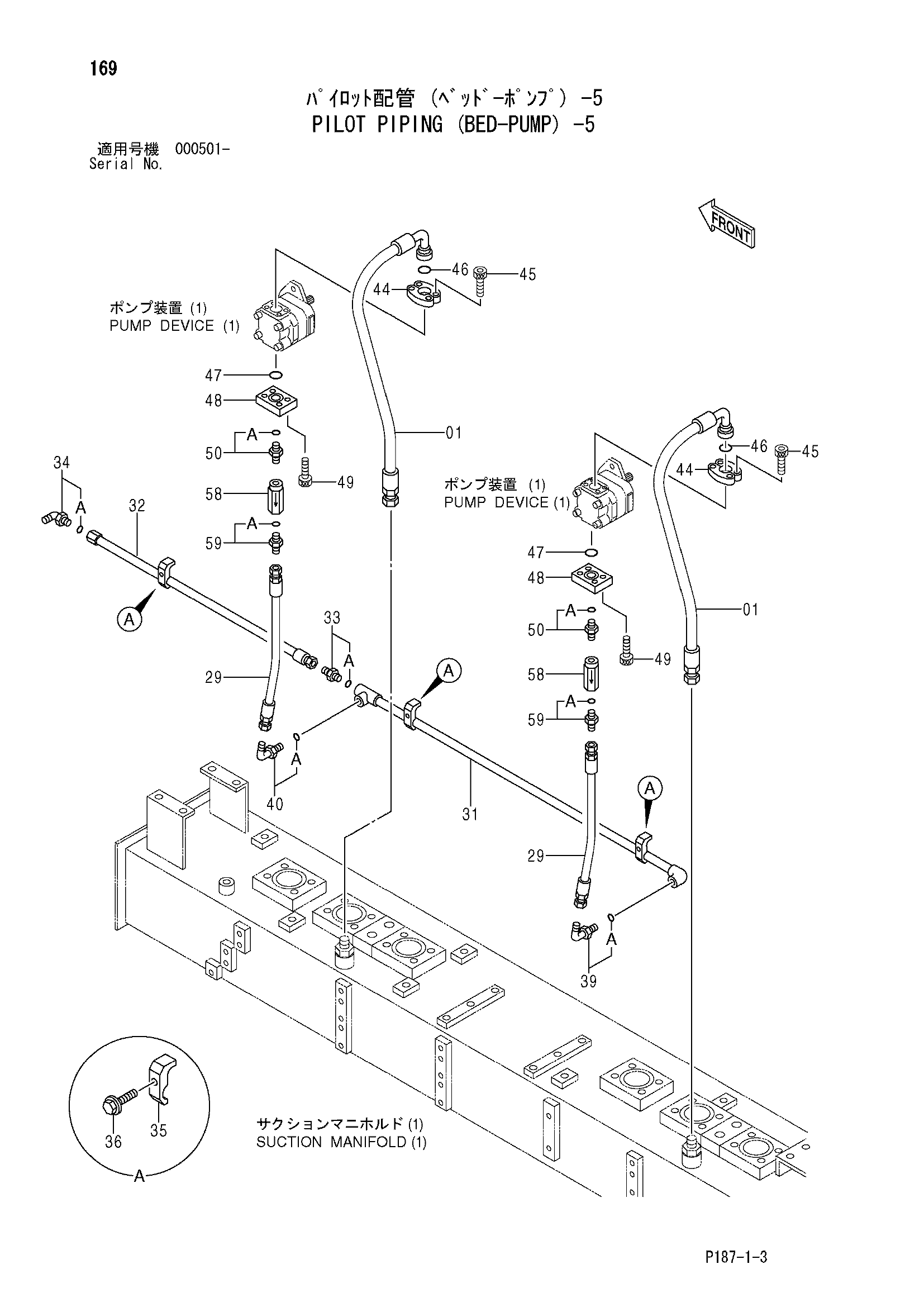

Заводская схема «Пилотные гидролинии (бед-пумп) -5» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4369173 | Шланг | 2 |
| 29 | 4369172 | Шланг | 2 |
| 31 | 9746042 | Трубка | 1 |
| 32 | 9743510 | Трубка | 1 |
| 33 | 4250084 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4156435 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4053595 | Хомут трубки | 3 |
| 36 | J011255 | Болт с шайбой | 3 |
| 36 | J271255 замена: J901255 | Болт с шайбой | 3 |
| 39 | 4156435 | Угловой штуцер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4156435 | Угловой штуцер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 4024049 | Разъёмный фланец | 4 |
| 45 | M341028 замена: M341030 | Болт с внутренним шестигранником | 8 |
| 45 | M341030 | Болт с внутренним шестигранником | 8 |
| 46 | 4292383 | Уплотнительное кольцо | 2 |
| 47 | 4153533 | Уплотнительное кольцо | 2 |
| 48 | 3075735 | Фланец | 2 |
| 49 | M341022 замена: M341025 | Болт с внутренним шестигранником | 8 |
| 49 | M341025 | Болт с внутренним шестигранником | 8 |
| 50 | 4224932 | Адаптер | 2 |
| 50A | 4506424 | Уплотнительное кольцо | 2 |
| 58 | 4308741 | Обратный клапан | 2 |
| 59 | 4250084 | Адаптер | 2 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
