Гидролинии рабочего оборудования (стрела 8.7m) — HITACHI EX1800-3

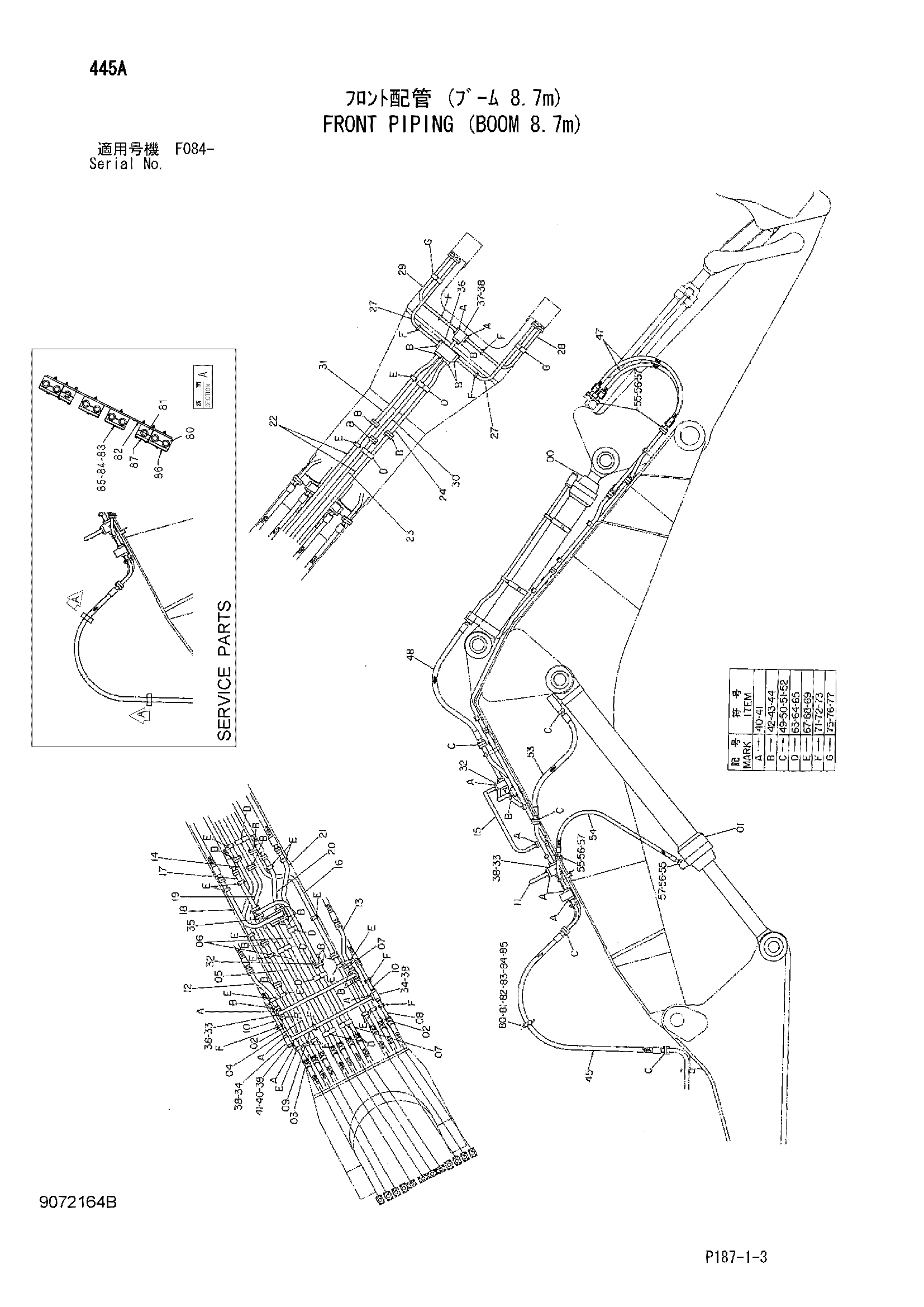

Заводская схема «Гидролинии рабочего оборудования (стрела 8.7m)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4284470 замена: 4616553	Гидроцилиндр рукояти (для рукоять 4.0M)	2
00	4616553	Гидроцилиндр рукояти (для рукоять 4.0M)	2
00	4337270	Гидроцилиндр рукояти (для рукоять 5.5M)	2
01	4337259	Гидроцилиндр стрелы	2
01	4432250 замена: 4665379	Гидроцилиндр стрелы	2
01	4665379	Гидроцилиндр стрелы	2
02	8063452	Трубка	2
03	8063453	Трубка	1
04	8063468	Трубка	1
05	8063454	Трубка	1
06	8063455	Трубка	2
07	8063456	Трубка	2
08	8063531	Трубка	1
09	8057328	Трубка	1
10	8057329	Трубка	2
11	8057330	Трубка	1
12	8063486	Трубка	1
13	8063479	Трубка	1
14	8059542	Трубка	1
15	8057331	Трубка	1
16	8063457	Трубка	1
17	8063458	Трубка	1
18	8063459	Трубка	1
19	8063460	Трубка	1
20	8063461	Трубка	1
21	8063462	Трубка	1
22	8066043	Трубка	2
23	8066044	Трубка	1
24	8063465	Трубка	1
27	8063535	Трубка	2
28	8057333	Трубка	1
29	8057334	Трубка	1
30	8063466	Трубка	1
31	8063467	Трубка	1
32	3039210	Блок	2
33	3037678	Блок	2
34	4199195	Коллектор	2
35	4199321	Коллектор	1
36	4192970	Коллектор	1
37	3033046	Блок	1
38	4093624	Пробка	5
39	4091297	Крышка	1
40	4510169	Уплотнительное кольцо	12
41	M341650	Болт с внутренним шестигранником	48
42	4510170	Уплотнительное кольцо	26
43	A590920	Пружинная шайба	104
44	J912070	Болт	104
45	4325451	Шланг	10
47	4347824	Шланг	4
48	4347832	Шланг	4
49	4510170	Уплотнительное кольцо	32
50	4169565	Разъёмный фланец	64
51	A590920	Пружинная шайба	128
52	J912070	Болт	128
53	4325452	Шланг	2
54	4349967	Шланг	2
55	4510169	Уплотнительное кольцо	12
56	4075854	Разъёмный фланец	24
57	M341650	Болт с внутренним шестигранником	48
63	4368931	Хомут трубки	16
64	A590916	Пружинная шайба	16
65	J901603	Болт	16
67	4357265	Хомут трубки	38
68	A590914	Пружинная шайба	38
69	J901402	Болт	38
71	4342723	Хомут трубки	16
72	A590912	Пружинная шайба	16
73	J901200	Болт	16
75	4368932	Хомут трубки	4
76	A590914	Пружинная шайба	4
77	J901400	Болт	4
80	4383223	Хомут	8
80	4383223	Хомут	16
81	4383224	Хомут	4
81	4383224	Хомут	8
82	3075846 замена: 3089368	Пластина	1
82	3089368	Пластина	1
82	3089368	Пластина	2
83	J901212	Болт	12
83	J901214	Болт	12
83	J901214	Болт	24
84	A590912	Пружинная шайба	12
84	J950012	Гайка	24
84	J950012	Гайка	48
85	449490	Плоская шайба	12
85	A590112	Плоская шайба	24
86	4410171	Хомут	8
87	4410170	Хомут	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
