Всасывающие трубопроводы (2) — HITACHI EX1800-3

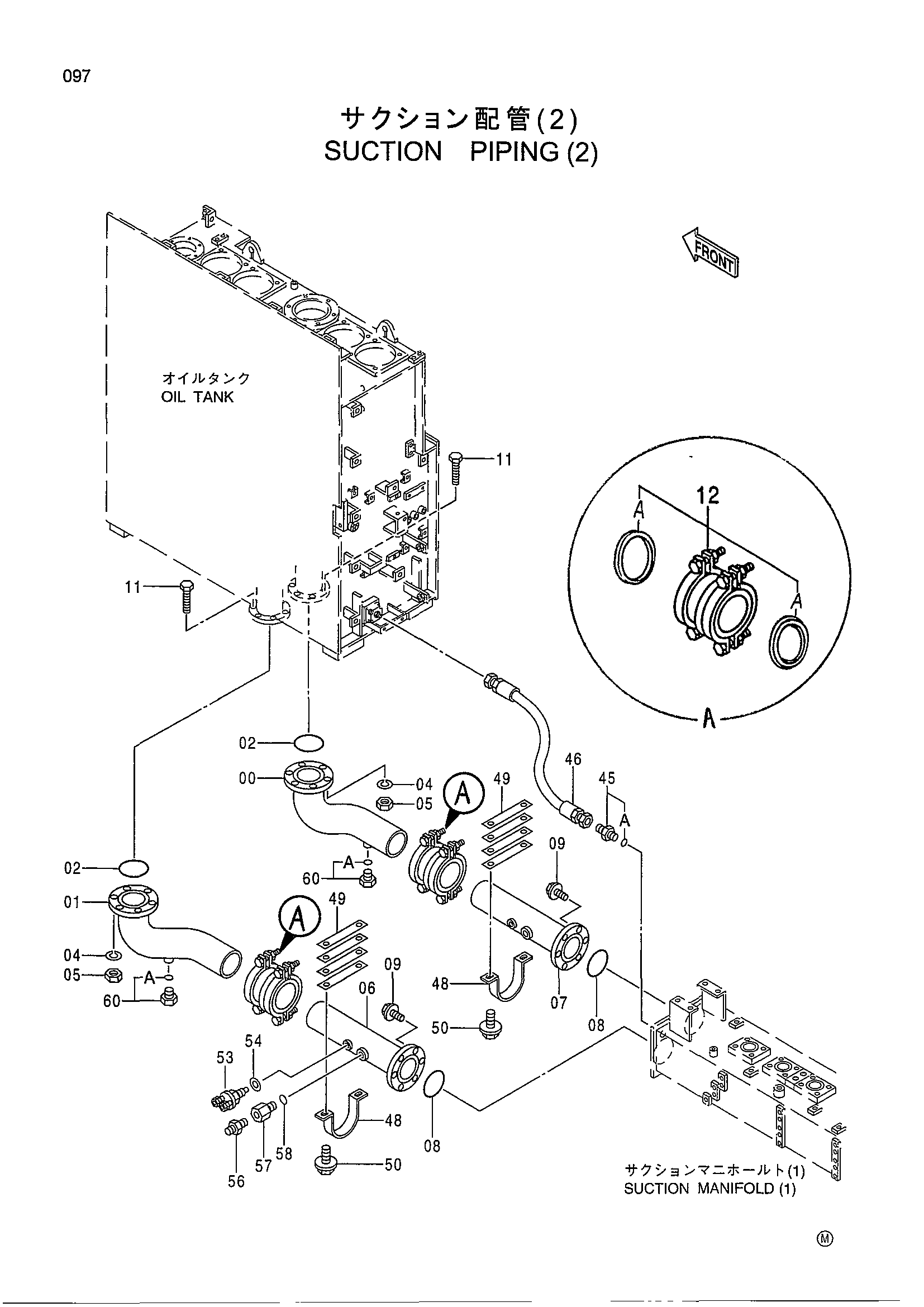

Заводская схема «Всасывающие трубопроводы (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065109 | Трубка | 1 |
| 01 | 8061088 | Трубка | 1 |
| 02 | 4153556 | Уплотнительное кольцо | 2 |
| 04 | A590910 | Пружинная шайба | 12 |
| 05 | J950010 | Гайка | 12 |
| 06 | 8065755 | Трубка | 1 |
| 07 | 9746031 | Трубка | 1 |
| 08 | 4153556 | Уплотнительное кольцо | 2 |
| 09 | J011030 | Болт с шайбой | 12 |
| 11 | J901060 | Болт | 12 |
| 12 | 4363922 | Муфта | 2 |
| 12A | 4414919 | Уплотнение кольцо | 2 |
| 45 | 4200466 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4364240 | Шланг | 1 |
| 48 | 4288328 | Хомут трубки | 2 |
| 49 | 4281110 | Регулировочная шайба | 8 |
| 50 | J011235 | Болт с шайбой | 4 |
| 53 | 4166465 | Выключатель термостатический | 1 |
| 54 | A890016 | Манжета | 1 |
| 56 | 4257129 | Блок | 1 |
| 57 | 4366097 | Адаптер | 1 |
| 58 | 4226986 | Уплотнительное кольцо | 1 |
| 60 | 4092534 | Пробка | 2 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
