Автоматическая смазка система (ароунд ковш) <стрела 11.8m> — HITACHI EX1800-3

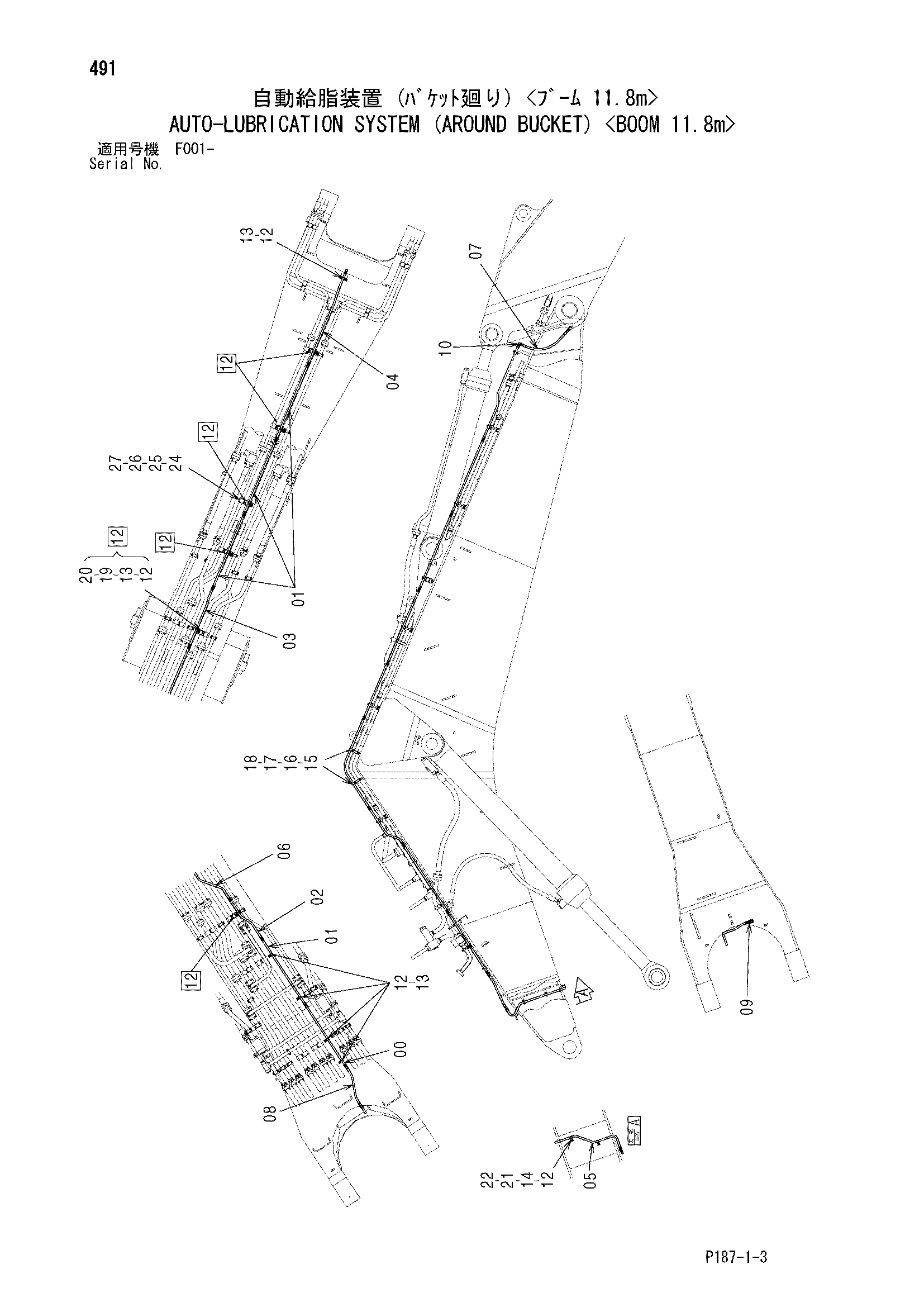

Заводская схема «Автоматическая смазка система (ароунд ковш) <стрела 11.8m>» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758232 | Трубка | 1 |
| 01 | 9756655 | Трубка | 4 |
| 02 | 9759107 | Трубка | 1 |
| 03 | 9759112 | Трубка | 1 |
| 04 | 9756658 | Трубка | 1 |
| 05 | 8085907 | Трубка | 1 |
| 06 | 4476942 | Шланг | 1 |
| 07 | 4476928 | Шланг | 1 |
| 08 | 4476929 | Шланг | 1 |
| 09 | 4221278 | Адаптер | 1 |
| 10 | 4156433 | Угловой штуцер | 1 |
| 12 | 4053595 | Хомут трубки | 12 |
| 13 | J011255 | Болт с шайбой | 10 |
| 13 | J271255 замена: J901255 | Болт с шайбой | 10 |
| 14 | J011265 | Болт с шайбой | 2 |
| 14 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 15 | 4053865 | Хомут трубки | 2 |
| 16 | 4411767 | Седло винта | 2 |
| 17 | J011025 | Болт с шайбой | 4 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 18 | 4190265 | Зажим | 2 |
| 19 | 9756686 | Кронштейн | 6 |
| 20 | J901604 | Болт | 12 |
| 21 | A590112 | Плоская шайба | 2 |
| 22 | J951012 | Гайка | 2 |
| 24 | 4368933 | Хомут трубки | 1 |
| 25 | 4216191 | Хомут трубки | 1 |
| 26 | J901603 | Болт | 2 |
| 27 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
