Пилотные гидролинии — HITACHI EX1800-3

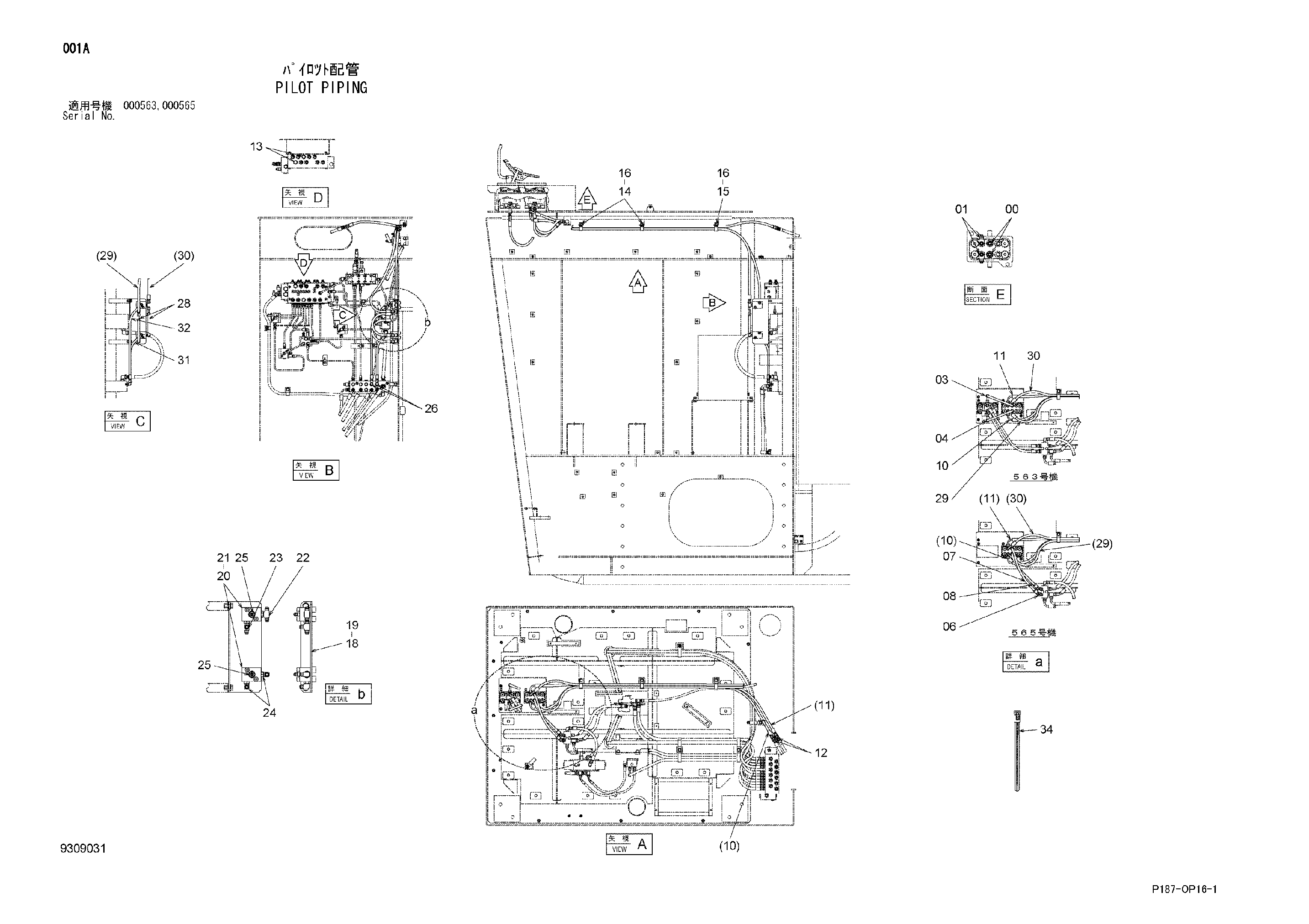

Заводская схема «Пилотные гидролинии» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852423 | Тройник | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4368495 | Шланг | 1 |
| 04 | 4368498 | Шланг | 1 |
| 06 | A852233 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4437834 | Шланг | 1 |
| 08 | 4480434 | Шланг | 1 |
| 10 | 4663427 | Шланг | 1 |
| 11 | 4687552 | Шланг | 1 |
| 12 | 4231653 | Адаптер | 2 |
| 13 | A885003 | Пробка | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190264 | Зажим | 2 |
| 15 | 4190291 | Зажим | 1 |
| 16 | J271020 | Болт с шайбой | 3 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 9770054 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4195759 | Челночный клапан | 2 |
| 21 | M341060 | Болт с внутренним шестигранником | 4 |
| 22 | A852523 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852423 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852323 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852122 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4436254 | Шланг | 2 |
| 29 | 4613736 | Шланг | 1 |
| 30 | 4613659 | Шланг | 1 |
| 31 | 4663873 | Шланг | 1 |
| 32 | 4405433 | Шланг | 1 |
| 34 | 4055312 | Ленточный зажим | 50 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
