Топливные трубопроводы — HITACHI EX1800-3

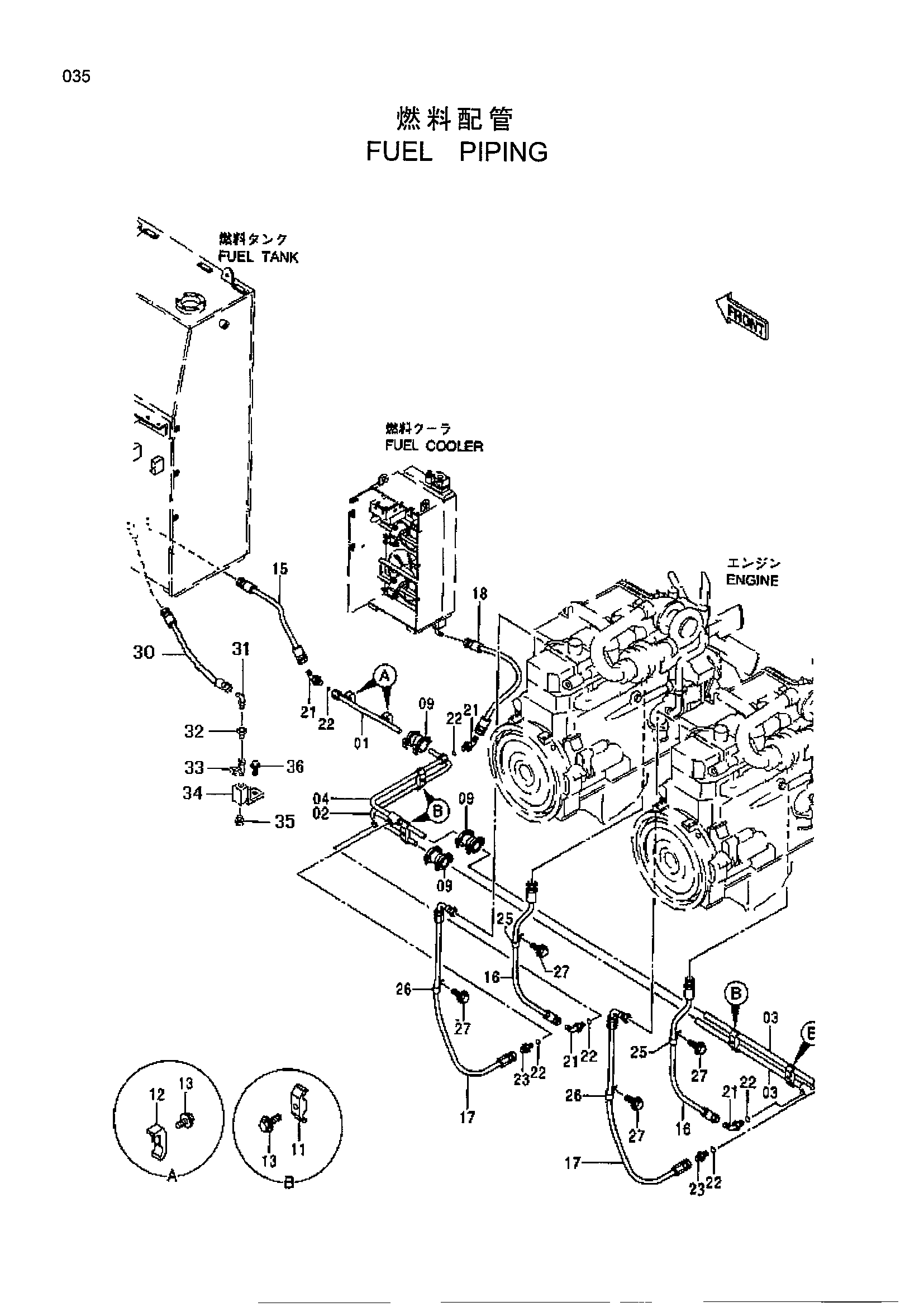

Заводская схема «Топливные трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9746667 | Трубка | 1 |
| 02 | 8065078 | Трубка | 1 |
| 03 | 9746104 | Трубка | 2 |
| 04 | 8065080 | Трубка | 1 |
| 09 | 4332057 | Муфта | 3 |
| 11 | 4053599 | Хомут трубки | 4 |
| 12 | 4053598 | Хомут трубки | 2 |
| 13 | J011265 | Болт с шайбой | 6 |
| 15 | 4369801 | Шланг | 1 |
| 16 | 4369802 | Шланг | 2 |
| 17 | 4369800 | Шланг | 2 |
| 18 | 4369805 | Шланг | 1 |
| 21 | 4369820 | Угловой штуцер | 4 |
| 22 | 4153108 | Уплотнительное кольцо | 6 |
| 23 | 4369746 | Адаптер | 2 |
| 25 | 4190264 | Зажим | 2 |
| 26 | 4190263 | Зажим | 2 |
| 27 | J021025 | Болт с шайбой | 4 |
| 30 | 4348450 | Шланг | 1 |
| 31 | 4157919 | Угловой штуцер | 1 |
| 32 | 94-1609 | Втулка | 1 |
| 33 | 4193832 | Шаровой клапан | 1 |
| 34 | 9730161 | Коллектор | 1 |
| 35 | 4187322 | Пробка | 1 |
| 36 | J021225 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
