Поворот трубопроводы (2) — HITACHI EX1800-3

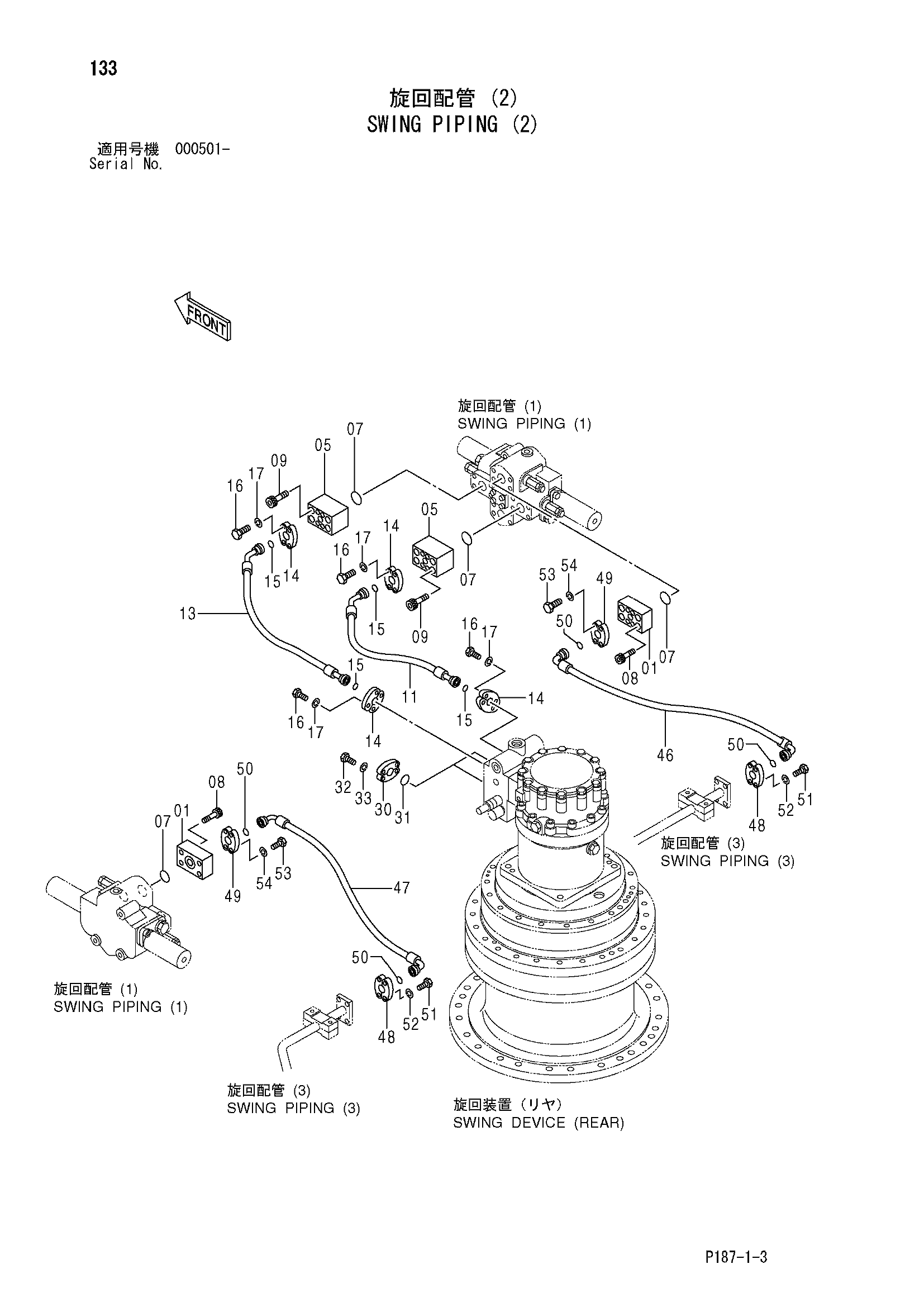

Заводская схема «Поворот трубопроводы (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3033477 | Блок | 2 |
| 05 | 3034287 | Блок | 2 |
| 07 | 4292386 | Уплотнительное кольцо | 4 |
| 08 | M341656 | Болт с внутренним шестигранником | 8 |
| 09 | M341690 | Болт с внутренним шестигранником | 8 |
| 11 | 4387759 | Шланг | 1 |
| 13 | 4182620 | Шланг | 1 |
| 14 | 4085560 | Разъёмный фланец | 8 |
| 15 | 4292382 | Уплотнительное кольцо | 4 |
| 16 | J901240 | Болт | 16 |
| 17 | A590912 | Пружинная шайба | 16 |
| 30 | 4057713 | Крышка | 2 |
| 31 | 4363244 | Уплотнительное кольцо | 2 |
| 32 | J901240 | Болт | 8 |
| 33 | A590912 | Пружинная шайба | 8 |
| 46 | 4347813 | Шланг | 1 |
| 47 | 4347820 | Шланг | 1 |
| 48 | 4089703 | Разъёмный фланец | 4 |
| 49 | 4075853 | Разъёмный фланец | 4 |
| 50 | 4292383 | Уплотнительное кольцо | 4 |
| 51 | J901450 | Болт | 8 |
| 52 | A590914 | Пружинная шайба | 4 |
| 53 | J901250 | Болт | 8 |
| 54 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
