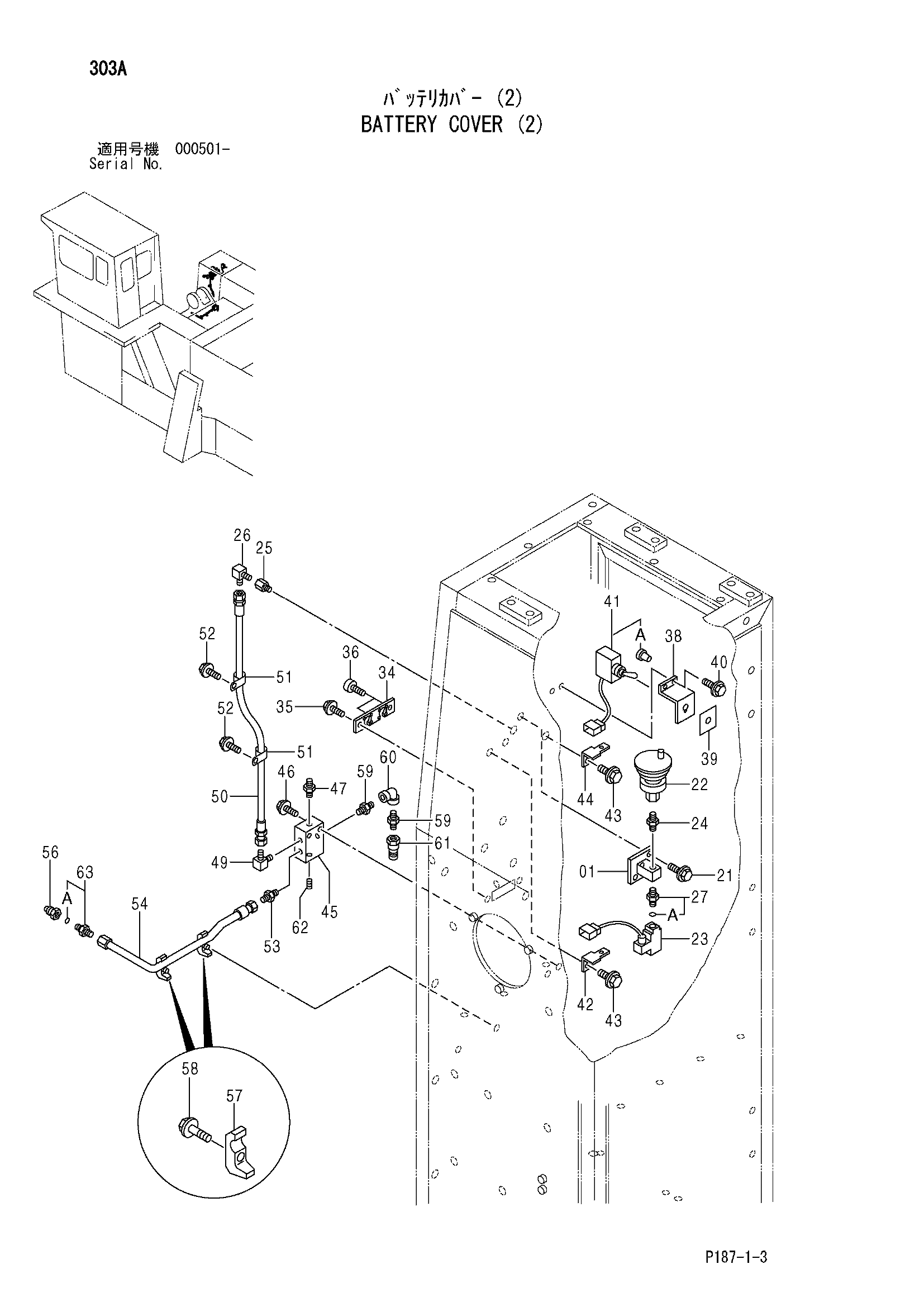

Аккумулятор крышка (2) — HITACHI EX1800-3

Заводская схема «Аккумулятор крышка (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9749412	Блок	1
21	J011025	Болт с шайбой	2
21	J271025 замена: J901025	Болт с шайбой	2
22	4351665	Датчик давления	1
23	4377537	Датчик давления	1
24	4351271	Адаптер	1
25	4015427	Адаптер	1
26	4154656	Угловой штуцер	1
27	4433976	Адаптер	1
27A	4433957	Уплотнительное кольцо	1
34	4385485	Пластина	1
35	J011020	Болт с шайбой	2
35	J271020 замена: J901020	Болт с шайбой	2
36	M340316	Болт с внутренним шестигранником	8
38	4380442	Кронштейн	1
39	4379181	Информационная табличка	1
40	J010614	Болт с шайбой	2
40	J260614 замена: J900614	Болт с шайбой	2
41	4377351	Выключатель	1
41A	4405843	Колпачок резиновый	1
42	4336875	Кронштейн	1
43	J011020	Болт с шайбой	2
43	J271020 замена: J901020	Болт с шайбой	2
44	4336875	Кронштейн	1
44	4257159	Кронштейн	1
45	4385367	Блок	1
46	J011070	Болт с шайбой	2
46	J271070 замена: J901070	Болт с шайбой	2
47	4154651	Адаптер	1
49	4154656	Угловой штуцер	1
50	4382647	Шланг	1
51	4190273	Зажим	2
52	J011020	Болт с шайбой	2
52	J271020 замена: J901020	Болт с шайбой	2
53	4215648	Адаптер	1
54	8069013	Трубка	1
56	4025603	Самоуплотняющееся соединение	1
57	4138227	Хомут трубки	2
58	J011040	Болт с шайбой	2
58	J271040 замена: J901040	Болт с шайбой	2
59	94-1702	Адаптер	2
60	94-0616	Угловой штуцер	1
61	4022908	Самоуплотняющееся соединение	1
62	94-2025	Пробка	1
63	4219343	Адаптер	1
63A	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
