Ковш (правый) в сборе — HITACHI EX1800-3

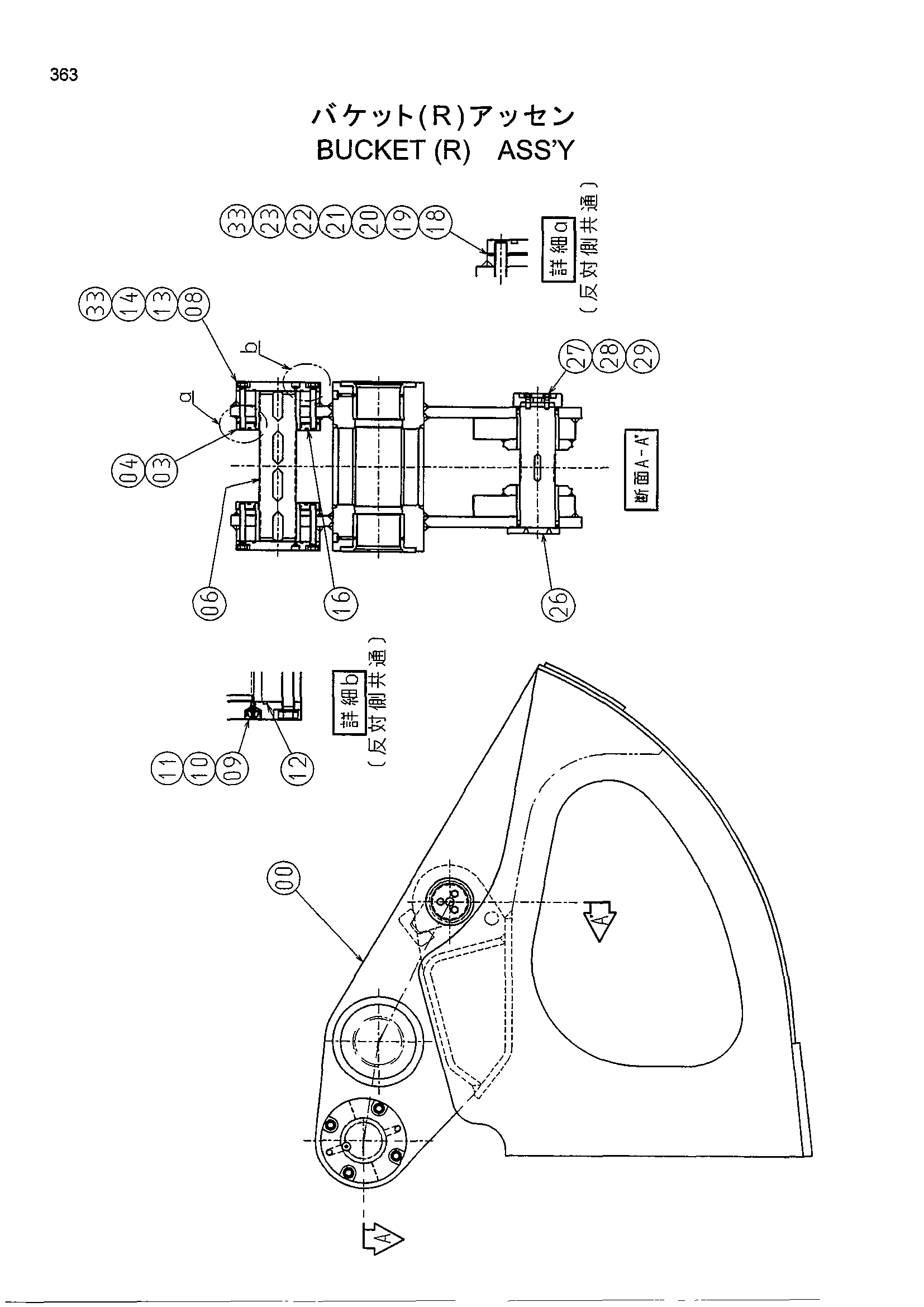

Заводская схема «Ковш (правый) в сборе» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9209808 | Ковш | 1 | |
| 00 | 9209807 | Ковш грейфер(правый) | 1 |
| 03 | 3076868 | Проставка | 2 |
| 04 | A810170 | Уплотнительное кольцо | 2 |
| 06 | 3094077 | Палец | 1 |
| 08 | 3076791 | Крышка | 2 |
| 09 | J75481 | Пресс-маслёнка | 2 |
| 10 | 4130686 | Втулка | 2 |
| 11 | 4105912 | Колпачок | 2 |
| 12 | A810200 | Уплотнительное кольцо | 2 |
| 13 | J932211 | Болт | 8 |
| 14 | A590922 | Пружинная шайба | 8 |
| 16 | 4378419 | Пылезащитное уплотнение | 2 |
| 18 | 4384830 | Регулировочная шайба | 4 |
| 19 | 4389768 | Регулировочная шайба | 4 |
| 20 | 4389769 | Регулировочная шайба | 4 |
| 21 | 4389770 | Регулировочная шайба | 4 |
| 22 | 4389771 | Регулировочная шайба | 4 |
| 23 | 4389772 | Регулировочная шайба | 4 |
| 26 | 8086654 | Палец | 1 |
| 27 | 4393382 | Ограничитель | 1 |
| 28 | J901645 | Болт | 3 |
| 29 | A590916 | Пружинная шайба | 3 |
| 33 | J912208 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
