Гидроцилиндр стрелы (экскаватор) — HITACHI EX1800-3

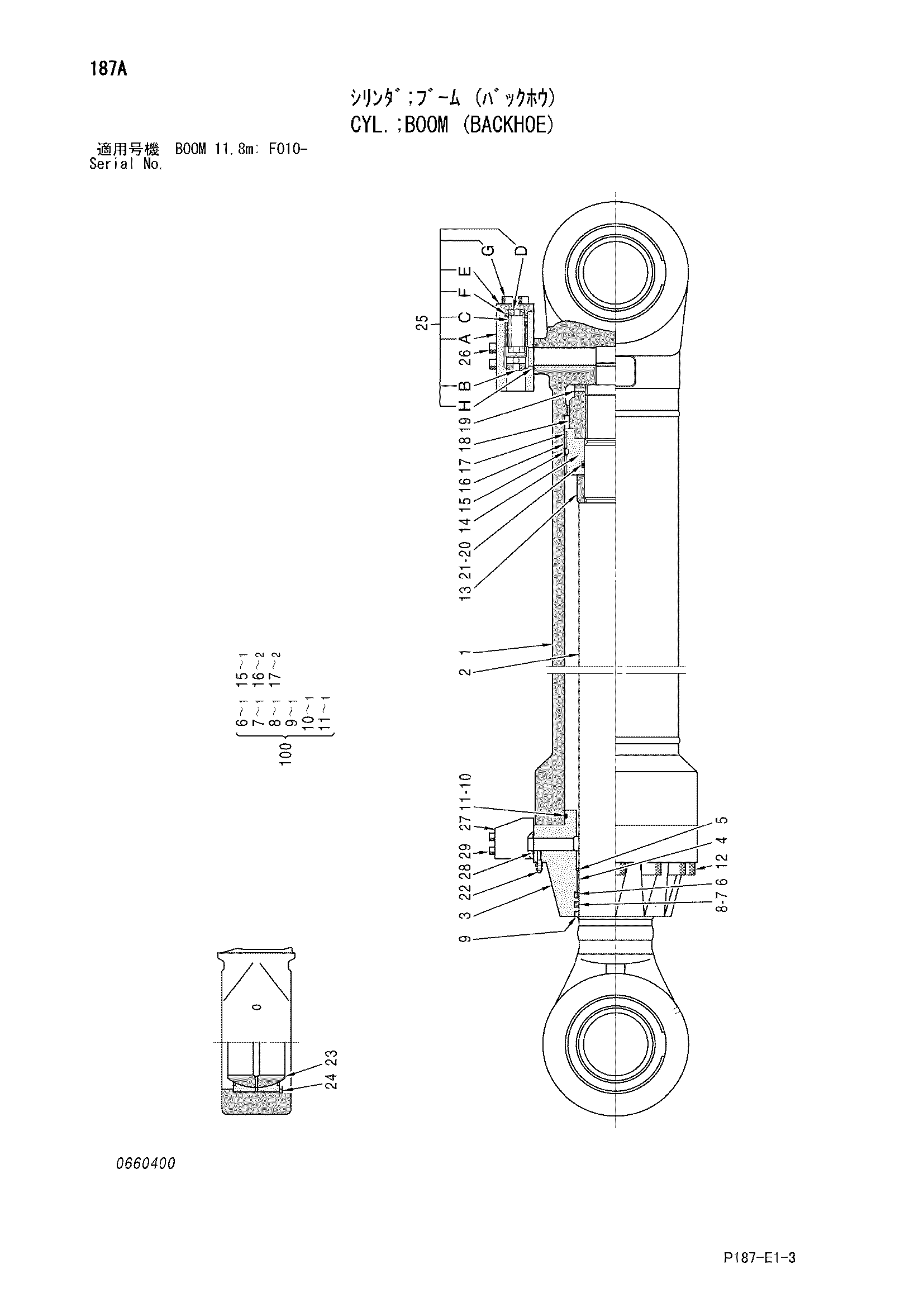

Заводская схема «Гидроцилиндр стрелы (экскаватор)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4360217 | Гидроцилиндр стрелы | 1 | |
| 1 | 0336301 замена: 0336316 | Труба гидроцилиндра | 1 |
| 1 | 0336316 | Труба гидроцилиндра | 1 |
| 2 | 0336302 | Шток поршня | 1 |
| 3 | 0336303 замена: 0336317 | Головка гидроцилиндра | 1 |
| 3 | 0336317 | Головка гидроцилиндра | 1 |
| 4 | 0317704 | Втулка | 1 |
| 5 | 0317705 | Стопорное кольцо | 1 |
| 6 | 0336304 | Уплотнительное кольцо | 1 |
| 7 | 0317707 | U-образная манжета | 1 |
| 8 | 0317708 | Опорное кольцо | 1 |
| 9 | 0317709 | Грязесъёмное кольцо | 1 |
| 10 | 4123441 | Уплотнительное кольцо | 1 |
| 11 | 0317710 | Опорное кольцо | 1 |
| 12 | 0317711 | Болт с внутренним шестигранником | 11 |
| 13 | 0336305 | Амортизирующий подшипник | 1 |
| 14 | 0317713 | Поршень | 1 |
| 15 | 4203613 | Уплотнительное кольцо | 1 |
| 16 | 0317715 | Кольцо | 2 |
| 17 | 4199801 | Кольцо | 2 |
| 18 | 0317716 | Гайка | 1 |
| 19 | 0339709 | Установочный винт | 2 |
| 20 | 0317717 | Уплотнительное кольцо | 1 |
| 21 | 0317718 | Опорное кольцо | 2 |
| 22 | 0237418 | Воздушный клапан | 2 |
| 22 | 0643016 | Воздушный клапан | 2 |
| 23 | 0336306 | Подшипник. спхерикал | 2 |
| 24 | 0336307 | Стопорное кольцо | 2 |
| 25 | 0660401 | Клапан словретурн | 1 |
| 25A | 0336310 | Корпус | 1 |
| 25B | 4247707 | Клапан словретурн | 1 |
| 25C | 0336312 | Пружина | 1 |
| 25D | 0336313 | Направляющая пружины | 2 |
| 25E | 0336314 | Пробка | 1 |
| 25F | 4123514 | Уплотнительное кольцо | 1 |
| 25G | 0336315 | Болт с внутренним шестигранником | 4 |
| 25H | 0317224 | Уплотнительное кольцо | 1 |
| 26 | 0317604 | Болт с внутренним шестигранником | 4 |
| 27 | 0336309 | Соединение | 1 |
| 28 | 4123444 | Уплотнительное кольцо | 1 |
| 29 | 0242727 | Болт с внутренним шестигранником | 4 |
| 100 | 4221868 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
