Кондиционер (1) — HITACHI EX1800-3

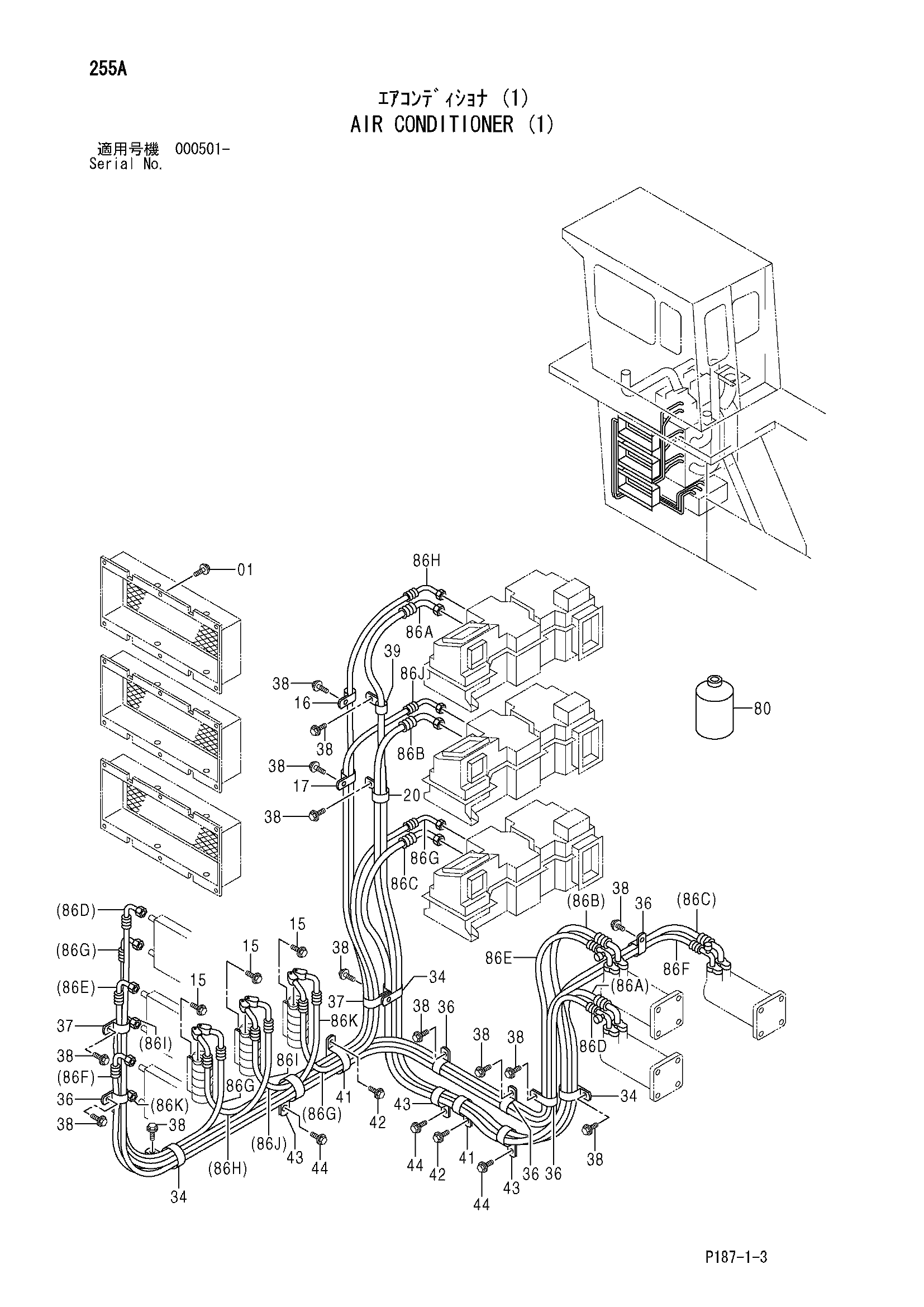

Заводская схема «Кондиционер (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011025 | Болт с шайбой | 30 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 30 |
| 15 | J010816 | Болт с шайбой | 6 |
| 15 | J260816 замена: J900816 | Болт с шайбой | 6 |
| 16 | 4190253 | Зажим | 1 |
| 17 | 4190282 | Зажим | 1 |
| 20 | 4192034 | Зажим | 1 |
| 34 | 4193816 | Зажим | 3 |
| 36 | 4193848 | Зажим | 5 |
| 37 | 4190264 | Зажим | 2 |
| 38 | J011020 | Болт с шайбой | 17 |
| 38 | J271020 замена: J901020 | Болт с шайбой | 17 |
| 39 | 4190263 | Зажим | 1 |
| 41 | 4193816 | Зажим | 2 |
| 42 | J011020 | Болт с шайбой | 2 |
| 43 | 4193816 | Зажим | 3 |
| 44 | J011020 | Болт с шайбой | 3 |
| 44 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 80 | 4347644 | GAS | 12 |
| 86A | 4359965 | Шланг радиатора | 1 |
| 86A1 | 4343838 | Уплотнительное кольцо | 1 |
| 86B | 4359966 | Шланг радиатора | 1 |
| 86B1 | 4343838 | Уплотнительное кольцо | 1 |
| 86C | 4359967 | Шланг радиатора | 1 |
| 86C1 | 4343838 | Уплотнительное кольцо | 1 |
| 86D | 4359962 | Шланг радиатора | 1 |
| 86D1 | 4343840 | Уплотнительное кольцо | 1 |
| 86E | 4359963 | Шланг радиатора | 1 |
| 86E1 | 4343840 | Уплотнительное кольцо | 1 |
| 86F | 4359964 | Шланг радиатора | 1 |
| 86F1 | 4343840 | Уплотнительное кольцо | 1 |
| 86G | 4359968 | Шланг радиатора | 2 |
| 86G1 | 4343839 | Уплотнительное кольцо | 1 |
| 86H | 4359969 | Шланг радиатора | 1 |
| 86H1 | 4343839 | Уплотнительное кольцо | 1 |
| 86I | 4359970 | Шланг радиатора | 1 |
| 86I1 | 4343839 | Уплотнительное кольцо | 1 |
| 86J | 4359971 | Шланг радиатора | 1 |
| 86J1 | 4343839 | Уплотнительное кольцо | 1 |
| 86K | 4359972 | Шланг радиатора | 1 |
| 86K1 | 4343839 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
