Гидролинии рабочего оборудования: 2 (погрузчик) — HITACHI EX1800-3

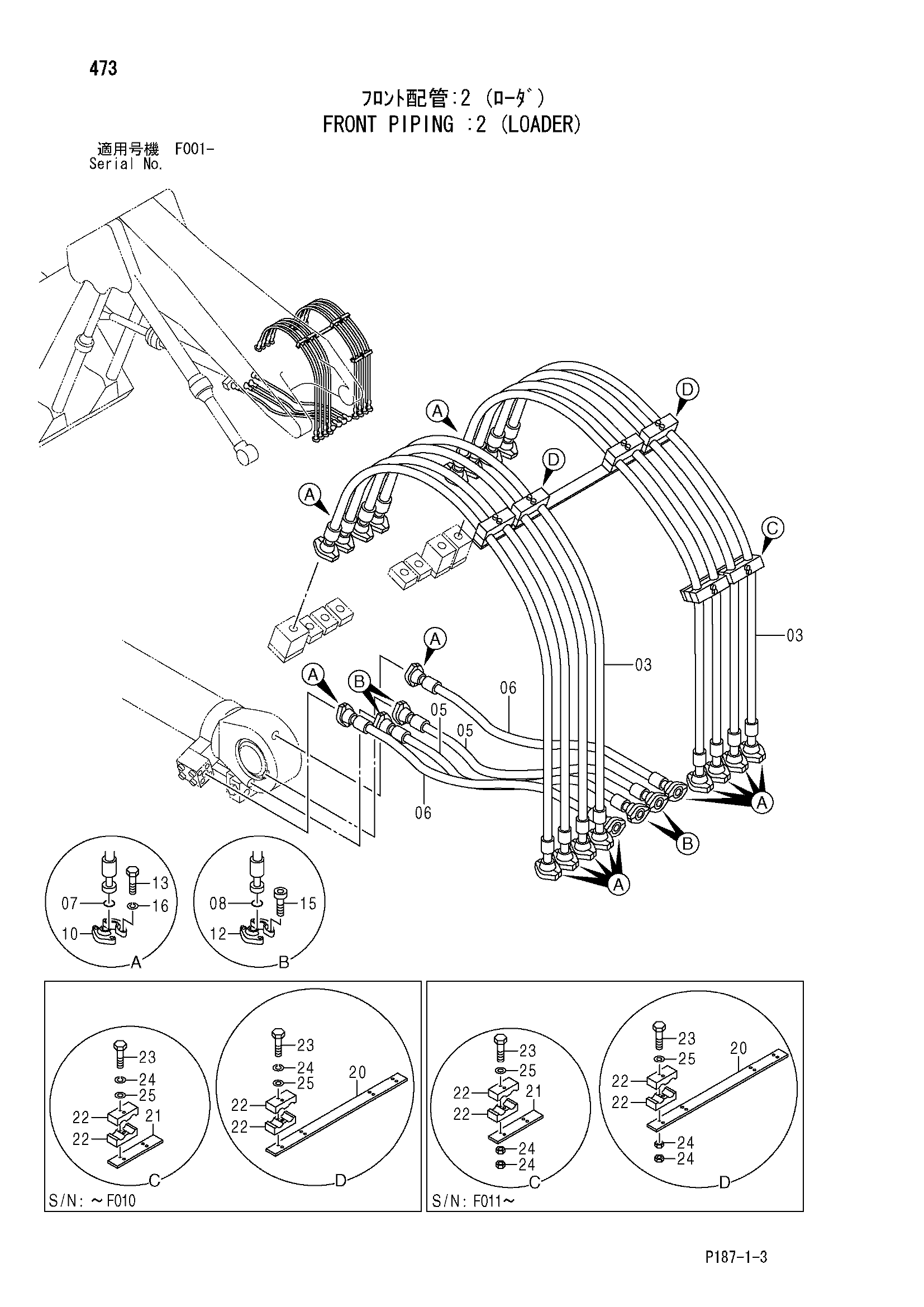

Заводская схема «Гидролинии рабочего оборудования: 2 (погрузчик)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4325451 | Шланг | 8 |
| 05 | 4295680 | Шланг | 2 |
| 06 | 4347830 | Шланг | 2 |
| 07 | 4510170 | Уплотнительное кольцо | 20 |
| 08 | 4510169 | Уплотнительное кольцо | 4 |
| 10 | 4169565 | Разъёмный фланец | 40 |
| 12 | 4075854 | Разъёмный фланец | 8 |
| 13 | J912070 | Болт | 80 |
| 15 | M341650 | Болт с внутренним шестигранником | 16 |
| 16 | A590920 | Пружинная шайба | 80 |
| 20 | 3079709 замена: 3089370 | Пластина | 1 |
| 20 | 3089370 | Пластина | 1 |
| 21 | 4369777 замена: 4437300 | Пластина | 1 |
| 21 | 4437300 | Пластина | 1 |
| 22 | 4383223 | Хомут | 12 |
| 23 | J901212 | Болт | 12 |
| 23 | J901213 | Болт | 12 |
| 24 | A590912 | Пружинная шайба | 12 |
| 24 | J950012 | Гайка | 24 |
| 25 | 449490 | Шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
