LUB трубопроводы — HITACHI EX1800-3

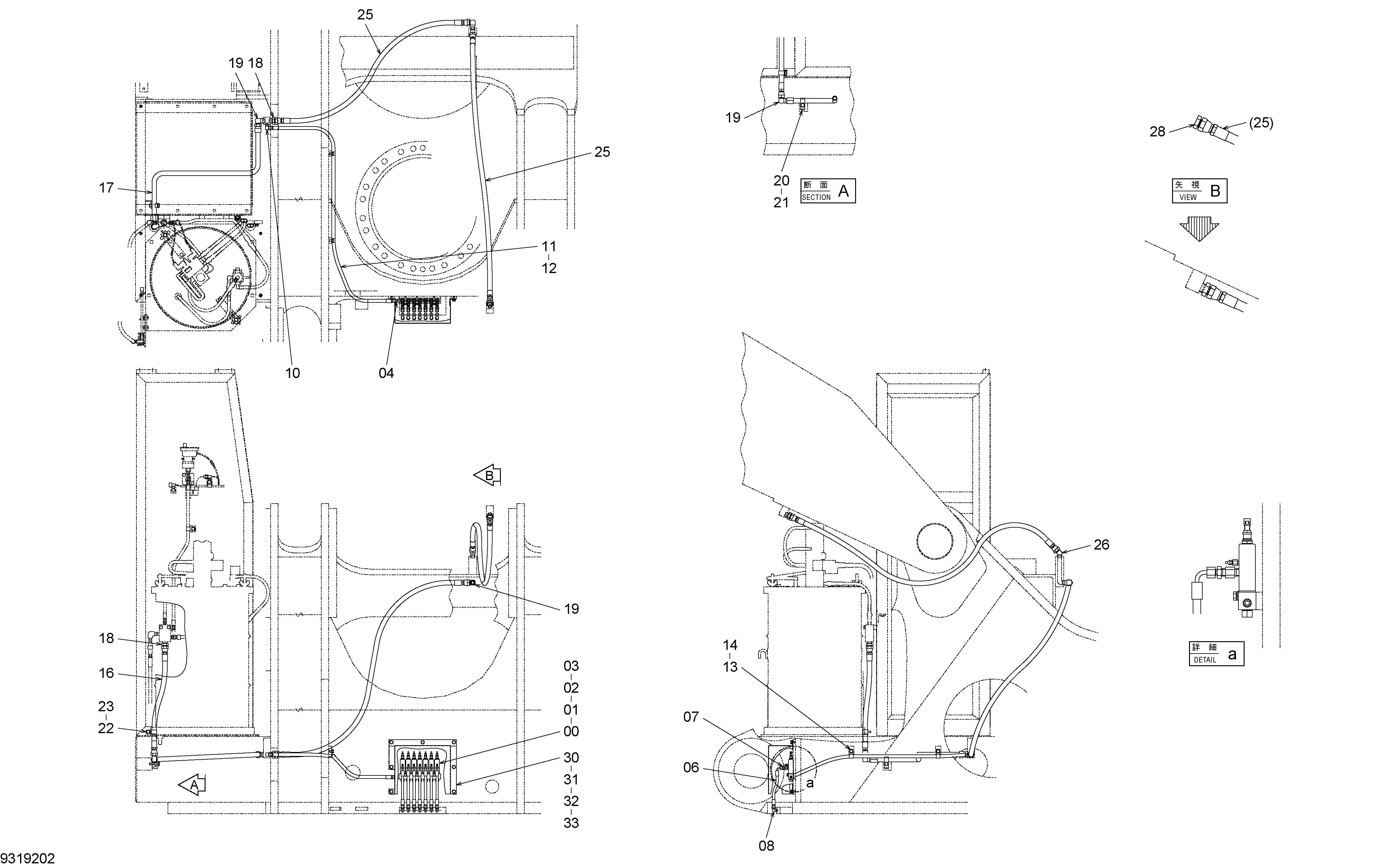

Заводская схема «LUB трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4253238 | Клапан | 1 |
| 01 | 4350625 | Болт | 3 |
| 02 | 4225467 | Пружинная шайба | 3 |
| 03 | 4241301 | Плоская шайба | 3 |
| 04 | 4215650 | Адаптер | 1 |
| 06 | 4635696 | Шланг | 7 |
| 07 | 4154651 | Адаптер | 7 |
| 08 | 4154656 | Угловой штуцер | 7 |
| 10 | 4224412 | Угловой штуцер | 1 |
| 11 | 4634040 | Шланг | 1 |
| 12 | 4149557 | Защитный кожух | 3 |
| 13 | 4190262 | Зажим | 2 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4385684 | Шланг | 1 |
| 17 | 9746740 | Трубка | 1 |
| 18 | 4221278 | Адаптер | 2 |
| 19 | 4156433 | Угловой штуцер | 3 |
| 20 | 4053595 | Хомут трубки | 1 |
| 21 | J271255 | Болт с шайбой | 1 |
| 21A | J901255 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 4192035 | Зажим | 1 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4353134 | Шланг | 2 |
| 26 | 4190248 | Угловой штуцер | 1 |
| 28 | 4208226 | Пробка | 1 |
| 30 | 8121322 | Крышка | 1 |
| 31 | 4717648 | Болт | 7 |
| 32 | 4225468 | Пружинная шайба | 7 |
| 33 | 4398403 | Плоская шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
