Всасывание коллектор — HITACHI EX1800-3

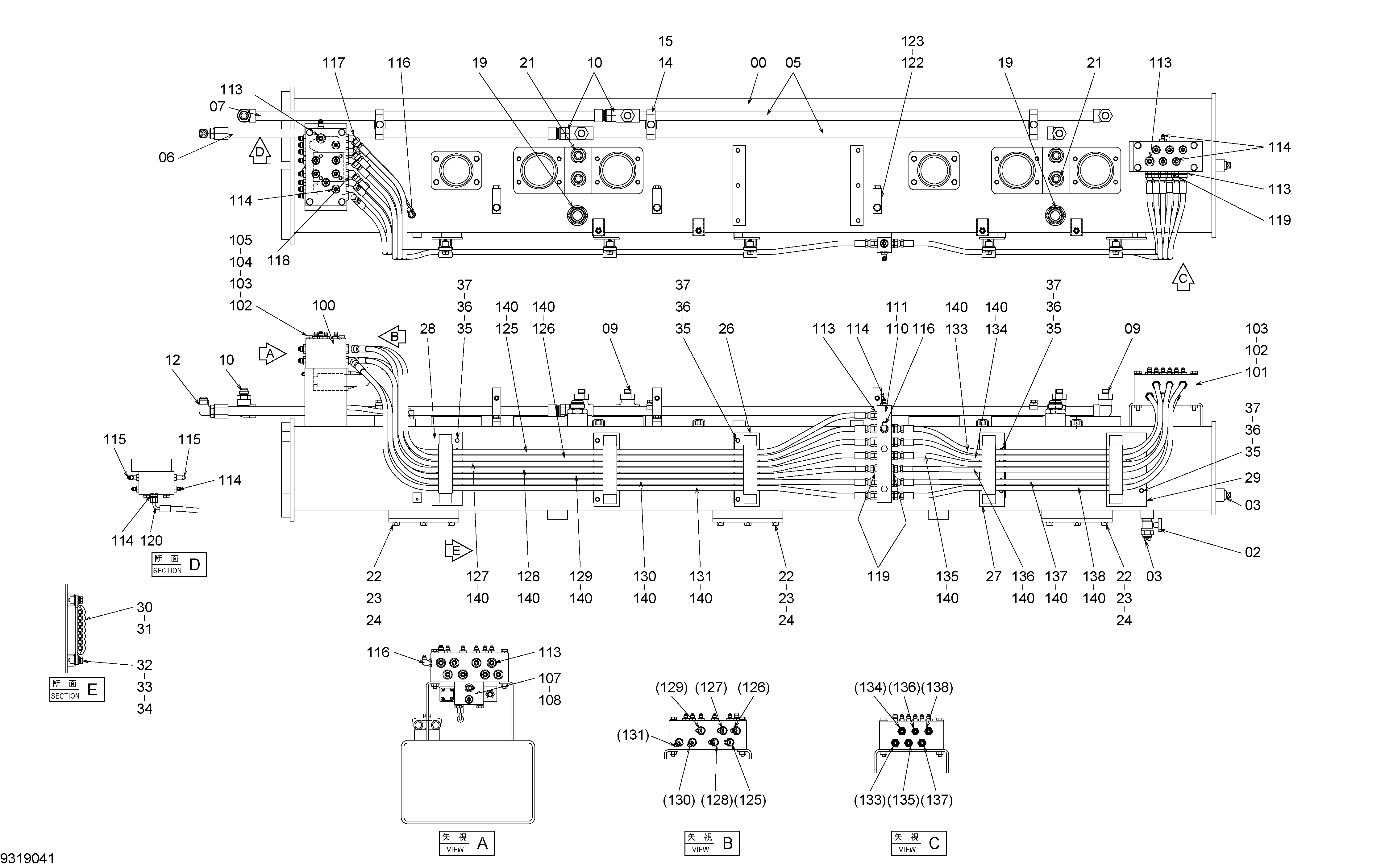

Заводская схема «Всасывание коллектор» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016688 | Коллектор | 1 |
| 02 | 4193832 | Шаровой клапан | 1 |
| 03 | 94-2025 | Пробка | 2 |
| 05 | 9746042 | Трубка | 2 |
| 06 | 9743510 | Трубка | 1 |
| 07 | 9743509 | Трубка | 1 |
| 09 | 4364343 | Адаптер | 4 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 09B | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852166 | Адаптер | 3 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4156435 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4053596 | Хомут трубки | 3 |
| 15 | J271255 | Болт с шайбой | 3 |
| 15A | J901255 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 19 | 4042035 | Адаптер | 2 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 4250084 | Адаптер | 4 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4378051 | Крышка | 3 |
| 23 | 4154606 | Уплотнительное кольцо | 3 |
| 24 | J271025 | Болт с шайбой | 18 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 9772961 | Кронштейн | 2 |
| 27 | 9772962 | Кронштейн | 1 |
| 28 | 9772960 | Кронштейн | 1 |
| 29 | 9772959 | Кронштейн | 1 |
| 30 | 9727639 | Хомут шланга | 5 |
| 31 | 9727637 | Пластина | 5 |
| 32 | 4402074 | Болт | 10 |
| 33 | 4294623 | Плоская шайба | 10 |
| 34 | 4225468 | Пружинная шайба | 10 |
| 35 | 4695373 | Болт | 18 |
| 36 | 4225472 | Плоская шайба | 18 |
| 37 | 4225466 | Пружинная шайба | 18 |
| 101-140 | 9319042 | Пилотный насос | 1 |
| 100 | 2038909 | Коллектор | 1 |
| 101 | 2038910 | Коллектор | 1 |
| 102 | J901002 | Болт | 8 |
| 103 | A590110 | Плоская шайба | 8 |
| 104 | J950010 | Гайка | 4 |
| 105 | A590910 | Пружинная шайба | 4 |
| 107 | 4362303 | Клапан | 1 |
| 108 | J271080 | Болт с шайбой | 4 |
| 108A | J901080 | Болт | 1 |
| 108B | J222010 | Шайба | 1 |
| 110 | 3074775 | Коллектор | 1 |
| 111 | J271055 | Болт с шайбой | 2 |
| 111A | J901055 | Болт | 1 |
| 111B | J222010 | Шайба | 1 |
| 113 | A852133 | Адаптер | 26 |
| 113A | 4509180 | Уплотнительное кольцо | 1 |
| 114 | A852122 | Адаптер | 17 |
| 114A | 957366 | Уплотнительное кольцо | 1 |
| 115 | A852222 | Угловой штуцер | 2 |
| 115A | 957366 | Уплотнительное кольцо | 1 |
| 116 | A852322 | Угловой штуцер | 3 |
| 116A | 957366 | Уплотнительное кольцо | 1 |
| 117 | A852233 | Угловой штуцер | 6 |
| 117A | 4509180 | Уплотнительное кольцо | 1 |
| 118 | A852232 | Угловой штуцер | 1 |
| 118A | 4509180 | Уплотнительное кольцо | 1 |
| 119 | A852132 | Адаптер | 3 |
| 119A | 4509180 | Уплотнительное кольцо | 1 |
| 120 | 4313239 | Шланг | 1 |
| 122 | 9746062 | Кронштейн | 3 |
| 123 | J271025 | Болт с шайбой | 3 |
| 123A | J901025 | Болт | 1 |
| 123B | J222010 | Шайба | 1 |
| 125 | 4698920 | Шланг | 1 |
| 126 | 4629995 | Шланг | 1 |
| 127 | 4631100 | Шланг | 1 |
| 128 | 4637489 | Шланг | 1 |
| 129 | 4719362 | Шланг | 1 |
| 130 | 4681784 | Шланг | 1 |
| 131 | 4648632 | Шланг | 1 |
| 133 | 4634368 | Шланг | 1 |
| 134 | 4662601 | Шланг | 1 |
| 135 | 4692630 | Шланг | 1 |
| 136 | 4389112 | Шланг | 1 |
| 137 | 4708642 | Шланг | 1 |
| 138 | 4652128 | Шланг | 1 |
| 140 | 4149557 | Защитный кожух | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
