Крыло (3) — HITACHI EX1800-3

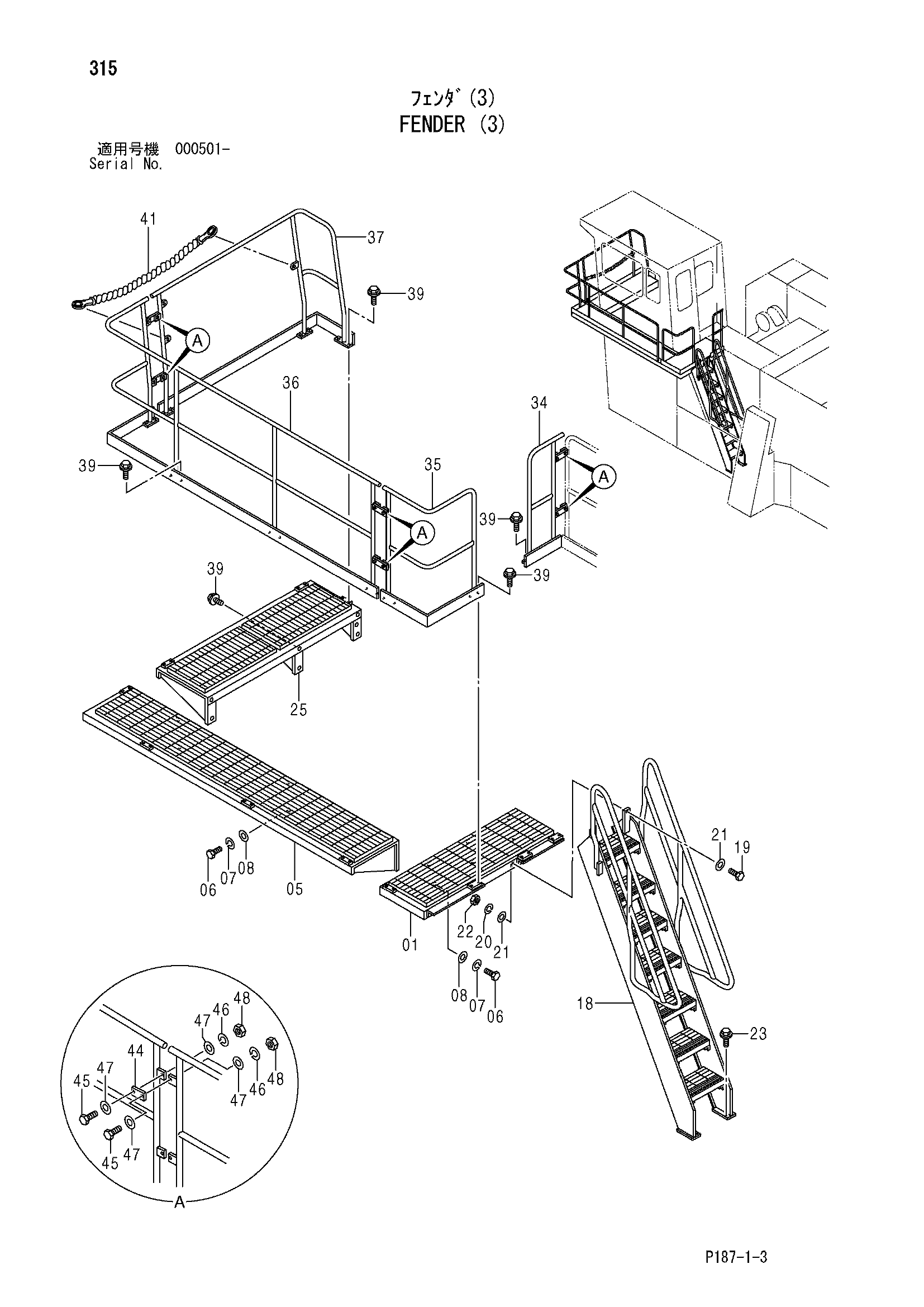

Заводская схема «Крыло (3)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7031280 | Крыло | 1 |
| 01 | 7039629 | Крыло | 1 |
| 05 | 7030102 | Крыло | 1 |
| 05 | 7039628 | Крыло | 1 |
| 06 | J901640 замена: J901635 | Болт | 12 |
| 06 | J901635 | Болт | 12 |
| 07 | A590916 | Пружинная шайба | 12 |
| 08 | A590116 | Плоская шайба | 12 |
| 18 | 6016465 | Ступень | 1 |
| 19 | J901235 | Болт | 2 |
| 20 | A590912 | Пружинная шайба | 2 |
| 21 | 449490 | Шайба | 4 |
| 22 | J950012 | Гайка | 2 |
| 23 | J021235 | Болт с шайбой | 2 |
| 23 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 25 | 7031259 | Ступень | 1 |
| 25 | 7039507 | Ступень | 1 |
| 34 | 8065295 | Поручень | 1 |
| 34 | 8082583 | Поручень | 1 |
| 35 | 7031276 | Поручень | 1 |
| 35 | 7039631 | Поручень | 1 |
| 36 | 7031800 | Поручень | 1 |
| 36 | 7039630 | Поручень | 1 |
| 37 | 7031263 | Поручень | 1 |
| 37 | 7039317 | Поручень | 1 |
| 39 | J021235 | Болт с шайбой | 28 |
| 39 | J271235 замена: J901235 | Болт с шайбой | 28 |
| 41 | 4374828 | Цепь | 1 |
| 44 | 4364672 | Пластина | 6 |
| 45 | J901240 | Болт | 12 |
| 46 | A590912 | Пружинная шайба | 12 |
| 47 | 449490 | Шайба | 24 |
| 48 | J950012 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
