Топливный бак — HITACHI EX1800-3

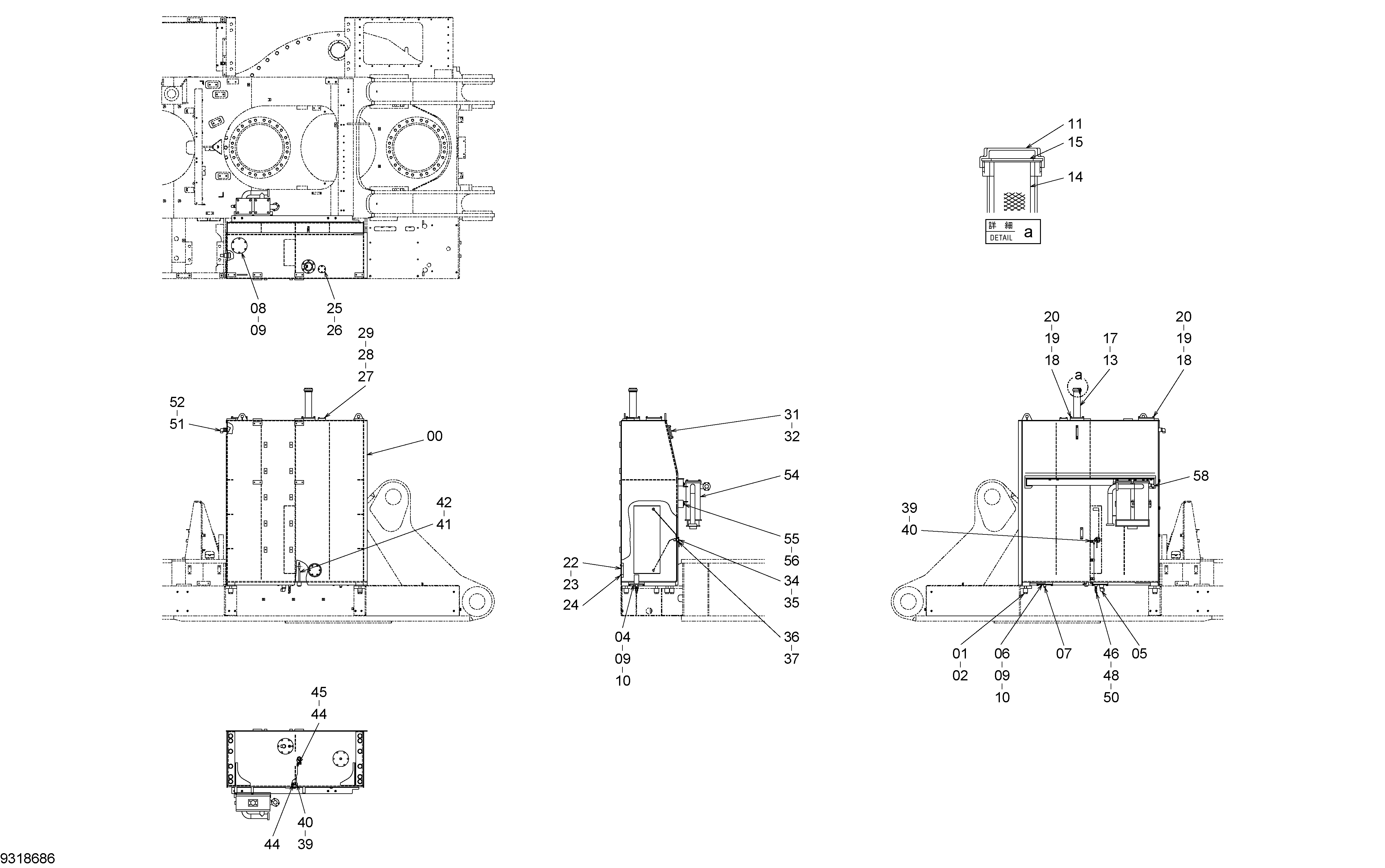

Заводская схема «Топливный бак» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J833006 | Болт | 12 |
| 02 | 4363507 | Проставка | 12 |
| 04 | 8074039 | Крышка | 1 |
| 05 | 4169593 | Угловой штуцер | 1 |
| 05A | 970860 | Уплотнительное кольцо | 1 |
| 06 | 8067529 | Крышка | 1 |
| 07 | 4092534 | Пробка | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4378051 | Крышка | 1 |
| 09 | A810165 | Уплотнительное кольцо | 3 |
| 10 | J271025 | Болт с шайбой | 12 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 3108295 | Колпачок | 1 |
| 13 | 8067531 | Трубка | 1 |
| 14 | 4188368 | Сетчатый фильтр | 1 |
| 15 | 4031285 | Манжета резиновый | 1 |
| 17 | A810140 | Уплотнительное кольцо | 1 |
| 18 | 4383956 | Болт | 12 |
| 19 | 4225468 | Пружинная шайба | 12 |
| 20 | 4294623 | Плоская шайба | 12 |
| 22 | 4362090 | Крышка | 1 |
| 23 | 4354757 | Манжета | 1 |
| 24 | J260820 | Болт с шайбой | 6 |
| 24A | J900820 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 4365009 | Крышка | 1 |
| 26 | 4639515 | Прокладка | 1 |
| 27 | 4351658 | Болт | 4 |
| 28 | 4225467 | Пружинная шайба | 4 |
| 29 | 4241301 | Плоская шайба | 4 |
| 31 | 8033923 | Указатель уровня | 1 |
| 31A | 4100967 | Болт | 2 |
| 32 | 449558 | Уплотнительная шайба | 4 |
| 34 | 4664585 | Поплавок | 1 |
| 35 | 4269607 | Манжета | 1 |
| 36 | M430510 | Винт | 5 |
| 37 | A590905 | Пружинная шайба | 5 |
| 39 | J271025 | Болт с шайбой | 4 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4190261 | Зажим | 4 |
| 41 | 4296637 | Выключатель уровень | 1 |
| 42 | 4506424 | Уплотнительное кольцо | 1 |
| 44 | 4257159 | Кронштейн | 2 |
| 45 | J271020 | Болт с шайбой | 1 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | 94-0676 | Разъём S | 1 |
| 48 | 94-1702 | Адаптер | 1 |
| 50 | 4157919 | Угловой штуцер | 1 |
| 51 | 4369826 | Угловой штуцер | 1 |
| 52 | 4153108 | Уплотнительное кольцо | 1 |
| 54 | 9318687 | Фильтр ф-флов | 1 |
| 55 | J901435 | Болт | 4 |
| 56 | A590914 | Пружинная шайба | 4 |
| 58 | 4156435 | Угловой штуцер | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
