Гидролинии рабочего оборудования (стрела) — HITACHI EX1800-3

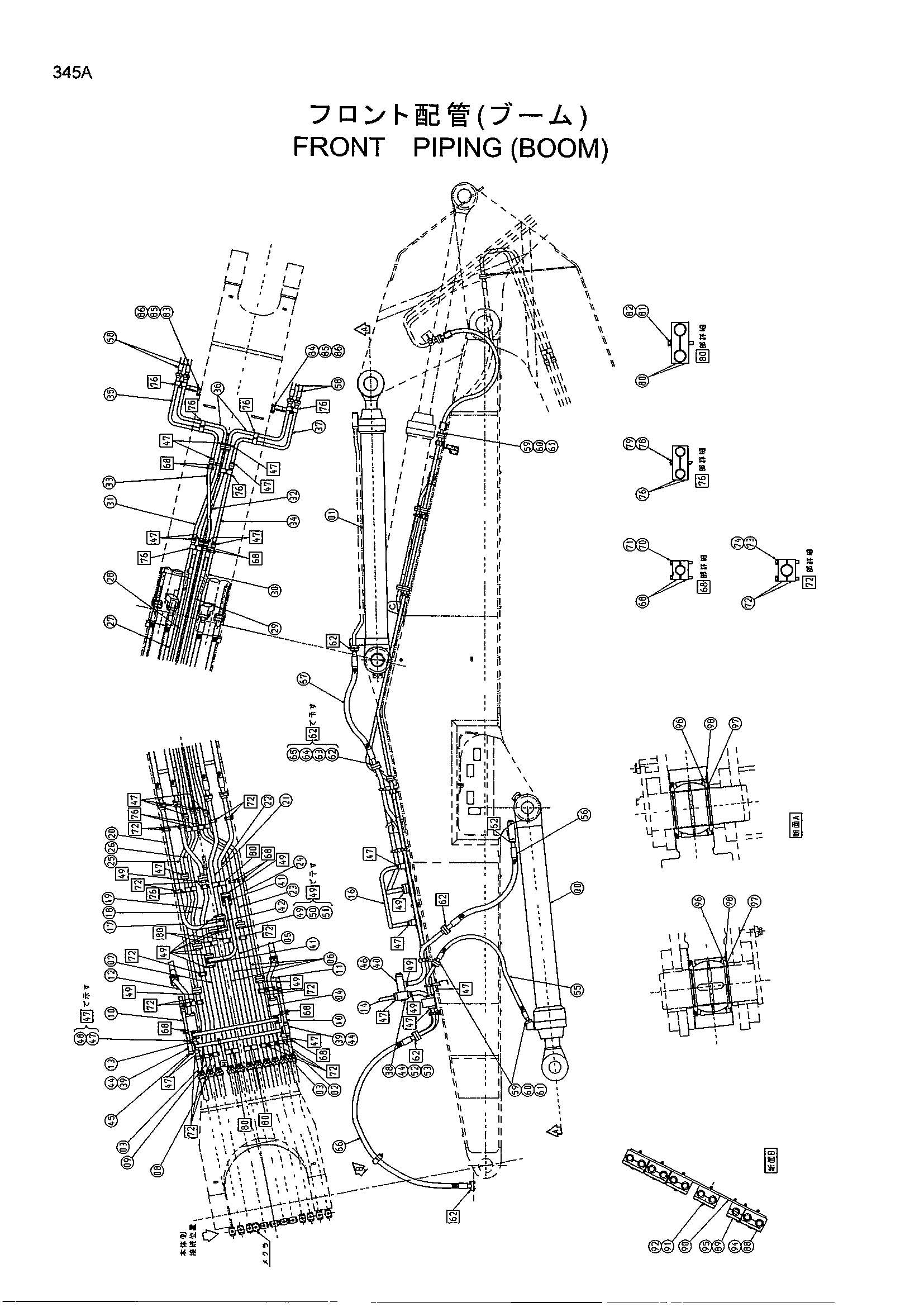

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4464103	Гидроцилиндр стрелы	2
01	4464092	Гидроцилиндр рукояти	2
02	8037864	Трубка	1
03	8079099	Трубка	2
04	8063456	Трубка	1
05	8063470	Трубка	1
06	8063455	Трубка	3
07	8063471	Трубка	1
08	8063468	Трубка	1
09	8044312	Трубка	1
10	8057329	Трубка	2
11	8086234	Трубка	1
12	8086235	Трубка	1
13	8057328	Трубка	1
14	8057330	Трубка	1
16	8061353	Трубка	1
17	8086529	Трубка	1
18	8086245	Трубка	1
19	8086226	Трубка	1
20	8086225	Трубка	1
21	8086230	Трубка	1
22	8086232	Трубка	1
23	8086248	Трубка	1
24	8086250	Трубка	1
25	8086240	Трубка	1
26	8086228	Трубка	1
27	8086237	Трубка	1
28	8086251	Трубка	1
29	8086261	Трубка	1
30	8086252	Трубка	1
31	8086280	Трубка	1
32	8086276	Трубка	1
33	8086281	Трубка	1
34	8086267	Трубка	1
35	8086287	Трубка	1
36	8086286	Трубка	2
37	8086283	Трубка	1
38	3090446	Блок	2
39	4199195	Коллектор	2
40	4467013	Клапан словретур	2
41	3039210	Блок	2
42	4199321	Коллектор	1
44	4093624	Пробка	4
44A	957366	Уплотнительное кольцо	1
45	4091297	Крышка	1
46	4510170	Уплотнительное кольцо	2
47	4510169	Уплотнительное кольцо	23
48	4146847	Болт с внутренним шестигранником	84
49	4510170	Уплотнительное кольцо	16
50	J912070	Болт	68
51	A590920	Пружинная шайба	68
52	J912010	Болт	8
53	A590920	Пружинная шайба	8
55	4466078	Шланг	2
56	4466072	Шланг	2
58	4466103	Шланг	4
59	4510169	Уплотнительное кольцо	12
60	4075854	Разъёмный фланец	16
61	4146847	Болт с внутренним шестигранником	32
62	4510170	Уплотнительное кольцо	34
63	4169565	Разъёмный фланец	68
64	J912070	Болт	136
65	A590920	Пружинная шайба	136
66	4462779	Шланг	11
67	4462780	Шланг	4
68	4342723	Хомут трубки	20
70	A590912	Пружинная шайба	20
71	J901200	Болт	20
72	4357265	Хомут трубки	36
73	J901402	Болт	36
74	A590914	Пружинная шайба	36
76	4368932	Хомут трубки	18
78	A590914	Пружинная шайба	18
79	J901400	Болт	18
80	4368931	Хомут трубки	10
81	J901603	Болт	10
82	A590916	Пружинная шайба	10
83	8086668	Кронштейн	1
84	8086669	Кронштейн	1
85	J901250	Болт	8
86	A590912	Пружинная шайба	8
88	4383223	Хомут	10
89	4383224	Хомут	2
90	3094038	Пластина	1
91	J901214	Болт	12
92	J950012	Гайка	24
93	449490	Шайба	12
96	4259861	Шайба	16
97	4231801	Пылезащитное уплотнение	16
98	4259864	Пылезащитное уплотнение	16
