Погрузчик детали (платформа) — HITACHI EX1800-3

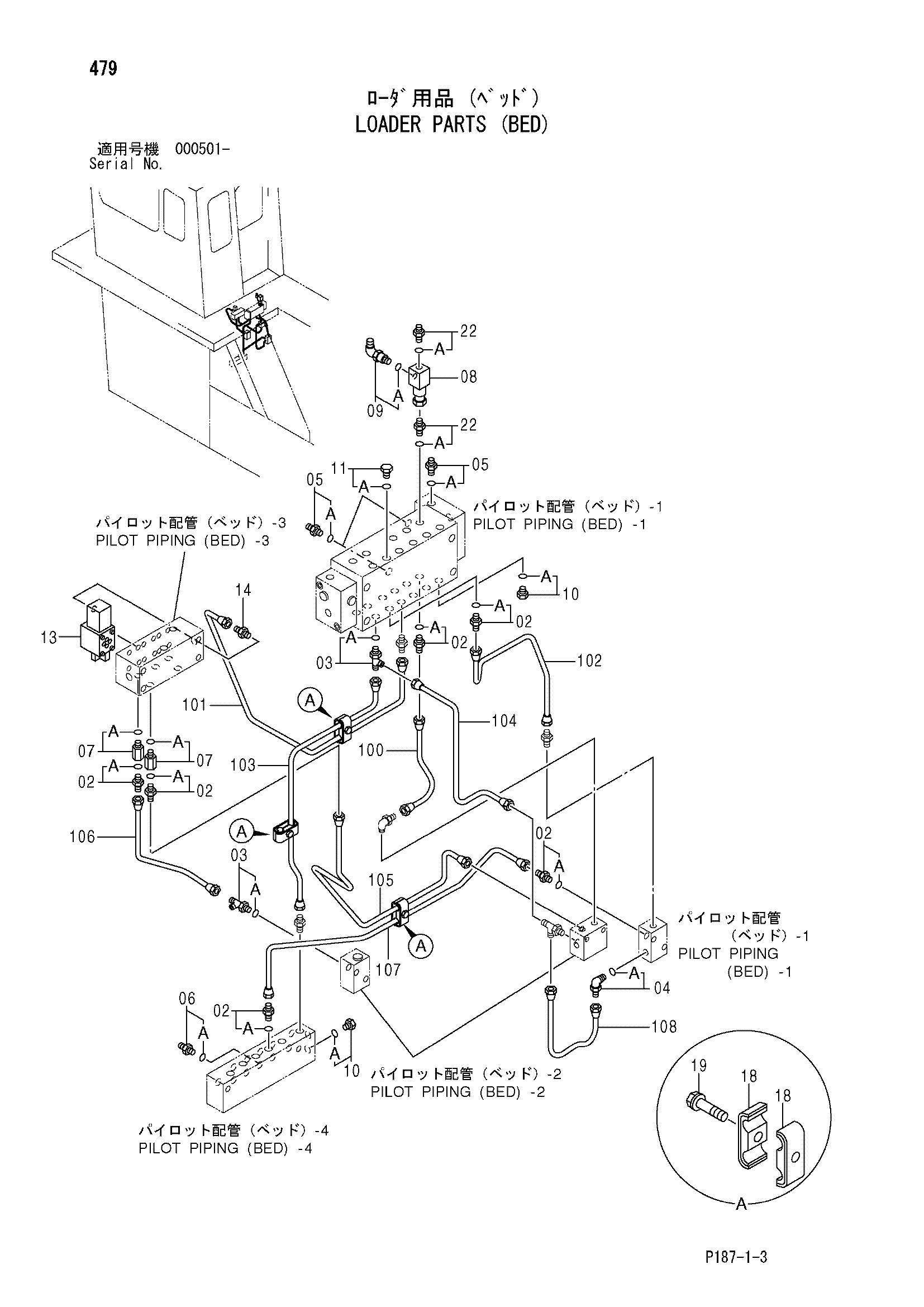

Заводская схема «Погрузчик детали (платформа)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4255304 | Штуцер трубки | 5 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4344050 | Тройник | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4293950 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4200466 | Адаптер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200467 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4202564 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 9748383 | Тройник | 1 |
| 09 | 4154671 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4093624 | Пробка | 5 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4092534 | Пробка | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4187562 | Клапан селектор | 1 |
| 14 | 4366721 | Адаптер | 1 |
| 18 | 4344320 | Хомут | 6 |
| 19 | J010630 | Болт с шайбой | 3 |
| 19 | J260630 замена: J900630 | Болт с шайбой | 3 |
| 22 | 4200466 | Адаптер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4366330 | Трубка | 1 |
| 101 | 4366331 | Трубка | 1 |
| 102 | 4366332 | Трубка | 1 |
| 103 | 4366333 | Трубка | 1 |
| 104 | 4366334 | Трубка | 1 |
| 105 | 4366335 | Трубка | 1 |
| 106 | 4375197 | Трубка | 1 |
| 107 | 4375191 | Трубка | 1 |
| 108 | 4370748 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
