Трансмиссия (поворот) — HITACHI EX1800-3

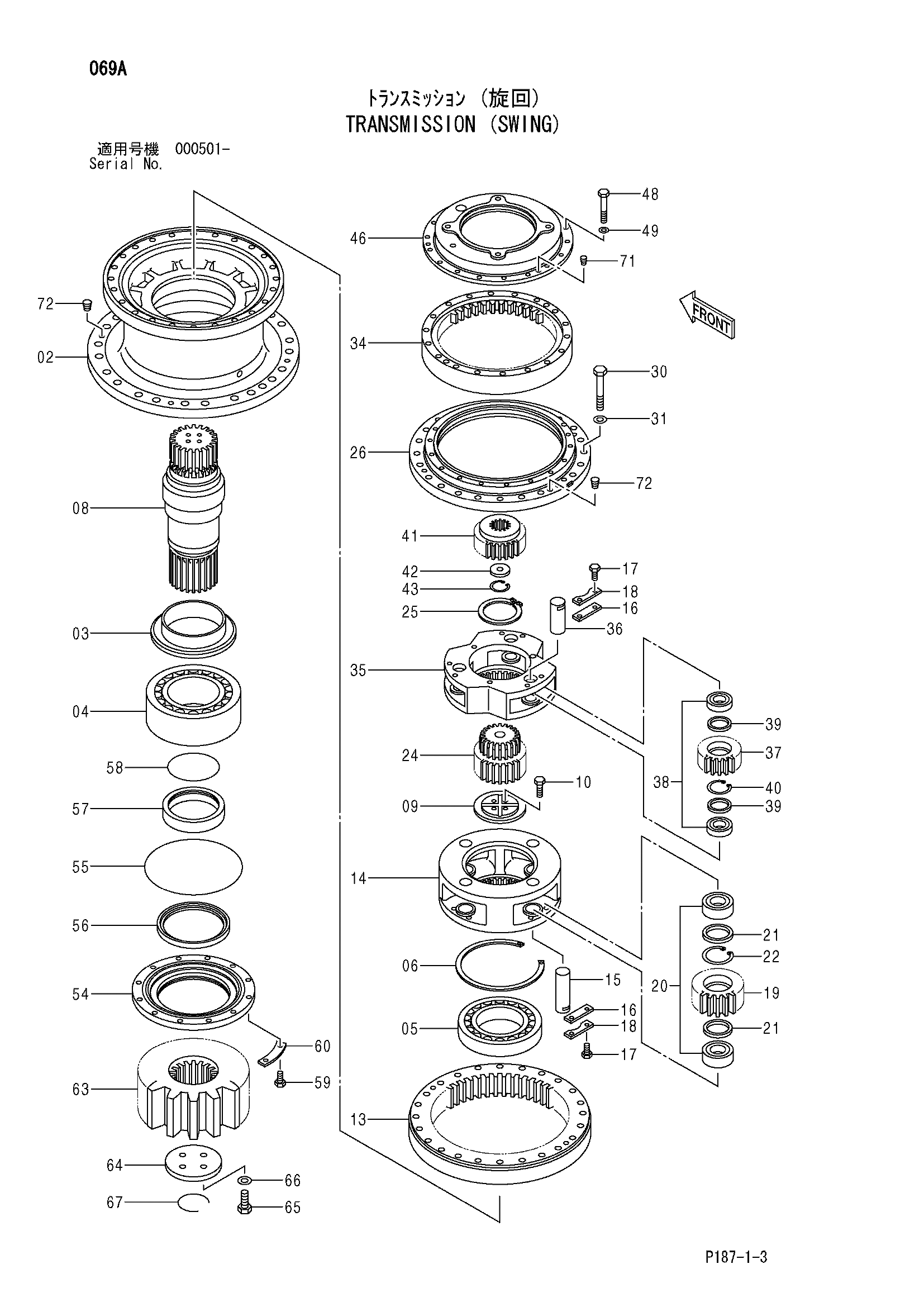

Заводская схема «Трансмиссия (поворот)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9063877 замена: 9199560	Трансмиссия	2
	9217606	Трансмиссия	2
02	0000462	Корпус	1
03	8033439	Дефлектор	1
04	4180344	Подшипник. спх.рол.	1
05	4180343	Роликовый подшипник	1
06	4176281	Стопорное кольцо	1
08	2021553 замена: 2046250	Вал	1
09	3033083	Упорная шайба	1
10	J932050	Болт	4
13	2021550	Коронная шестерня	1
14	1018533	Водило	1
15	4177236	Палец	4
16	4177240	Стопорная пластина	7
17	J931635	Болт	14
18	4177241	Стопорная шайба	7
19	3033085	Планетарная шестерня	4
20	4180345	Подшипник. спх.рол.	4
21	4177244	Проставка	8
22	973069	Стопорное кольцо	4
24	2021549 замена: 3091636	Солнечная шестерня	1
25	4120522	Стопорное кольцо	1
26	1009326	Корпус	1
30	J912411	Болт	24
31	4085614	Шайба	24
34	2021551	Коронная шестерня	1
35	1009324	Водило	1
36	4177237	Палец	3
37	3033084	Планетарная шестерня	3
38	4180346	Подшипник. спх.рол.	3
39	4177243	Проставка	6
40	959501	Стопорное кольцо	3
41	3033086 замена: 3091636	Солнечная шестерня	1
42	4177245 замена: 3091636	Пластина	1
43	4116289	Стопорное кольцо	1
46	1009325	Крышка	1
48	J901605	Болт	18
49	4114405	Шайба	18
54	2021554	Крышка	1
55	4158010	Уплотнительное кольцо	1
56	4083842	Масляное уплотнение	1
57	4177246	Фиксатор	1
58	A810200	Уплотнительное кольцо	1
59	J911855	Болт	12
60	4177842	Стопорная шайба	6
63	2021552 замена: 3091661	Шестерня	1
64	4083828	Пластина	1
65	4177238	Болт	4
66	4085857	Шайба	4
67	4514053	Провод	2
71	428028	Пробка	2
72	456336	Пробка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
