Трансмиссия радиатор (насос) — HITACHI EX1800-3

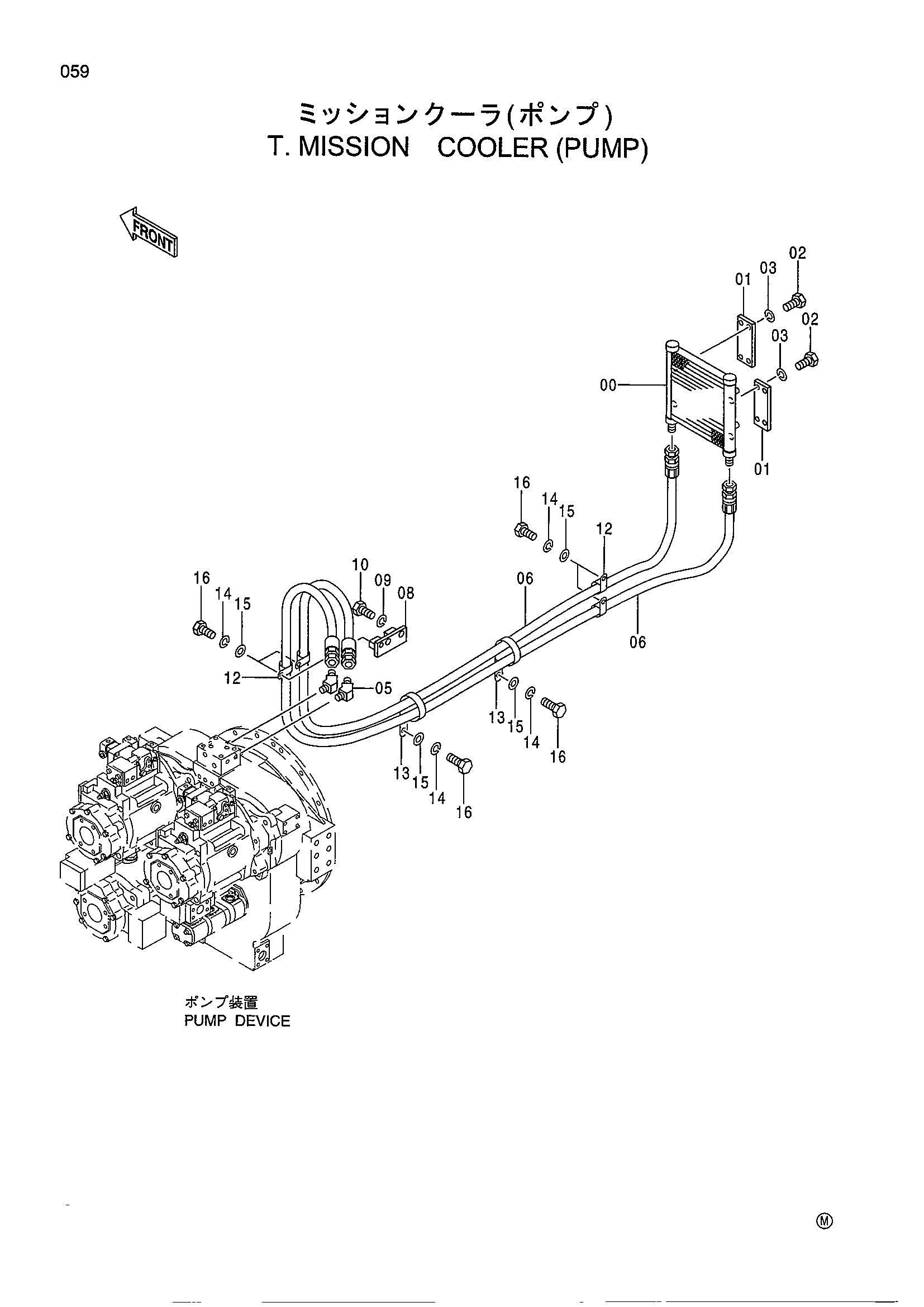

Заводская схема «Трансмиссия радиатор (насос)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335611 | Масляный радиатор | 1 |
| 01 | 4350791 | Пластина | 2 |
| 02 | J900816 | Болт | 8 |
| 03 | A590908 | Пружинная шайба | 8 |
| 05 | 94-1504 | Угловой штуцер | 2 |
| 06 | 4321951 | Шланг | 2 |
| 08 | 9738302 | Кронштейн | 1 |
| 09 | A590916 | Пружинная шайба | 2 |
| 10 | 4125131 | Болт | 2 |
| 12 | 4190264 | Зажим | 4 |
| 13 | 4204136 | Зажим | 2 |
| 14 | A590910 | Пружинная шайба | 6 |
| 15 | A590110 | Плоская шайба | 6 |
| 16 | J901020 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
