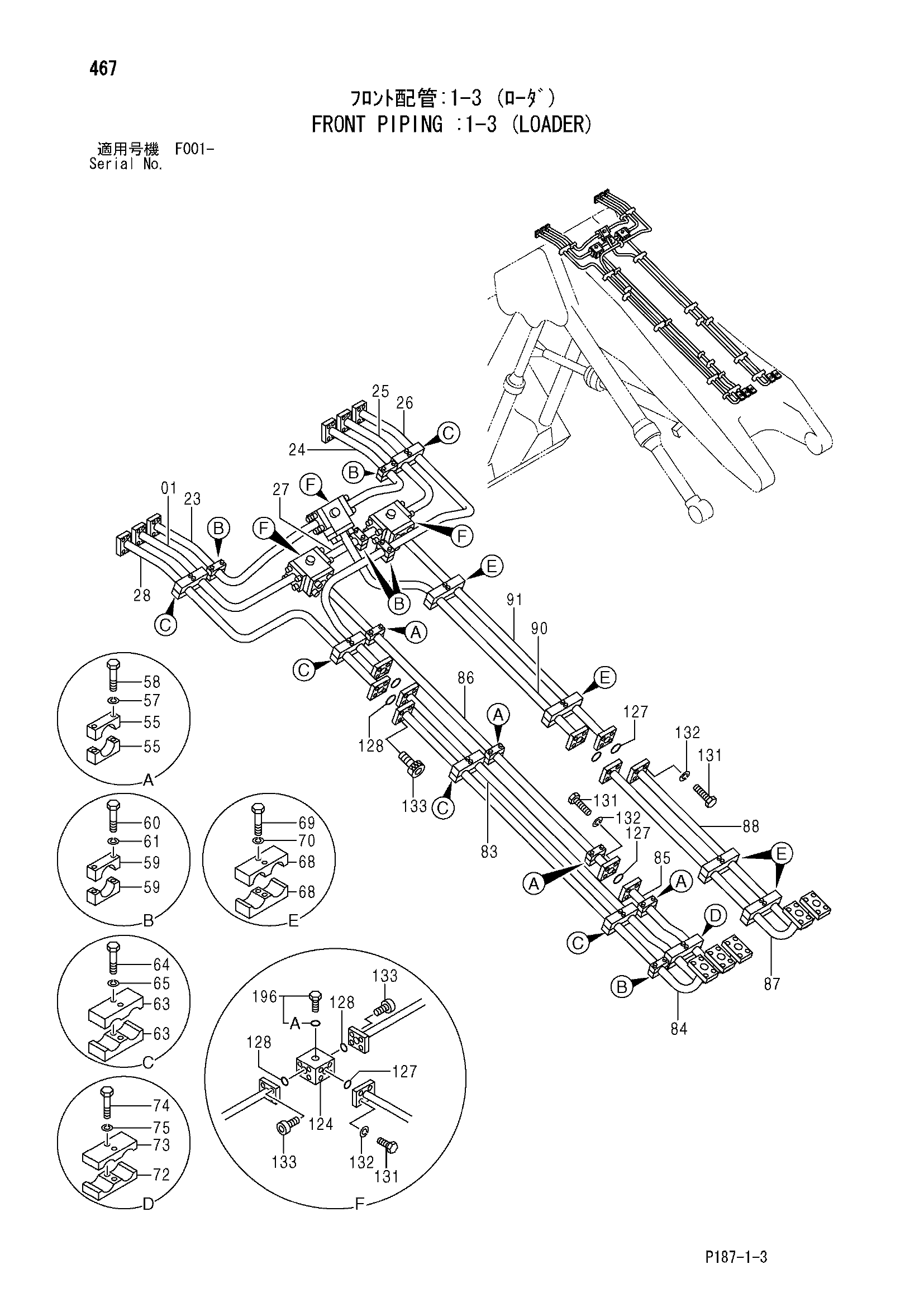

Гидролинии рабочего оборудования: 1-3 (погрузчик) — HITACHI EX1800-3
Заводская схема «Гидролинии рабочего оборудования: 1-3 (погрузчик)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057345 | Трубка | 1 |
| 23 | 8057346 | Трубка | 1 |
| 24 | 8057347 | Трубка | 1 |
| 25 | 8057348 | Трубка | 1 |
| 26 | 8057349 | Трубка | 1 |
| 27 | 8057350 | Трубка | 1 |
| 28 | 8057351 | Трубка | 1 |
| 55 | 4357265 | Хомут трубки | 8 |
| 57 | A590914 | Пружинная шайба | 8 |
| 58 | J901402 | Болт | 8 |
| 59 | 4342723 | Хомут трубки | 10 |
| 60 | J901200 | Болт | 10 |
| 61 | A590912 | Пружинная шайба | 10 |
| 63 | 4368932 | Хомут трубки | 10 |
| 64 | J901400 | Болт | 10 |
| 65 | A590914 | Пружинная шайба | 10 |
| 68 | 4368931 | Хомут трубки | 8 |
| 69 | J901603 | Болт | 8 |
| 70 | A590916 | Пружинная шайба | 8 |
| 72 | 4368933 | Хомут трубки | 1 |
| 73 | 4216191 | Хомут трубки | 1 |
| 74 | J901603 | Болт | 2 |
| 75 | A590916 | Пружинная шайба | 2 |
| 83 | 8063532 | Трубка | 1 |
| 84 | 8063533 | Трубка | 1 |
| 85 | 8063469 | Трубка | 1 |
| 86 | 8063487 | Трубка | 1 |
| 87 | 8063488 | Трубка | 1 |
| 88 | 8063489 | Трубка | 1 |
| 90 | 8063491 | Трубка | 1 |
| 91 | 8063494 | Трубка | 1 |
| 124 | 3033046 | Блок | 3 |
| 127 | 4510170 | Уплотнительное кольцо | 6 |
| 128 | 4510169 | Уплотнительное кольцо | 8 |
| 131 | J912070 | Болт | 24 |
| 132 | A590920 | Пружинная шайба | 24 |
| 133 | M341650 | Болт с внутренним шестигранником | 32 |
| 196 | 4093624 | Пробка | 3 |
| 196A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
