Смазка (насос) -1 — HITACHI EX1800-3

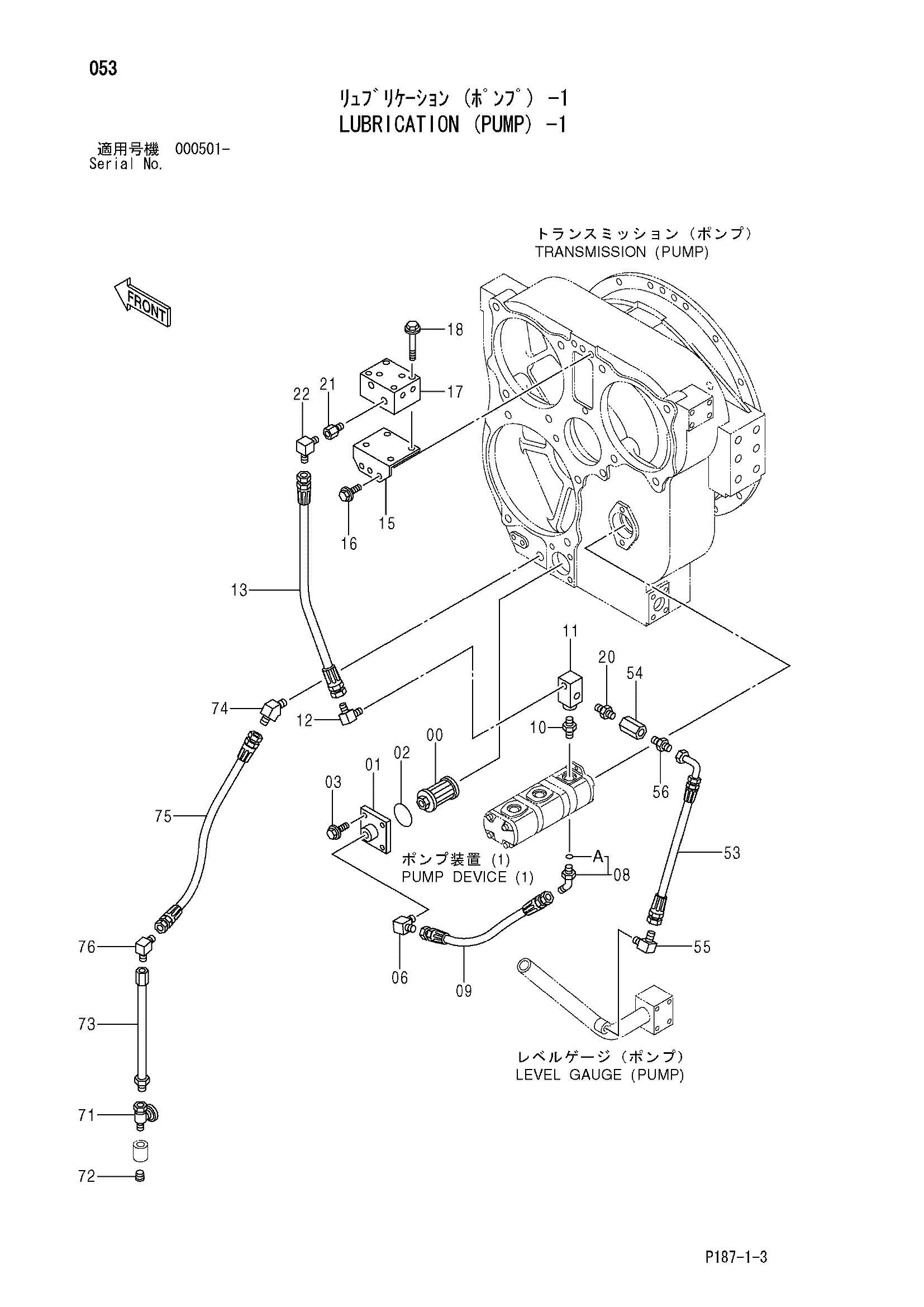

Заводская схема «Смазка (насос) -1» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4239648 | Всасывающий фильтр | 1 |
| 01 | 9748961 | Коллектор | 1 |
| 02 | A810085 | Уплотнительное кольцо | 1 |
| 03 | J011035 | Болт с шайбой | 4 |
| 03 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 06 | 94-1404 | Угловой штуцер | 1 |
| 08 | 4119916 | Угловой штуцер | 1 |
| 08A | U12547U | Уплотнительное кольцо | 1 |
| 09 | 4377028 | Шланг | 1 |
| 10 | 4247516 | Адаптер | 1 |
| 11 | 3079005 | Коллектор | 1 |
| 12 | 94-1503 | Угловой штуцер | 1 |
| 13 | 4391791 | Шланг | 1 |
| 15 | 4362846 | Кронштейн | 1 |
| 16 | J011230 | Болт с шайбой | 3 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 3 |
| 17 | 3074770 | Коллектор | 1 |
| 18 | J011090 | Болт с шайбой | 4 |
| 18 | J271090 замена: J901090 | Болт с шайбой | 4 |
| 20 | 94-1703 | Адаптер | 1 |
| 21 | 4297605 | Адаптер | 1 |
| 22 | 94-1403 | Угловой штуцер | 1 |
| 53 | 4363022 | Шланг | 1 |
| 54 | 4163093 | Обратный клапан | 1 |
| 55 | 94-1403 | Угловой штуцер | 1 |
| 56 | 94-1303 | Адаптер | 1 |
| 71 | 4193832 | Шаровой клапан | 1 |
| 72 | 94-2014 | Пробка | 1 |
| 73 | 9745997 | Трубка | 1 |
| 74 | 94-1504 | Угловой штуцер | 1 |
| 75 | 4363062 | Шланг | 1 |
| 76 | 94-1404 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
