Топливный бак — HITACHI EX1800-3

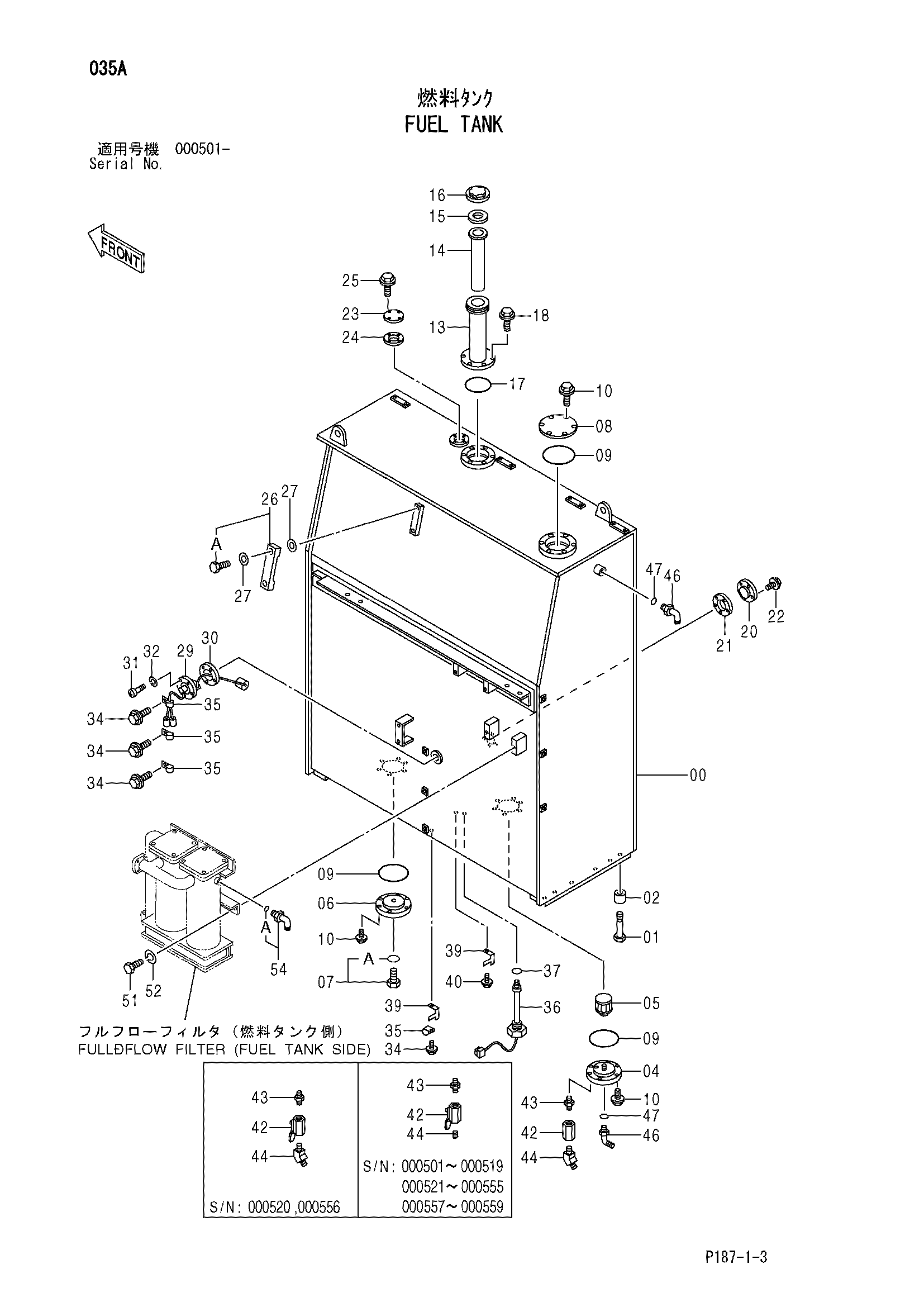

Заводская схема «Топливный бак» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6016248 | Топливный бак | 1 |
| 01 | J833006 | Болт | 12 |
| 02 | 4363507 | Проставка | 12 |
| 04 | 8067528 | Крышка | 1 |
| 05 | 4368904 | Топливный фильтр | 1 |
| 06 | 8067529 | Крышка | 1 |
| 07 | 4092534 | Пробка | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4378051 | Крышка | 1 |
| 09 | A810165 | Уплотнительное кольцо | 3 |
| 10 | J011025 | Болт с шайбой | 18 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 18 |
| 13 | 8067531 | Трубка | 1 |
| 14 | 4188368 | Сетчатый фильтр | 1 |
| 15 | 4031285 | Манжета резиновый | 1 |
| 16 | 3502384 замена: 3108295 | Колпачок | 1 |
| 16 | 3108295 | Колпачок | 1 |
| 17 | A810140 | Уплотнительное кольцо | 1 |
| 18 | J011025 | Болт с шайбой | 6 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 20 | 4362090 | Крышка | 1 |
| 21 | 4354757 | Манжета | 1 |
| 22 | J010820 | Болт с шайбой | 6 |
| 22 | J260820 замена: J900820 | Болт с шайбой | 6 |
| 23 | 4365009 | Крышка | 1 |
| 24 | 4184542 замена: 4639515 | Прокладка | 1 |
| 24 | 4639515 | Прокладка | 1 |
| 25 | J010816 | Болт с шайбой | 4 |
| 25 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 26 | 8033923 | Указатель уровня | 1 |
| 26A | 4100967 | Болт | 2 |
| 27 | 449558 | Уплотнительная шайба | 4 |
| 29 | 4192881 | Поплавок | 1 |
| 30 | 4504289 замена: 4269607 | Манжета | 1 |
| 30 | 4269607 | Манжета | 1 |
| 31 | M430510 | Винт | 5 |
| 32 | A590905 | Пружинная шайба | 5 |
| 34 | J021025 | Болт с шайбой | 4 |
| 34 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 35 | 4190261 | Зажим | 4 |
| 36 | 4296637 | Выключатель уровень | 1 |
| 37 | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 4257159 | Кронштейн | 2 |
| 40 | J021020 | Болт с шайбой | 1 |
| 40 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 42 | 4209782 | Шаровой клапан | 1 |
| 42 | 94-0676 | Разъём S | 1 |
| 43 | 94-1702 | Адаптер | 1 |
| 44 | 447483 | Пробка | 1 |
| 44 | 4157919 | Угловой штуцер | 1 |
| 46 | 4369826 | Угловой штуцер | 2 |
| 47 | 4153108 | Уплотнительное кольцо | 2 |
| 51 | J901435 | Болт | 4 |
| 52 | A590914 | Пружинная шайба | 4 |
| 54 | 4156435 | Угловой штуцер | 1 |
| 54A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
