Топливный радиатор трубопроводы — HITACHI EX1800-3

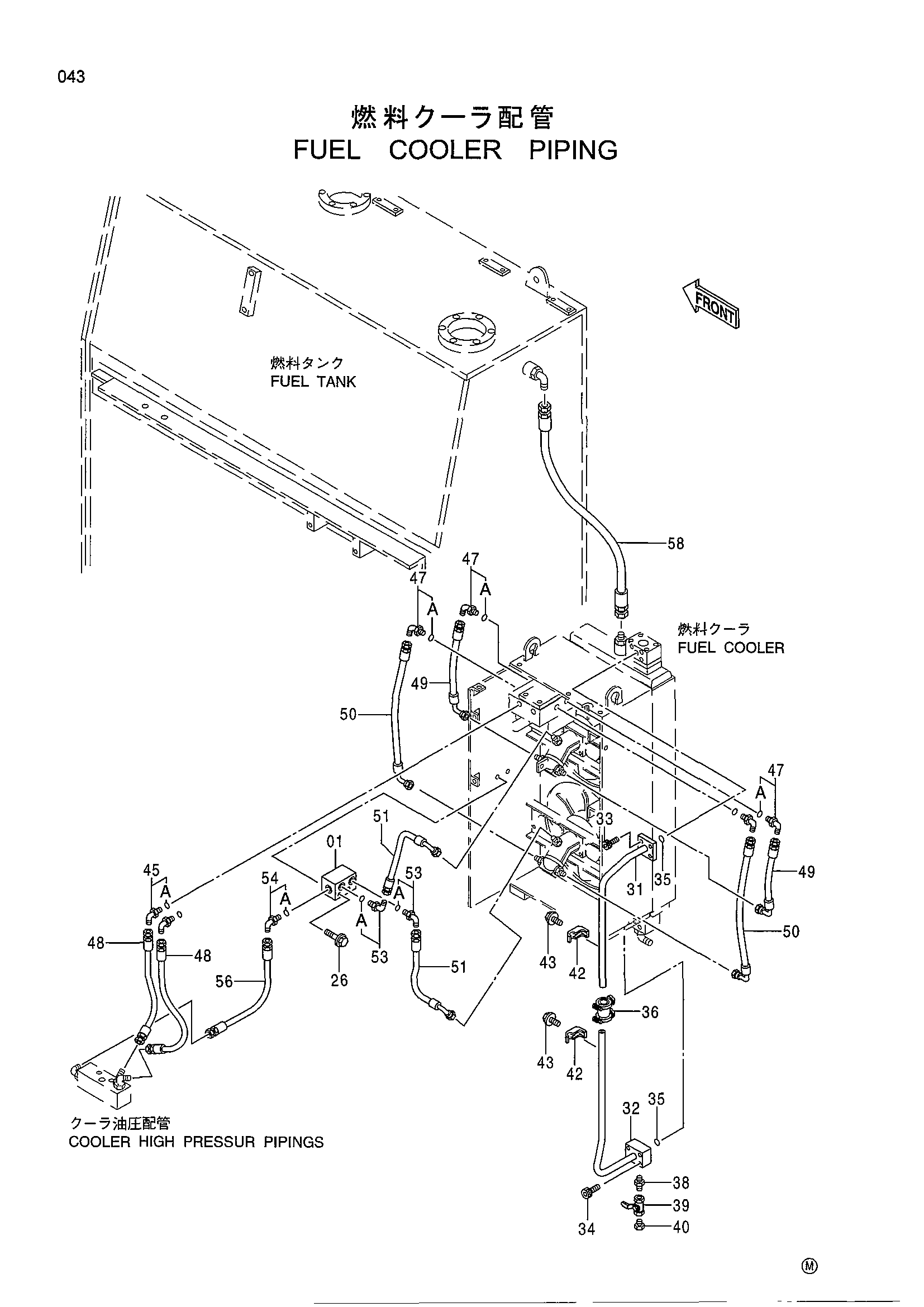

Заводская схема «Топливный радиатор трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3075698 | Коллектор | 1 |
| 26 | J011090 | Болт с шайбой | 2 |
| 31 | 9746596 | Трубка | 1 |
| 32 | 8066054 | Трубка | 1 |
| 33 | M341036 | Болт с внутренним шестигранником | 4 |
| 34 | M341060 | Болт с внутренним шестигранником | 4 |
| 35 | 4153532 | Уплотнительное кольцо | 2 |
| 36 | 4363224 | Муфта | 1 |
| 38 | 94-1702 | Адаптер | 1 |
| 39 | 4209782 | Шаровой клапан | 1 |
| 40 | 447483 | Пробка | 1 |
| 42 | 4053595 | Хомут трубки | 2 |
| 43 | J021060 | Болт с шайбой | 2 |
| 45 | 4156435 | Угловой штуцер | 2 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4154672 | Угловой штуцер | 4 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4369790 | Шланг | 2 |
| 49 | 4370177 | Шланг | 2 |
| 50 | 4370178 | Шланг | 2 |
| 51 | 4229857 | Шланг | 2 |
| 53 | 4154671 | Угловой штуцер | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4154672 | Угловой штуцер | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 56 | 4369794 | Шланг | 1 |
| 58 | 4369803 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
