Рукоять трубопроводы — HITACHI EX1800-3

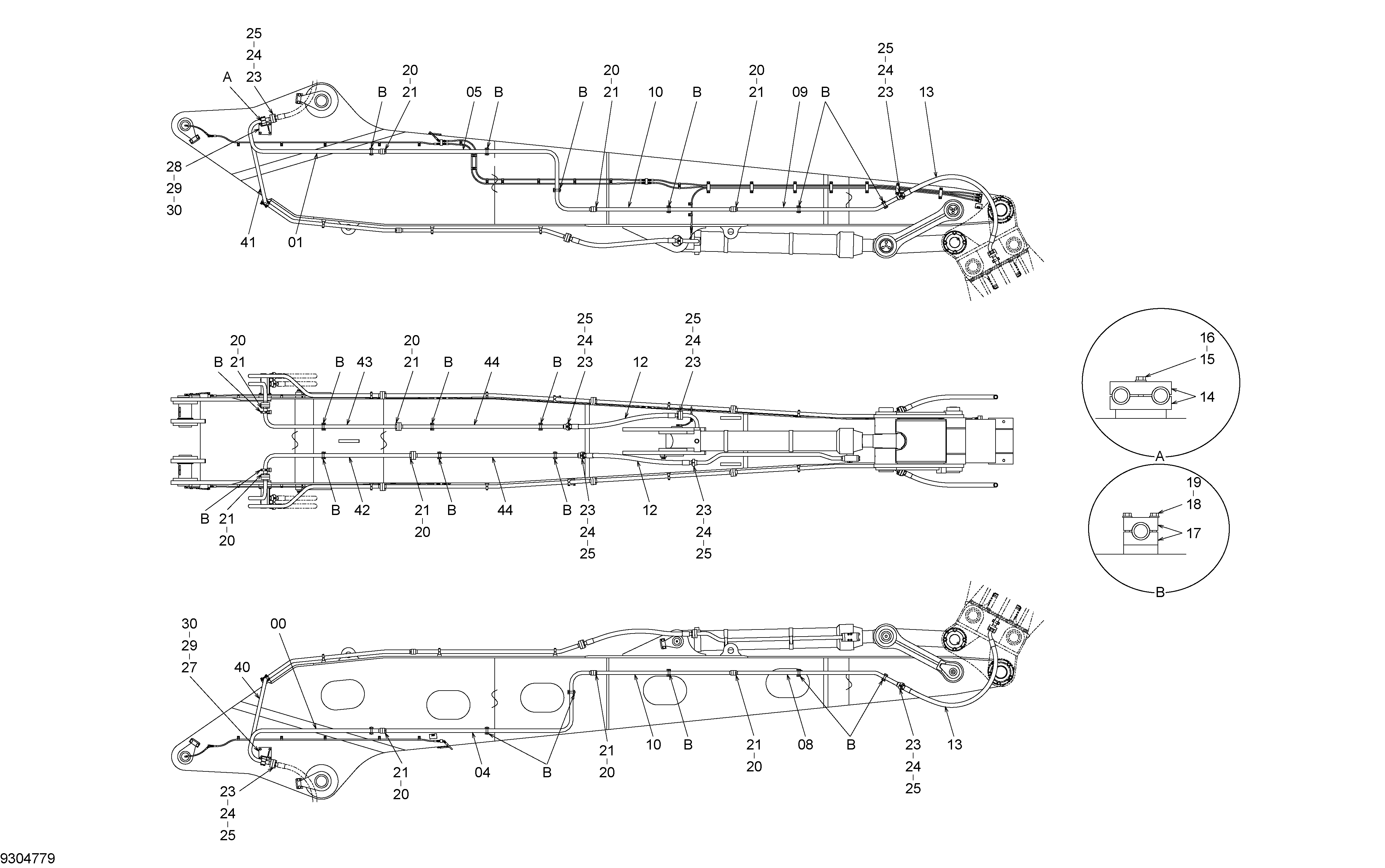

Заводская схема «Рукоять трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086334 | Трубка | 1 |
| 01 | 8086335 | Трубка | 1 |
| 04 | 8118404 | Трубка | 1 |
| 05 | 8118405 | Трубка | 1 |
| 08 | 8086319 | Трубка | 1 |
| 09 | 8086331 | Трубка | 1 |
| 10 | 8061357 | Трубка | 2 |
| 12 | 4466099 | Шланг | 2 |
| 13 | 4467280 | Шланг | 2 |
| 14 | 4368932 | Хомут трубки | 4 |
| 15 | 4702862 | Болт | 4 |
| 16 | J222014 | Шайба | 4 |
| 17 | 4342723 | Хомут трубки | 40 |
| 18 | 4702860 | Болт | 40 |
| 19 | J222012 | Шайба | 40 |
| 20 | 4510169 | Уплотнительное кольцо | 10 |
| 21 | 4146847 | Болт с внутренним шестигранником | 40 |
| 23 | 4075854 | Разъёмный фланец | 20 |
| 24 | 4510169 | Уплотнительное кольцо | 10 |
| 25 | 4146847 | Болт с внутренним шестигранником | 40 |
| 27 | 8086671 | Кронштейн | 1 |
| 28 | 8086672 | Кронштейн | 1 |
| 29 | 4383725 | Болт | 8 |
| 30 | J222012 | Шайба | 8 |
| 40 | 8114967 | Трубка | 1 |
| 41 | 8115997 | Трубка | 1 |
| 42 | 8118400 | Трубка | 1 |
| 43 | 8118401 | Трубка | 1 |
| 44 | 8118402 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
