Гидравлический трубопроводы (кондиционер) — HITACHI EX1800-3

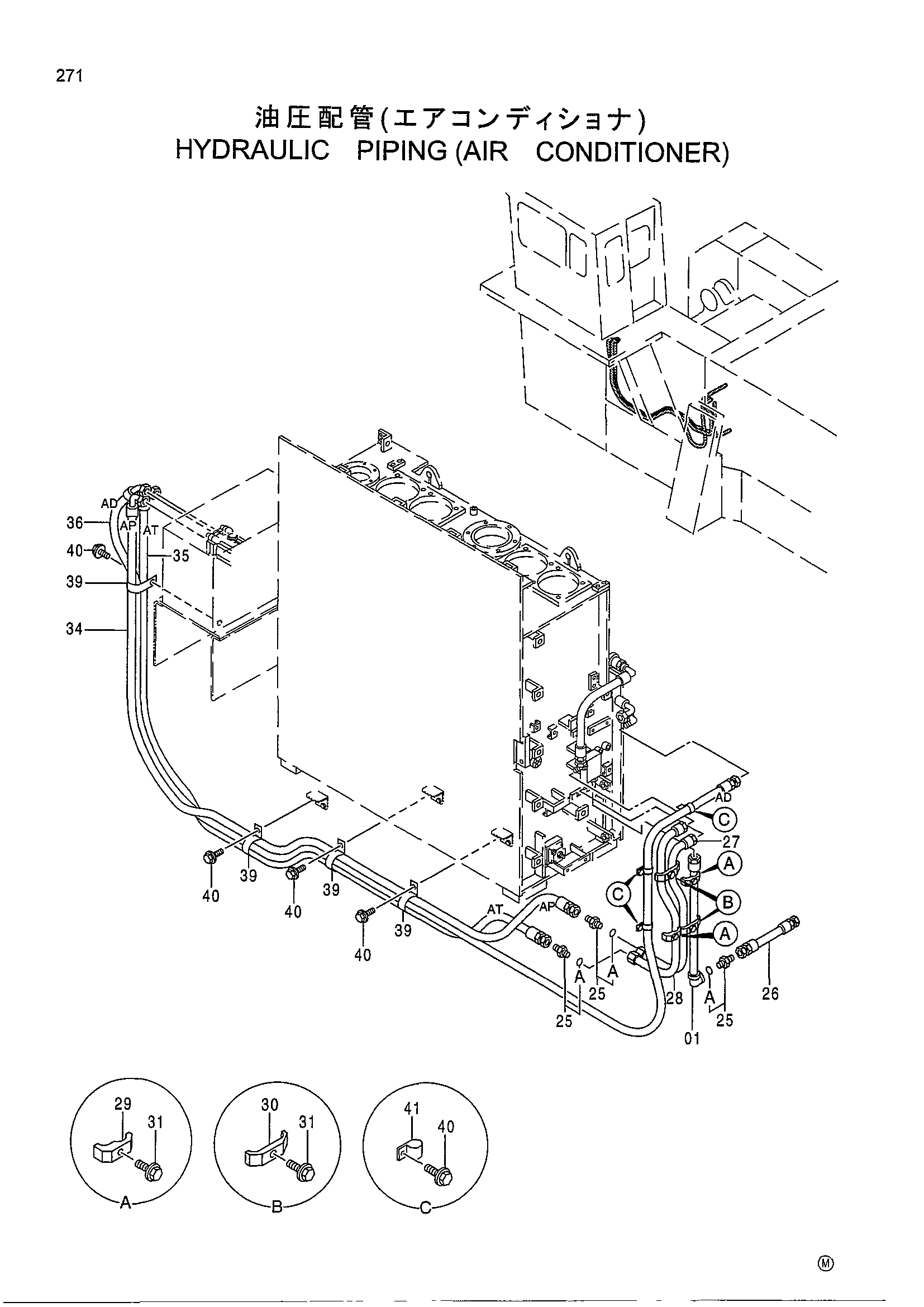

Заводская схема «Гидравлический трубопроводы (кондиционер)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9747688 | Трубка | 1 |
| 25 | 4250084 | Адаптер | 3 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4473931 | Шланг | 1 |
| 27 | 8067890 | Трубка | 1 |
| 28 | 8067891 | Трубка | 1 |
| 29 | 4053595 | Хомут трубки | 2 |
| 30 | 4053596 | Хомут трубки | 2 |
| 31 | J011255 | Болт с шайбой | 4 |
| 34 | 4473932 | Шланг | 1 |
| 35 | 4380585 | Шланг | 1 |
| 36 | 4380588 | Шланг | 1 |
| 39 | 4193816 | Зажим | 4 |
| 40 | J011025 | Болт с шайбой | 7 |
| 41 | 4190277 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
