Дренажные трубопроводы (2) — HITACHI EX1800-3

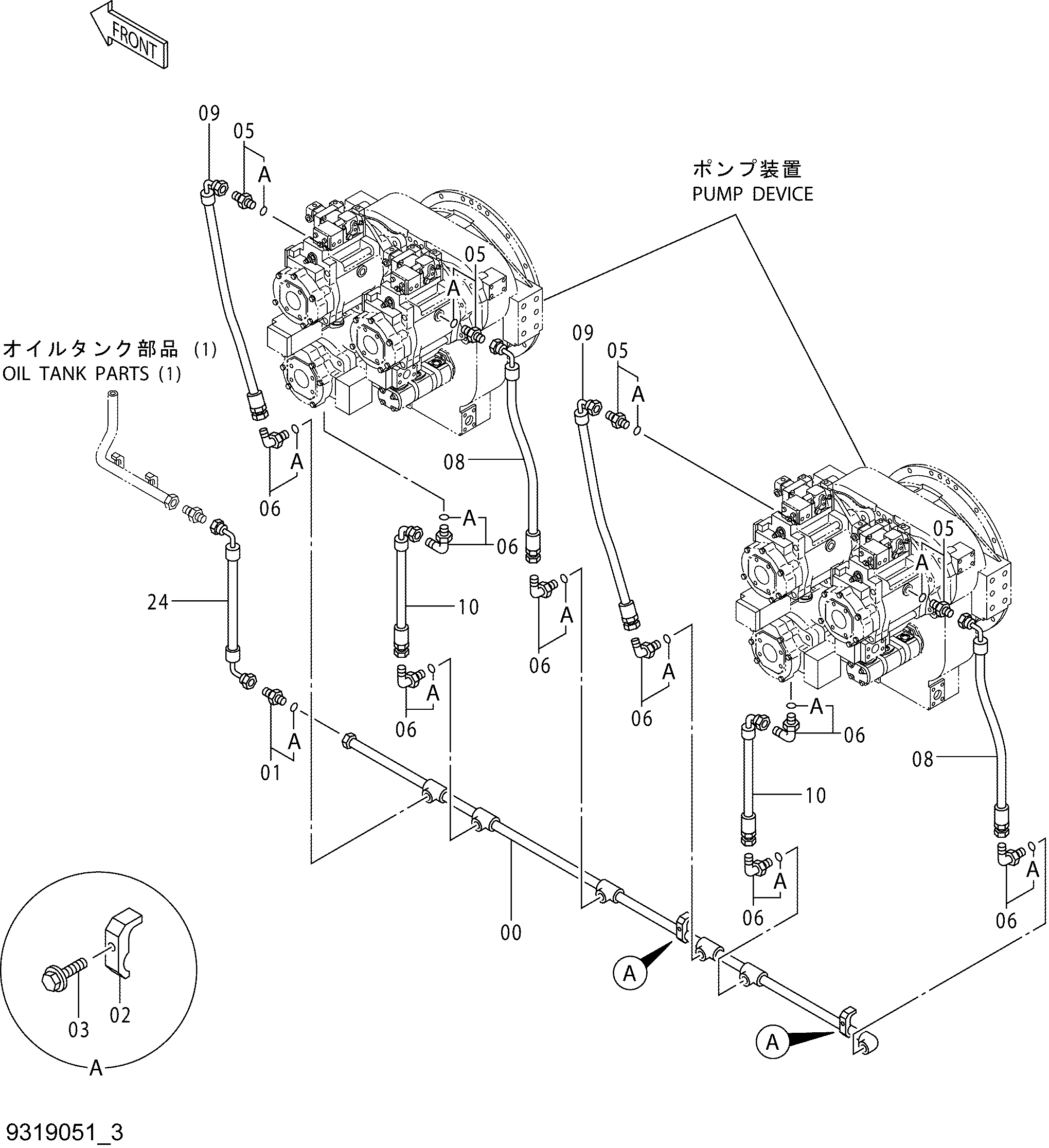

Заводская схема «Дренажные трубопроводы (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8065182 | Трубка | 1 |
| 01 | 4250083 | Адаптер | 1 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 02 | 4053698 | Хомут трубки | 2 |
| 03 | J271265 | Болт с шайбой | 2 |
| 03A | J901265 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4250084 | Адаптер | 4 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4156435 | Угловой штуцер | 8 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4364236 | Шланг | 2 |
| 09 | 4364237 | Шланг | 2 |
| 10 | 4266180 | Шланг | 2 |
| 24 | 4364238 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
