Трубопроводы системы смазки (верхняя платформа) — HITACHI EX1800-3

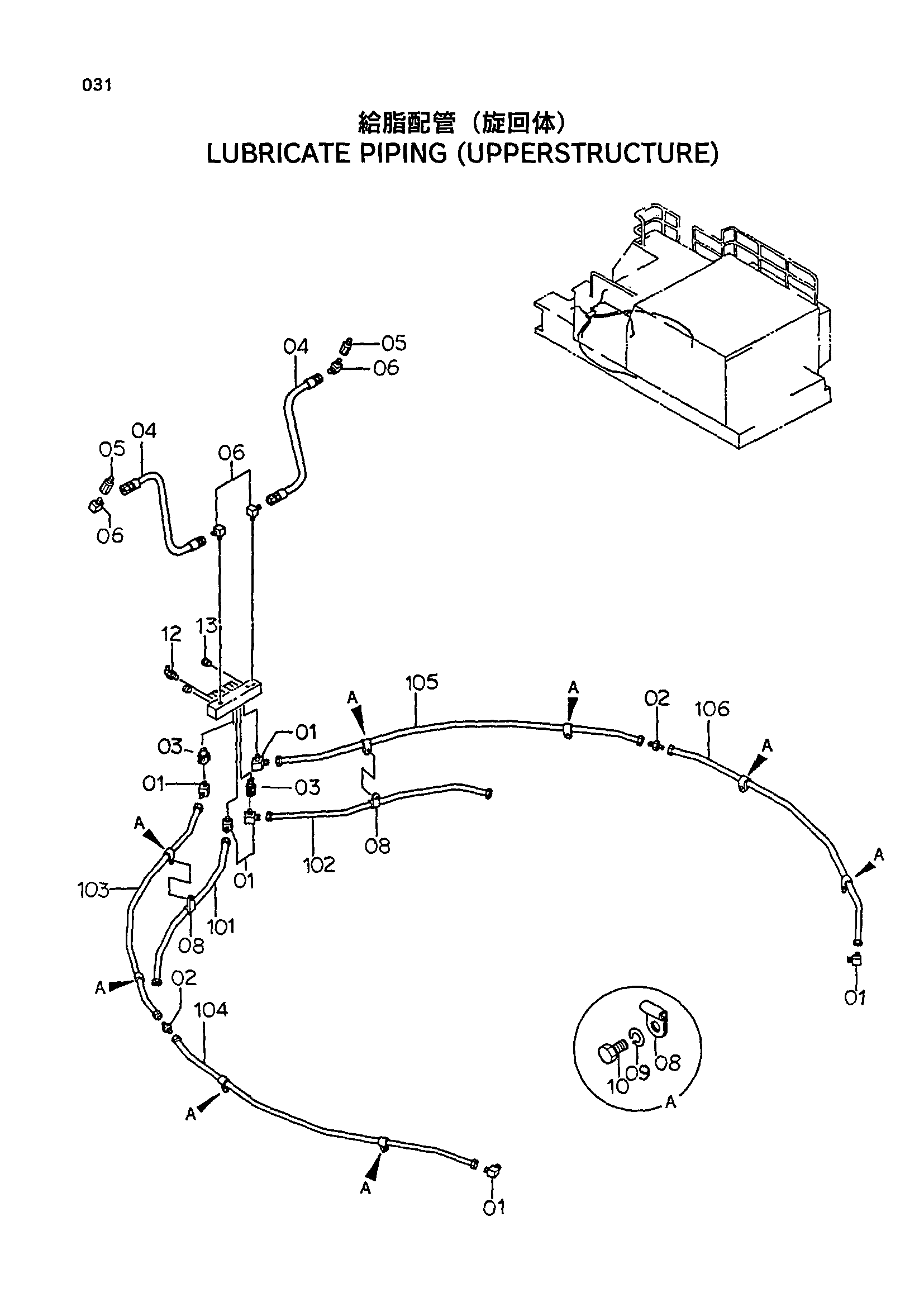

Заводская схема «Трубопроводы системы смазки (верхняя платформа)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4147587 | Угловой штуцер | 8 |
| 02 | 4151901 | Адаптер | 2 |
| 03 | 4015427 | Адаптер | 2 |
| 04 | 4279699 | Шланг | 2 |
| 05 | 4085073 | Адаптер | 2 |
| 06 | 4147586 | Угловой штуцер | 4 |
| 08 | 484827 | Хомут | 10 |
| 09 | J901020 | Болт | 8 |
| 10 | A590910 | Пружинная шайба | 8 |
| 12 | 4066158 | Штуцер | 6 |
| 13 | 94-2011 | Пробка | 2 |
| 101 | 3057140 | Трубка | 1 |
| 102 | 3057141 | Трубка | 1 |
| 103 | 3057142 | Трубка | 1 |
| 104 | 3057143 | Трубка | 1 |
| 105 | 3057144 | Трубка | 1 |
| 106 | 3057145 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
