Рукоять 4.0m в сборе — HITACHI EX1800-3

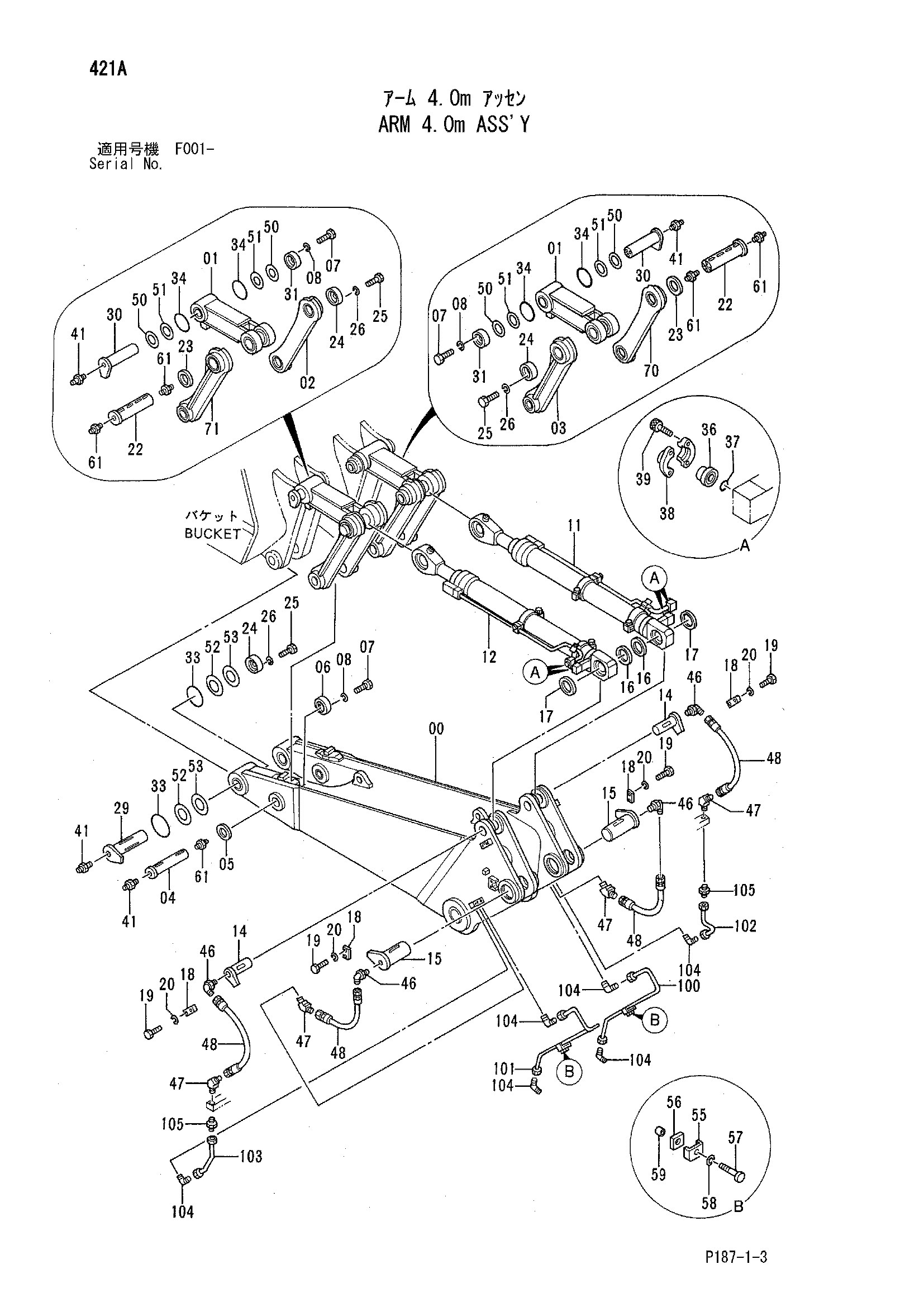

Заводская схема «Рукоять 4.0m в сборе» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9072170	Рукоять 4.0M	1
01	9072171	Тяга A	2
02	9072172	Тяга B	1
02	9124080	Тяга B	1
03	9072173	Тяга B	1
03	9124081	Тяга B	1
04	3037450	Палец	2
04	8057180	Палец	2
05	4040930	Шайба	2
06	3015951 замена: 4393378	Ограничитель	2
06	4393378	Ограничитель	2
07	J901645	Болт	12
08	A590916	Пружинная шайба	12
11	4199293 замена: 4286428	Гидроцилиндр ковша (правый)	1
11	4286428 замена: 4481445	Гидроцилиндр ковша (правый)	1
11	4481445	Гидроцилиндр ковша (правый)	1
12	4205661 замена: 4286427	Гидроцилиндр ковша (левый)	1
12	4286427 замена: 4481578	Гидроцилиндр ковша (левый)	1
12	4481578	Гидроцилиндр ковша (левый)	1
14	8037617	Палец	2
15	8037619	Палец	2
16	4198317	Проставка	2
17	4198319	Проставка	2
18	4179432	Пластина	4
19	J912045	Болт	8
20	A590920	Пружинная шайба	8
22	3037451	Палец	2
22	8057181	Палец	2
23	4136625	Проставка	2
24	4136627 замена: 4393388	Ограничитель	4
24	4393388	Ограничитель	4
25	J912050	Болт	16
26	A590920	Пружинная шайба	16
29	8037620	Палец	2
30	8037621	Палец	2
30	8054991	Палец	2
31	3015952 замена: 4393382	Ограничитель	2
31	4393382	Ограничитель	2
33	4136522	Уплотнительное кольцо	4
34	4102704	Уплотнительное кольцо	4
36	4100933 замена: 4204849	Крышка	4
36	4204849	Крышка	4
37	4510169	Уплотнительное кольцо	4
38	4075854	Разъёмный фланец	8
39	M341650	Болт с внутренним шестигранником	16
41	J75481	Штуцер	6
46	94-1401	Угловой штуцер	4
47	94-1301	Адаптер	4
48	4067521	Шланг	4
50	4199997	Регулировочная шайба 1.0	2
51	4199998	Регулировочная шайба 2.3	2
52	4199977	Регулировочная шайба 1.0	2
53	4199978	Регулировочная шайба 2.3	2
55	4032160	Хомут	2
55	4264321	Хомут	2
56	4032161	Резиновая прокладка	2
56	4261215	Резиновая прокладка	4
57	J901228	Болт	2
57	J901230	Болт	2
58	A590912	Пружинная шайба	2
59	4271439	Проставка	2
61	J75481	Пресс-маслёнка	6
70	9072172	Тяга B	1
70	9124082	Тяга B	1
71	9072173	Тяга B	1
71	9124083	Тяга B	1
100	4199298	Трубка (правый)	1
100	4274207	Трубка (правый)	1
101	4199299	Трубка (левый)	1
101	4274208	Трубка (левый)	1
102	4199300 замена: 4274209	Трубка (правый)	1
102	4274209	Трубка (правый)	1
103	4199301 замена: 4274210	Трубка (левый)	1
103	4274210	Трубка (левый)	1
104	4130175	Штуцер трубки	6
105	4130169	Штуцер трубки	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
