Лубрикатор группа — HITACHI EX1800-3

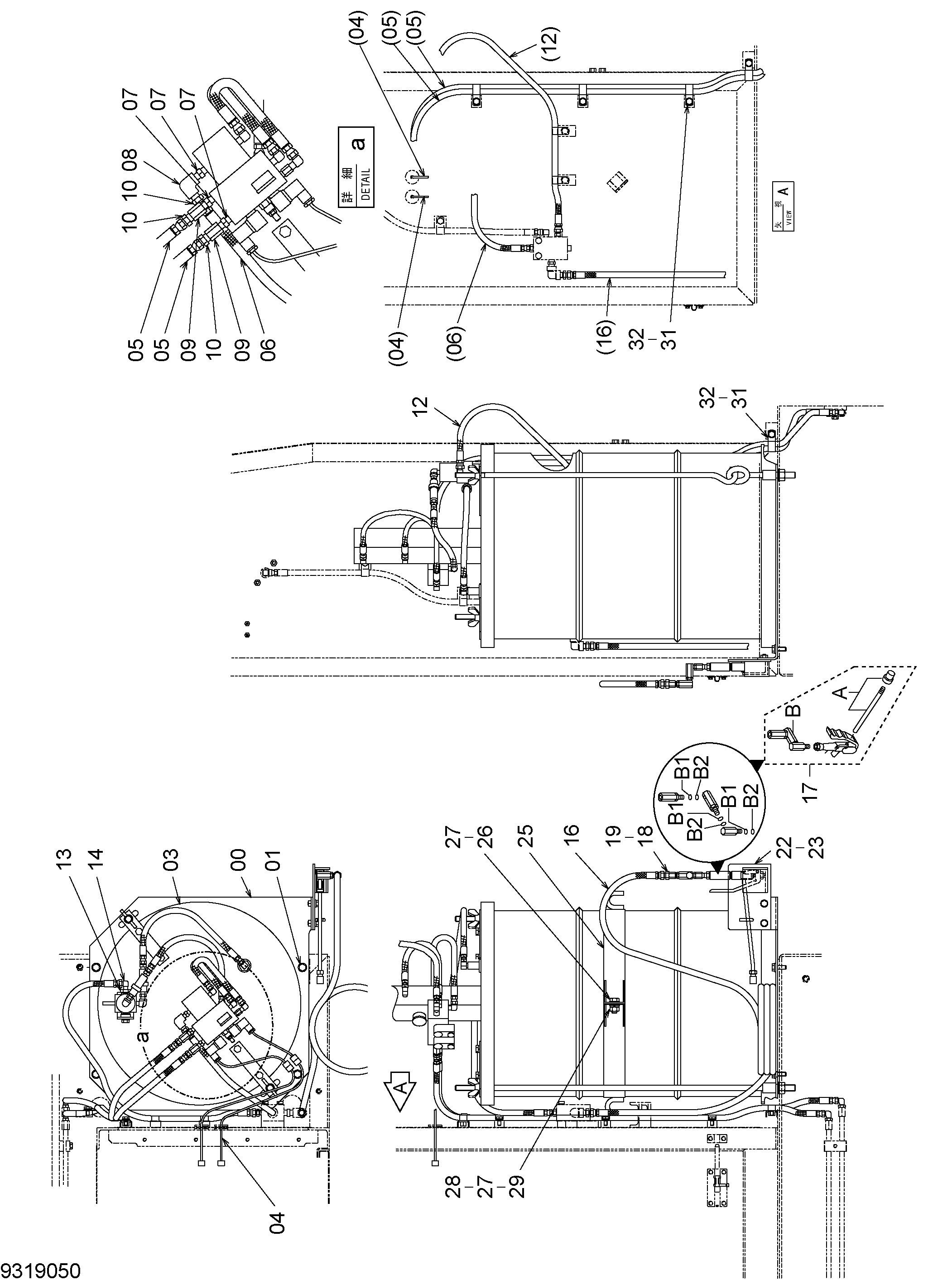

Заводская схема «Лубрикатор группа» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069005 | Пластина | 1 |
| 01 | J271235 | Болт с шайбой | 4 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4351666 | Лубрикатор | 1 |
| 04 | 4706857 | Жгут проводов | 2 |
| 05 | 4455443 | Шланг | 2 |
| 06 | 4616930 | Шланг | 1 |
| 07 | 4351271 | Адаптер | 3 |
| 08 | 94-0615 | Угловой штуцер | 1 |
| 09 | 94-0675 | Разъём S | 3 |
| 10 | 4154651 | Адаптер | 3 |
| 12 | 4470314 | Шланг | 1 |
| 13 | 4351296 | Переходник S | 1 |
| 14 | 4215652 | Угловой штуцер | 1 |
| 16 | 4306250 | Шланг | 1 |
| 17 | 4367991 | Шприц для смазки | 1 |
| 17A | 4412914 | Форсунка | 1 |
| 17B | 4467828 | Соединение свивел | 1 |
| 17B1 | 4506406 | Уплотнительное кольцо | 3 |
| 17B2 | 4101947 | Опорное кольцо | 3 |
| 18 | 4122880 | Адаптер | 1 |
| 19 | A890014 | Манжета | 1 |
| 22 | 9744620 | Кронштейн | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 8035654 | Лента | 2 |
| 26 | J901635 | Болт | 2 |
| 27 | A590116 | Плоская шайба | 4 |
| 28 | A590916 | Пружинная шайба | 2 |
| 29 | J951016 | Гайка | 2 |
| 31 | 4190292 | Зажим | 4 |
| 32 | J271020 | Болт с шайбой | 4 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
