Лубрикатор группа — HITACHI EX1800-3

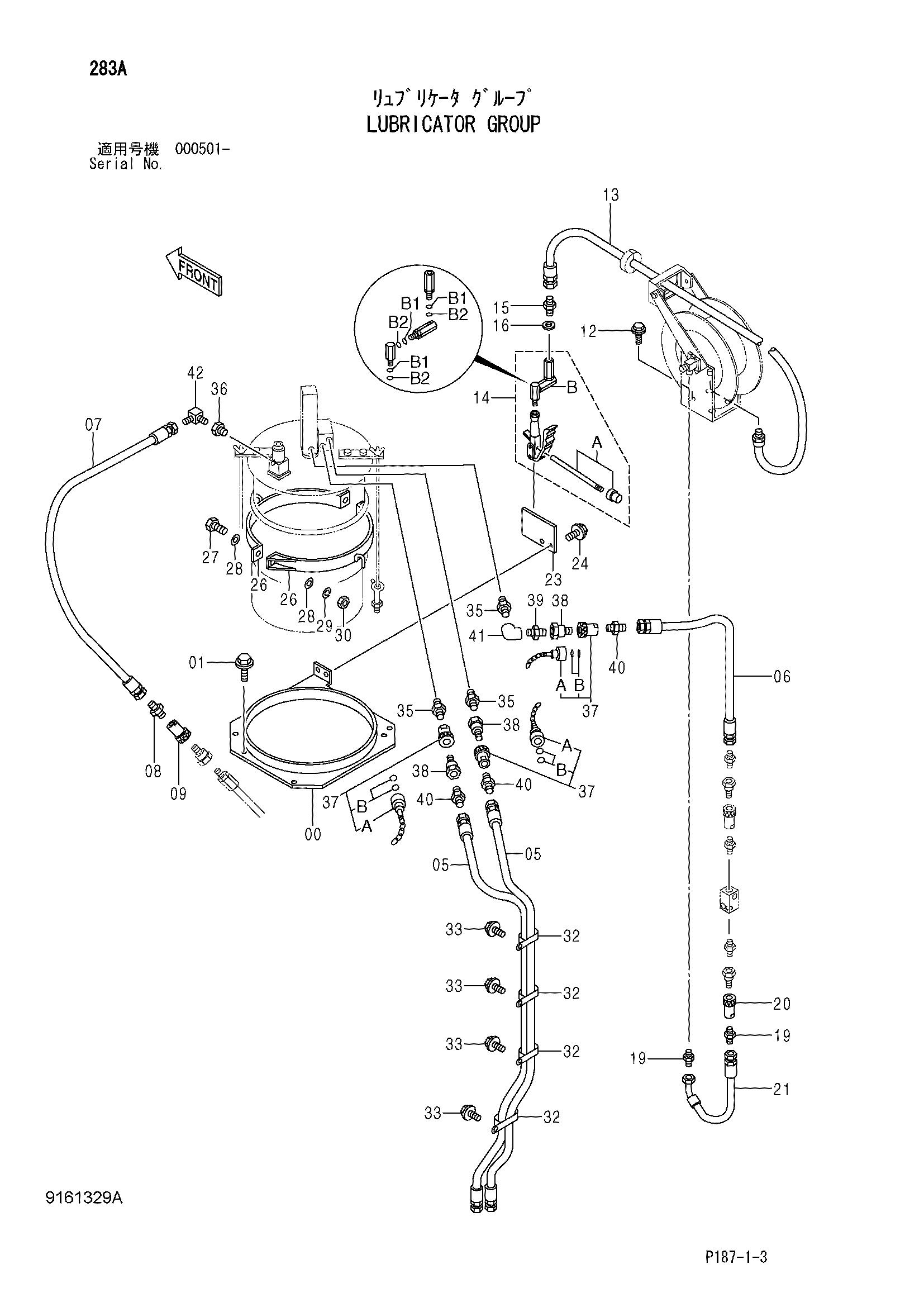

Заводская схема «Лубрикатор группа» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069005 | Пластина | 1 |
| 01 | J021235 | Болт с шайбой | 4 |
| 01 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 05 | 4269806 | Шланг | 2 |
| 06 | 4382646 | Шланг | 1 |
| 07 | 4305630 | Шланг | 1 |
| 08 | 4215650 | Адаптер | 1 |
| 09 | 4022907 | Самоуплотняющееся соединение | 1 |
| 12 | J011020 | Болт с шайбой | 4 |
| 12 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 13 | 4187336 | Шланг | 1 |
| 14 | 4367991 | Шприц для смазки | 1 |
| 14A | 4412914 | Форсунка | 1 |
| 14B | 4467828 | Соединение свивел | 1 |
| 14B1 | 4506406 | Уплотнительное кольцо | 3 |
| 14B2 | 4101947 | Опорное кольцо | 3 |
| 15 | 4122880 | Адаптер | 1 |
| 16 | A890014 | Манжета | 1 |
| 19 | 4215650 | Адаптер | 2 |
| 20 | 4022907 | Самоуплотняющееся соединение | 1 |
| 21 | 4372248 | Шланг | 1 |
| 23 | 9744620 | Кронштейн | 1 |
| 24 | J011025 | Болт с шайбой | 2 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 26 | 8035654 | Лента | 2 |
| 27 | J901635 | Болт | 2 |
| 28 | A590116 | Плоская шайба | 4 |
| 29 | A590916 | Пружинная шайба | 2 |
| 30 | J951016 | Гайка | 2 |
| 32 | 4190292 | Зажим | 4 |
| 33 | J011020 | Болт с шайбой | 4 |
| 33 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 35 | 4351271 | Адаптер | 3 |
| 36 | 4351296 | Переходник S | 1 |
| 37 | 4025602 | Самоуплотняющееся соединение | 3 |
| 37A | 4048093 | Пылезащитный колпачок | 1 |
| 37B | 4048430 | Комплект уплотнений | 1 |
| 38 | 4025603 | Самоуплотняющееся соединение | 3 |
| 39 | 94-1701 | Адаптер | 1 |
| 40 | 4154651 | Адаптер | 3 |
| 41 | 94-0615 | Угловой штуцер | 1 |
| 42 | 4215652 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
