Топливный радиатор опора — HITACHI EX1800-3

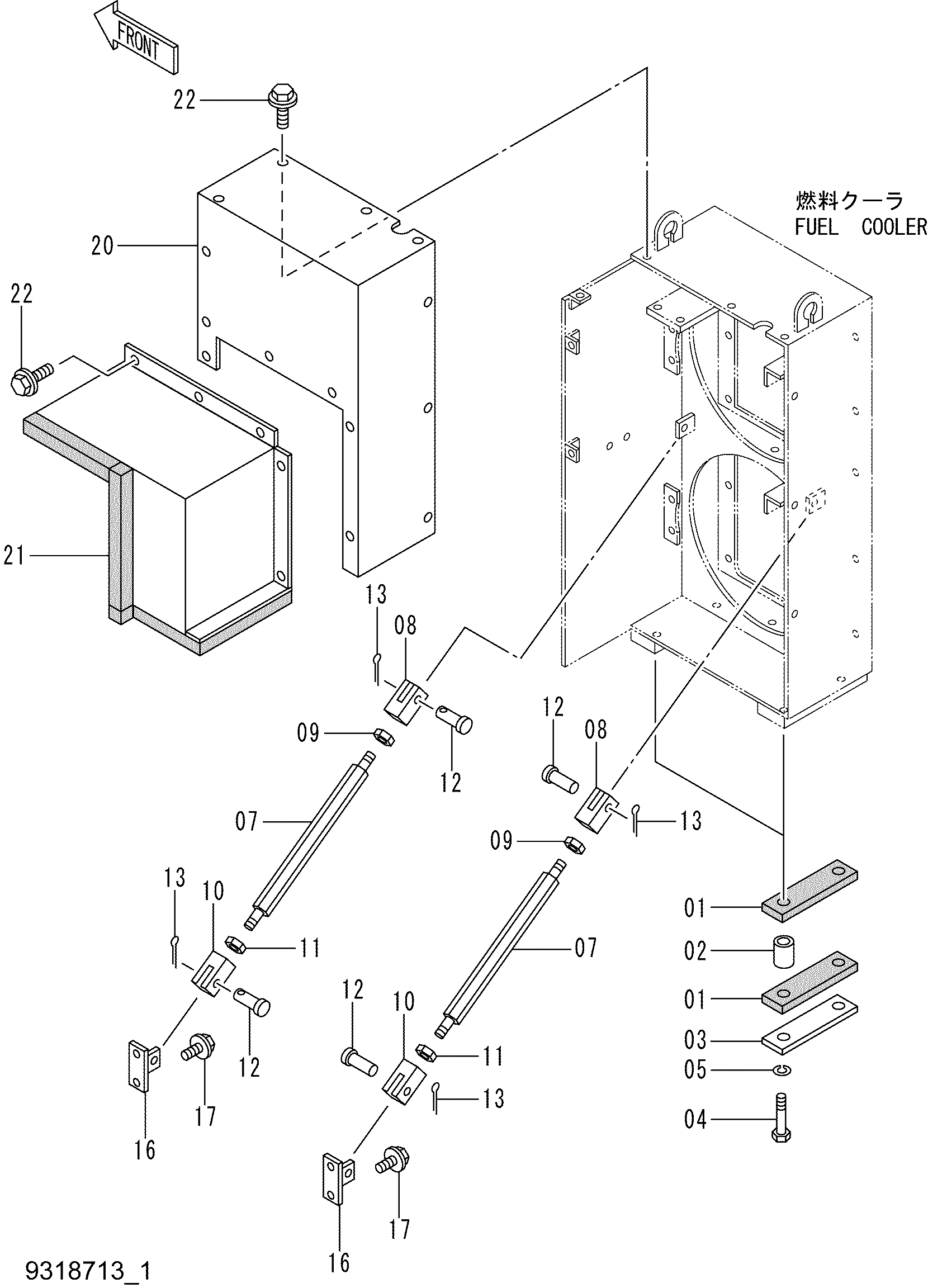

Заводская схема «Топливный радиатор опора» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4368334 | Резиновая прокладка | 4 |
| 02 | 4368331 | Проставка | 4 |
| 03 | 4368335 | Пластина | 2 |
| 04 | J901690 | Болт | 4 |
| 05 | A590916 | Пружинная шайба | 4 |
| 07 | 4368342 | Шток | 2 |
| 08 | 4137316 | Концевой вилка(правый) | 2 |
| 09 | J950014 | Гайка | 2 |
| 10 | 4137328 | Концевой вилка(левый) | 2 |
| 11 | J955014 | Гайка L | 2 |
| 12 | A741436 | Палец | 4 |
| 13 | A764025 | Шплинт | 4 |
| 16 | 8065896 | Кронштейн | 2 |
| 17 | J271230 | Болт с шайбой | 4 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | 7031610 | Крышка | 1 |
| 21 | 7031611 | Крышка | 1 |
| 22 | J271030 | Болт с шайбой | 14 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
