Рама — HITACHI EX1800-3

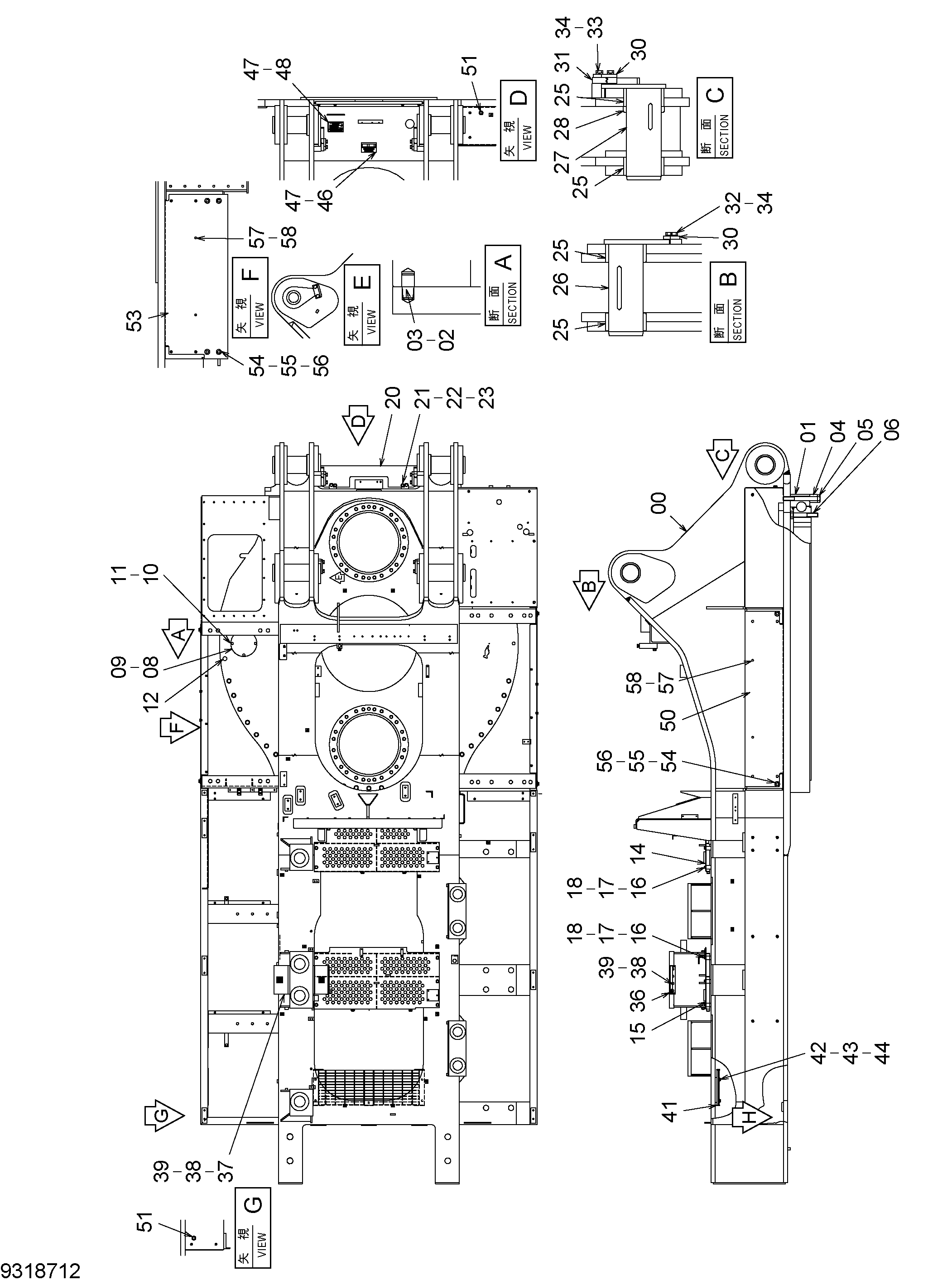

Заводская схема «Рама» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6027751	Поворот киркле	1
02	4184940	Палец	2
03	4184940	Палец	2
04	4186374	Проставка	58
05	4184856	Болт	58
06	4184831	Болт	60
08	4244769	Крышка	1
09	4244768	Манжета	1
10	J901225	Болт	4
11	A590912	Пружинная шайба	4
12	4417802	Пробка	1
14	7056357	Ступень	1
15	7056352	Ступень	1
16	4350632	Болт	12
17	4298759	Пружинная шайба	12
18	4631238	Плоская шайба	12
20	8123258	Ступень	1
21	4350632	Болт	4
22	4298759	Пружинная шайба	4
23	4631238	Плоская шайба	4
25	4175214	Втулка	8
26	8040856	Палец	2
27	8113857	Палец	2
28	4259868	Проставка	2
30	4179432	Пластина	4
31	4697969	Ограничитель	2
32	J912045	Болт	4
33	J912075	Болт	4
34	A590920	Пружинная шайба	8
36	8065379	Ступень	1
37	9725379	Ступень	1
38	J901225	Болт	8
39	A590912	Пружинная шайба	8
41	7056356	Ступень	1
42	4350631	Болт	5
43	4298759	Пружинная шайба	5
44	4631238	Плоская шайба	5
46	3042227	Информационная табличка	1
47	M492964	Приводной винт	8
50	8081690	Крышка	1
51	4186003	Резиновая втулка	2
53	8066254	Крышка	1
54	J901640	Болт	6
55	A590916	Пружинная шайба	6
56	J217085	Шайба	6
57	J901020	Болт	4
58	A590910	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
