Гидроцилиндр ковша (левый) <погрузчик> — HITACHI EX1800

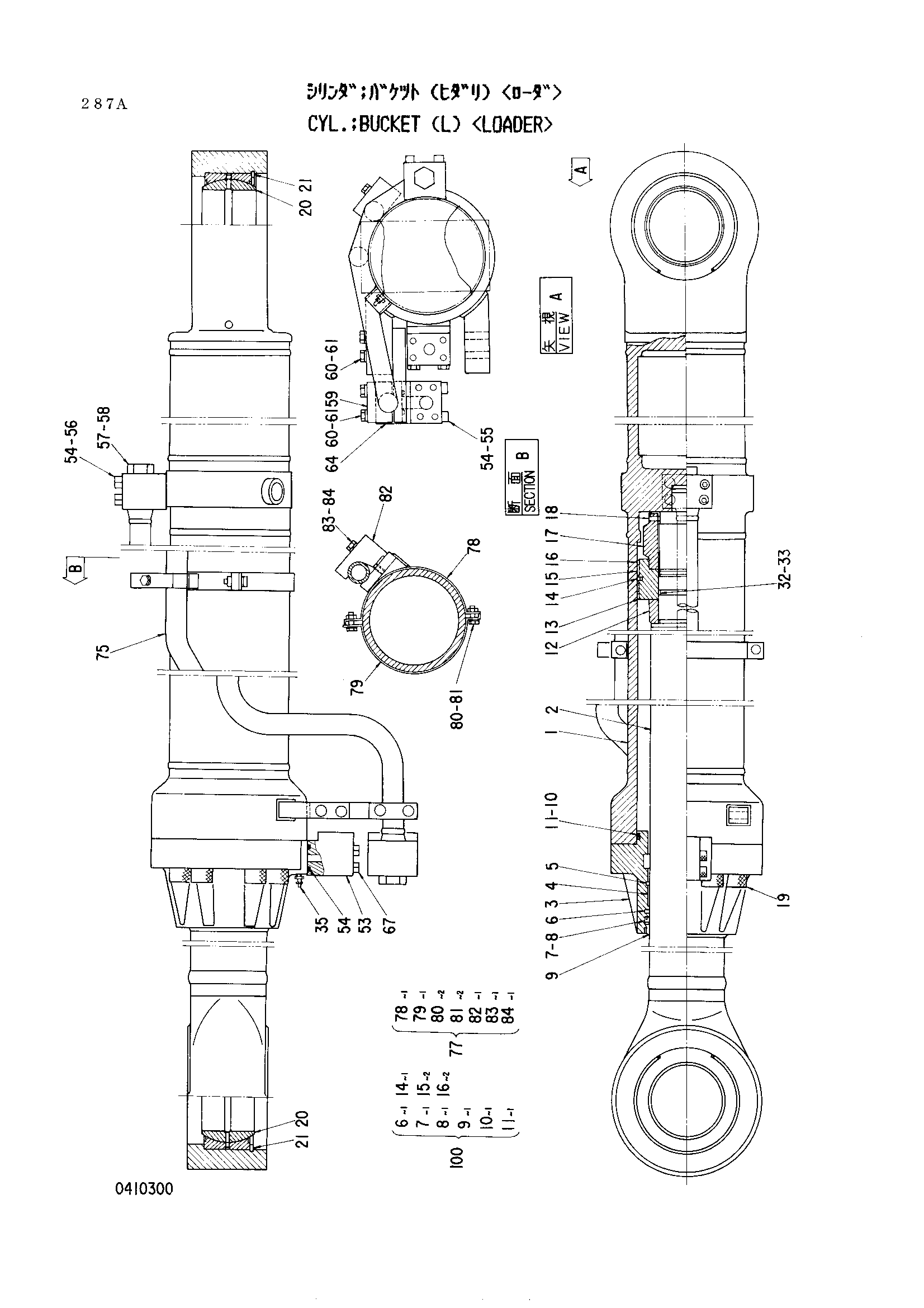

Заводская схема «Гидроцилиндр ковша (левый) <погрузчик>» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4286399	Гидроцилиндр ковша (левый)	1
1-35	4287110	Гидроцилиндр.(пипелесс)	1
1	4287107	Труба гидроцилиндра	1
2	0336602	Шток поршня	1
3	0336603	Головка гидроцилиндра	1
4	0336604	Втулка	1
5	0161002	Стопорное кольцо	1
6	0336605	Уплотнительное кольцо	1
7	0257507	U-образная манжета	1
8	0257527	Опорное кольцо	1
9	0257509	Грязесъёмное кольцо	1
10	0317406	Уплотнительное кольцо	1
11	0242708	Опорное кольцо	1
12	0336606	Амортизирующий подшипник	1
13	0336607	Поршень	1
14	0242712	Уплотнительное кольцо	1
15	0317409	Кольцо	2
16	0242714	Кольцо	2
17	0336608	Гайка	1
18	4199819	Установочный винт	1
19	0336609	Болт с внутренним шестигранником	8
20	0257521	Брг.спхерикал	2
21	4094941	Стопорное кольцо	2
32	4203611	Уплотнительное кольцо	1
33	0336610	Опорное кольцо	2
35	0237418	Бреедер воздушный	2
52	0336702	Трубка	1
53	0242720	Соединение	2
54	4123444	Уплотнительное кольцо	3
55	0242727	Болт с внутренним шестигранником	4
56	0191916	Болт с внутренним шестигранником	4
57	0191914	Пробка	2
58	0336419	Уплотнительное кольцо	2
59	0242729	Держатель	1
60	0259110	Болт	4
61	4069706	Пружинная шайба	4
64	0410304	Пластина	1
67	0336614	Болт	4
75	0410302	Трубка в сборе	1
77	4289450	Лента в сборе	1
78	0410306	Лента	1
79	0336616	Лента	1
80	0317805	Болт	2
81	0236914	Пружинная шайба	2
82	0410606	Держатель	1
83	0411105	Болт	1
84	0236914	Пружинная шайба	1
100	4221871	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
