Электрооборудование (3-1) — HITACHI EX1800

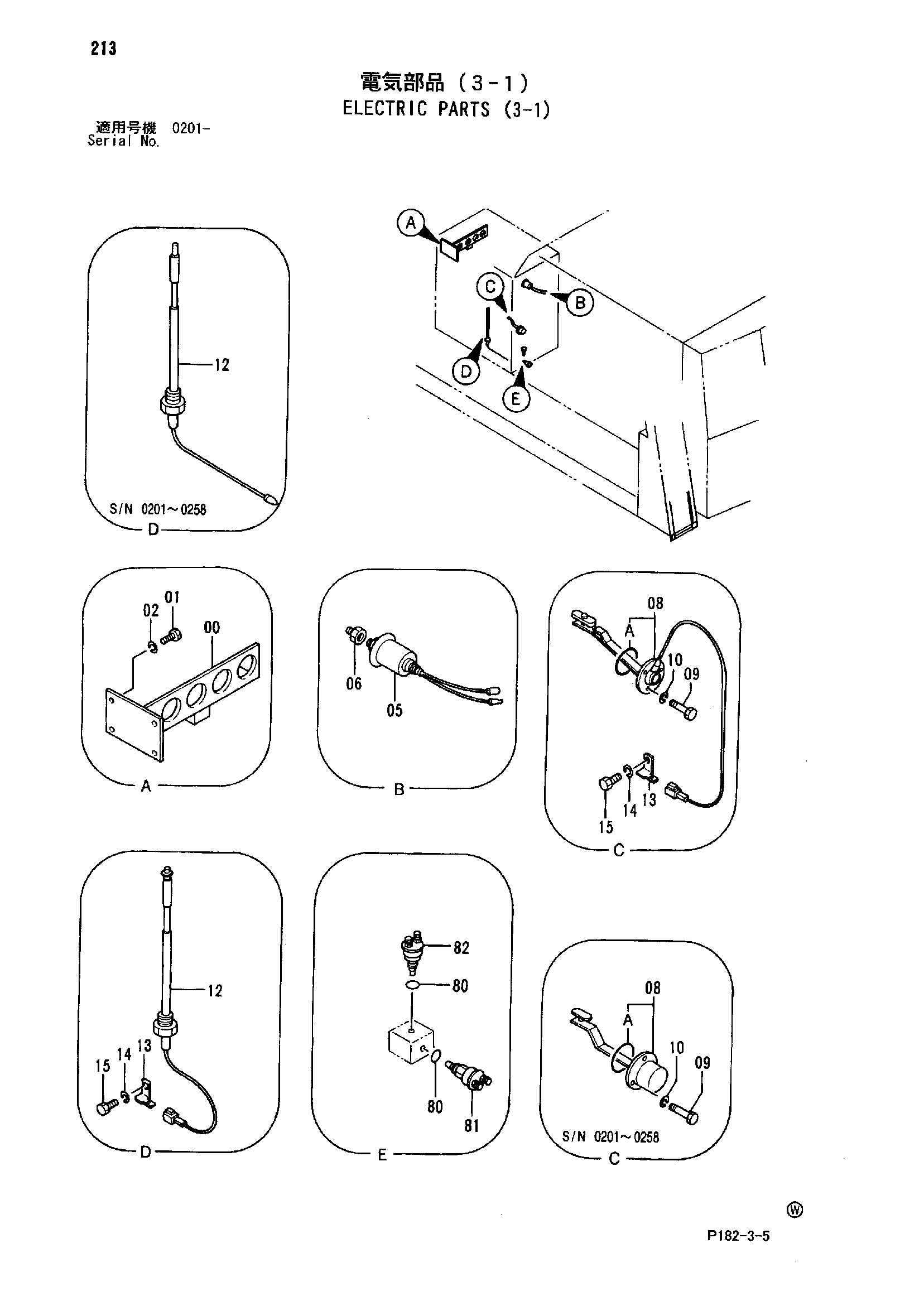

Заводская схема «Электрооборудование (3-1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8038149 замена: 8059422 | Кронштейн | 1 |
| 00 | 8059422 | Кронштейн | 1 |
| 01 | J901020 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 05 | 4131662 замена: 4286170 | Блок | 1 |
| 05 | 4286170 | Блок | 1 |
| 06 | 94-1600 | Переходник | 1 |
| 08 | 4129942 | Выключатель уровень | 1 |
| 08 | 4315415 | Выключатель уровень | 1 |
| 08A | 4141171 | Уплотнительное кольцо | 1 |
| 09 | M430513 | Винт | 3 |
| 10 | A590905 | Пружинная шайба | 3 |
| 12 | 4186075 | Выключатель уровень | 1 |
| 12 | 4296637 | Выключатель уровень | 1 |
| 13 | 4257159 | Кронштейн | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | J901016 | Болт | 2 |
| 80 | A890016 | Манжета | 2 |
| 81 | 4166465 | Выключатель термостатический | 1 |
| 82 | 4257115 | Выключатель термостатический | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
