Тормозной клапан — HITACHI EX1800

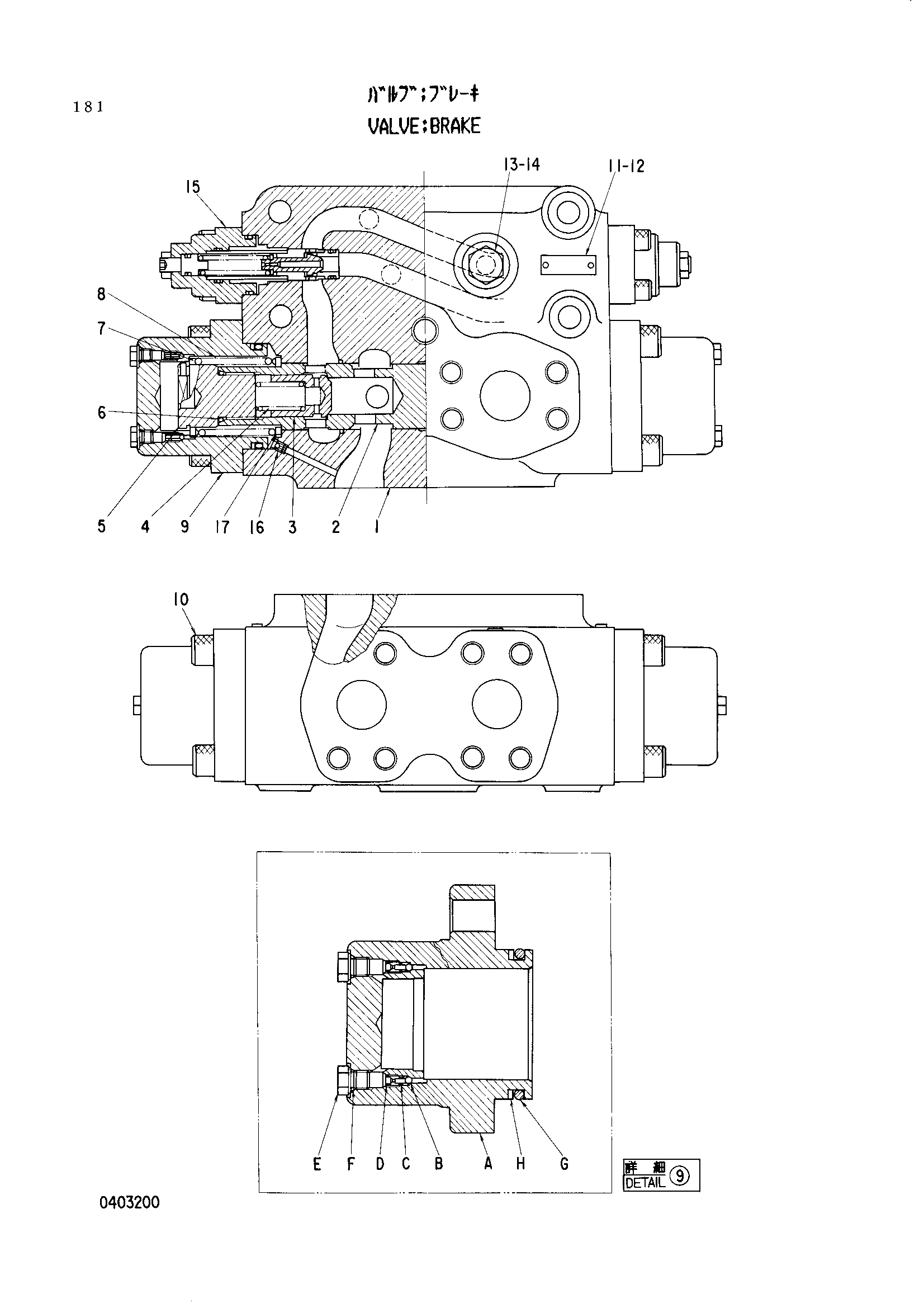

Заводская схема «Тормозной клапан» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4292924 | Тормозной клапан | 1 | |
| 3 | 0403205 | Обратный клапан | 2 |
| 4 | 0403206 | Пружина | 2 |
| 5 | 0403207 | Пробка | 2 |
| 6 | 4297382 | Уплотнительное кольцо | 2 |
| 7 | 0403208 | Седло пружины | 2 |
| 8 | 0403209 | Пружина | 2 |
| 9 | 0403210 | Колпачок в сборе | 2 |
| 9F | 0443801 | Уплотнительное кольцо | 2 |
| 9G | 0403203 | Уплотнительное кольцо | 1 |
| 9H | 0403201 | Опорное кольцо | 1 |
| 10 | 0288618 | Болт с внутренним шестигранником | 8 |
| 13 | 0352217 | Пробка | 3 |
| 14 | 0443803 | Уплотнительное кольцо | 3 |
| 15 | 4302460 | Валае предохранительный | 2 |
| 16 | 0403211 | Дроссель | 2 |
| 17 | 0403212 | Седло пружины | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
