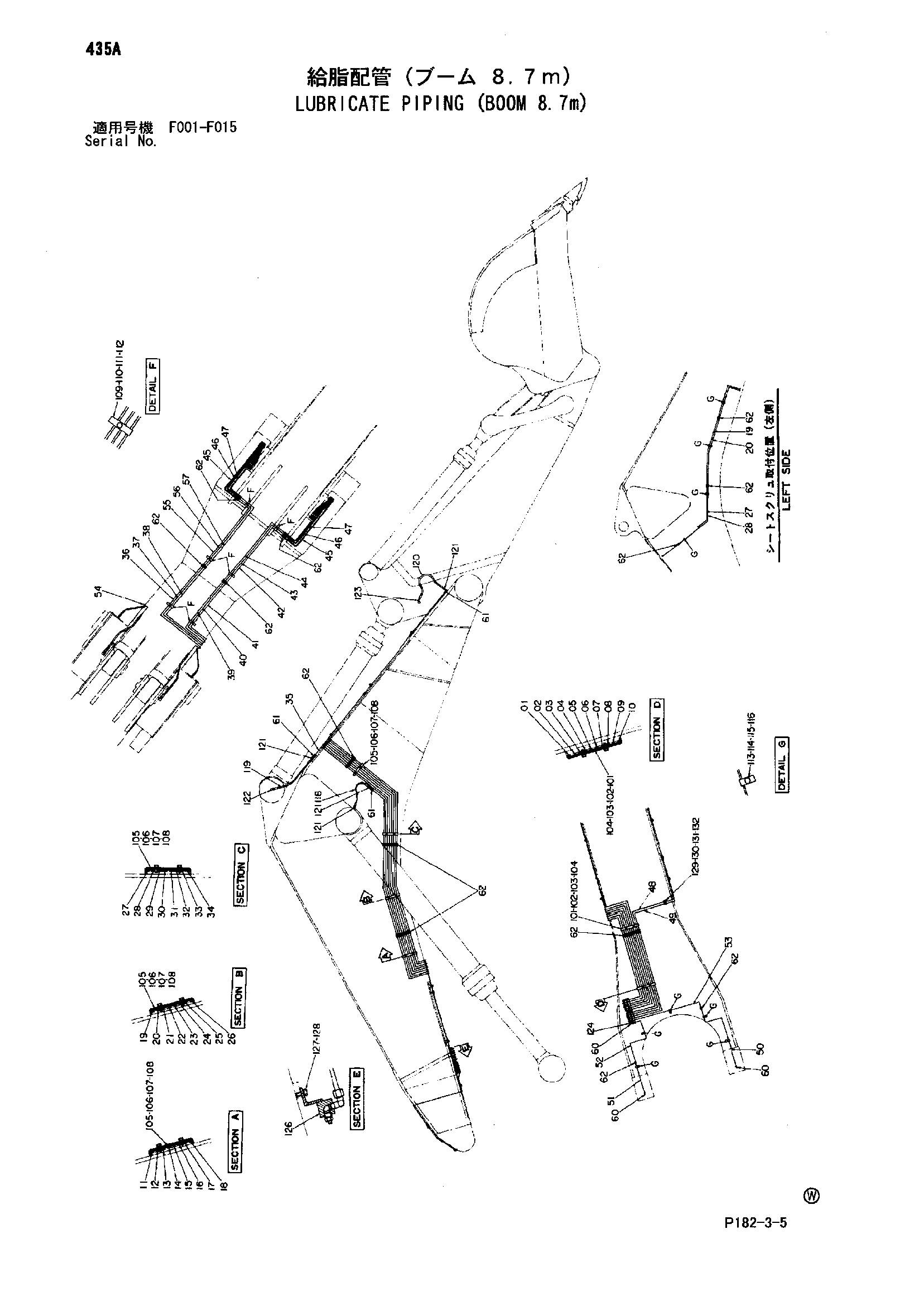

Трубопроводы системы смазки (стрела 8.7m) — HITACHI EX1800

Заводская схема «Трубопроводы системы смазки (стрела 8.7m)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4198733	Трубка	1
02	4198734	Трубка	1
03	4198735	Трубка	1
04	4198736	Трубка	1
05	4198737	Трубка	1
06	4198738	Трубка	1
07	4198739	Трубка	1
08	4198740	Трубка	1
09	4198741	Трубка	1
10	4198742	Трубка	1
11	4198743	Трубка	1
12	4198744	Трубка	1
13	4198745	Трубка	1
14	4198746	Трубка	1
15	4198747	Трубка	1
16	4198748	Трубка	1
17	4198749	Трубка	1
18	4198750	Трубка	1
19	4198753	Трубка	2
20	4198754	Трубка	2
21	4198755	Трубка	1
22	4198756	Трубка	1
23	4198757	Трубка	1
24	4198758	Трубка	1
25	4198759	Трубка	1
26	4198760	Трубка	1
27	4198761	Трубка	2
28	4198762 замена: 4273982	Трубка	2
29	4198763 замена: 4273983	Трубка	1
30	4198764 замена: 4273984	Трубка	1
31	4198765 замена: 4273985	Трубка	1
32	4198766 замена: 4273986	Трубка	1
33	4198767 замена: 4273987	Трубка	1
34	4198768 замена: 4273988	Трубка	1
35	4198769	Трубка	1
36	4198770	Трубка	1
36	4231352	Трубка	1
36	4232327	Трубка	1
37	4198771	Трубка	1
37	4198770	Трубка	1
37	4232328	Трубка	1
38	4198772	Трубка	1
38	4198771	Трубка	1
38	4232329	Трубка	1
39	4198773	Трубка	1
40	4198774	Трубка	1
41	4198775	Трубка	1
42	4198776 замена: 4274001	Трубка	1
43	4198777 замена: 4274000	Трубка	1
44	4198778 замена: 4273999	Трубка	1
45	4198779	Трубка	2
46	4198780	Трубка	2
47	4198781	Трубка	2
48	4198751	Трубка	1
49	4198752	Трубка	1
50	4199317	Трубка	1
51	4199318	Трубка	1
52	4199319	Трубка	1
53	4199320	Трубка	1
54	4207184	Трубка	1
55	4199413 замена: 4273996	Трубка	1
56	4199412 замена: 4273997	Трубка	1
57	4199411 замена: 4273998	Трубка	1
60	4130175	Штуцер трубки	14
61	4130169	Штуцер трубки	10
62	4130192	Штуцер трубки	52
101	4100029	Хомут	2
102	4100031	Резиновая прокладка	2
103	J901228	Болт	4
104	A590912	Пружинная шайба	4
105	4100028	Хомут	4
106	4100030	Резиновая прокладка	4
107	J901228	Болт	8
108	A590912	Пружинная шайба	8
109	4032158	Хомут	6
110	4032159	Резиновая прокладка	6
111	J901228	Болт	6
112	A590912	Пружинная шайба	6
113	4032160	Хомут	9
114	4032161	Резиновая прокладка	9
115	J901228	Болт	9
116	A590912	Пружинная шайба	9
118	4067521	Шланг	2
119	4157949	Шланг	2
120	4054353	Шланг	6
121	94-1301	Адаптер	12
122	94-1401	Угловой штуцер	2
123	94-1501	Угловой штуцер	6
124	J75482	Штуцер	12
126	8040994	Блок	2
127	J900818	Болт	6
128	A590908	Пружинная шайба	6
129	4032160	Хомут	1
130	4032161	Резиновая прокладка	1
131	J901228	Болт	1
132	A590912	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
