Воздушный трубопроводы (2) — HITACHI EX1800

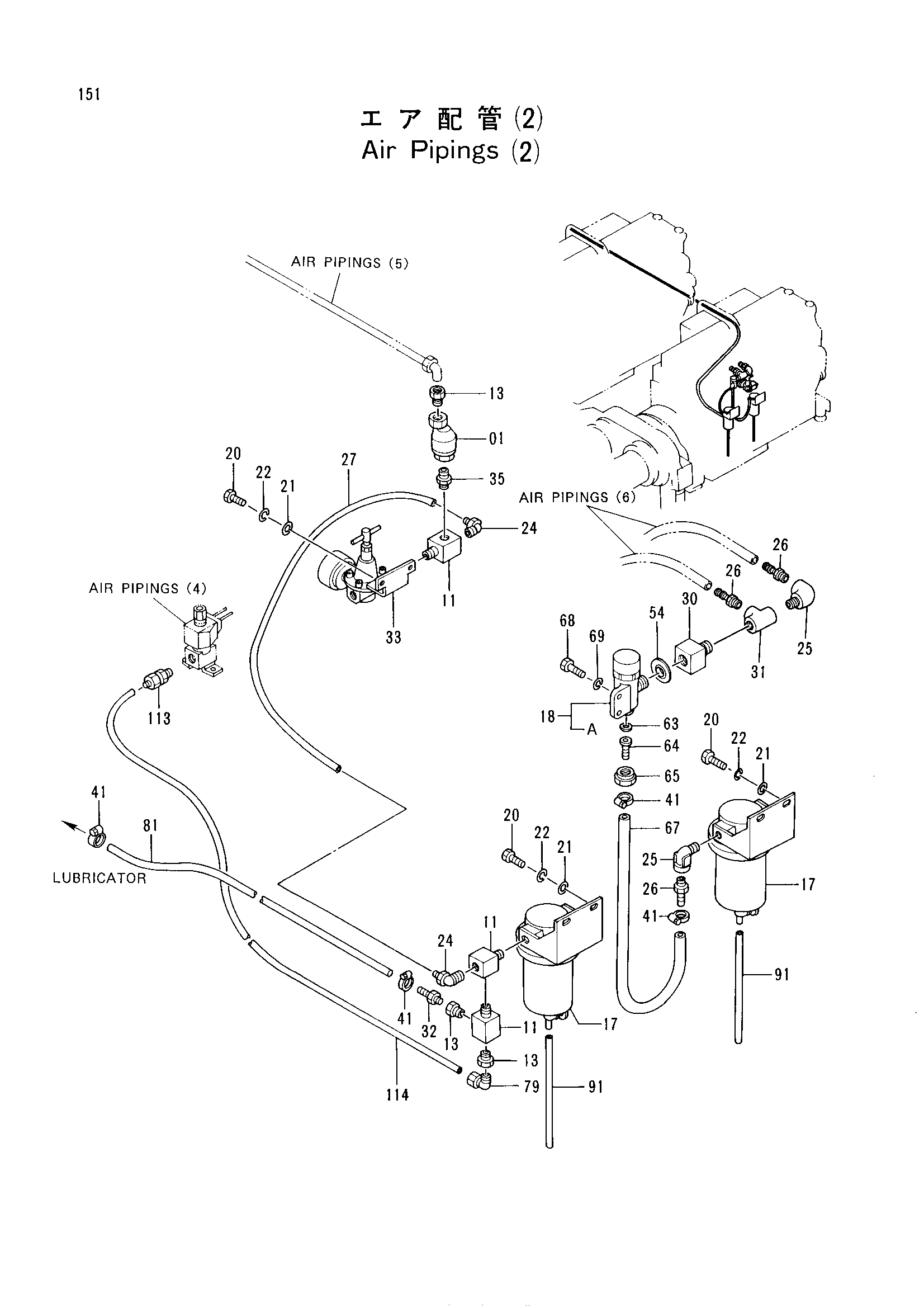

Заводская схема «Воздушный трубопроводы (2)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 986953 | Обратный клапан | 1 |
| 11 | 4119005 замена: 4303782 | Тройник | 3 |
| 11 | 4303782 | Тройник | 3 |
| 13 | 94-1601 | Переходник | 3 |
| 17 | 4158200 | Фильтр воздушный<для детали: см. отдельный pag | 2 |
| 18 | 4125684 | Регулятор | 1 |
| 18A | 4125693 | Элемент | 1 |
| 20 | J900614 | Болт | 6 |
| 21 | A590106 | Плоская шайба | 6 |
| 22 | A590906 | Пружинная шайба | 6 |
| 24 | 4507085 | Угловой штуцер | 2 |
| 25 | 94-0631 | Угловой штуцер | 2 |
| 26 | 49960 | Шланг ниппель S | 3 |
| 27 | 4089533 | Трубка (бак - фильтр) | 1 |
| 30 | 499820 | Адаптер | 1 |
| 31 | 94-0661 | Тройник | 1 |
| 32 | 486702 | Ниппель шланг | 1 |
| 33 | 4198244 | Регулятор воздушный(воздушный трубопроводы)<для детали: | 1 |
| 35 | 94-1702 | Адаптер | 1 |
| 41 | 4514700 | Зажим шланг | 4 |
| 54 | 984219 | Уплотнение шайба 20 | 1 |
| 63 | 984225 | Манжета | 1 |
| 64 | 487027 | Втулка | 1 |
| 65 | 971303 | Гайка втулка | 1 |
| 67 | 4081377 | Резиновый шланг | 1 |
| 68 | J900814 | Болт | 2 |
| 69 | A590908 | Пружинная шайба | 2 |
| 79 | 992312 | Трубка разъём | 1 |
| 81 | 4174647 | Резиновый шланг(фильтр - лубрикатор) | 1 |
| 91 | 4159073 | Виниловый шланг | 2 |
| 113 | 4502672 | Разъём | 1 |
| 114 | 4122106 | Трубка(фильтр - электромагнитный клапан) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
