Ход трубопроводы (гусеница): 1 — HITACHI EX1800

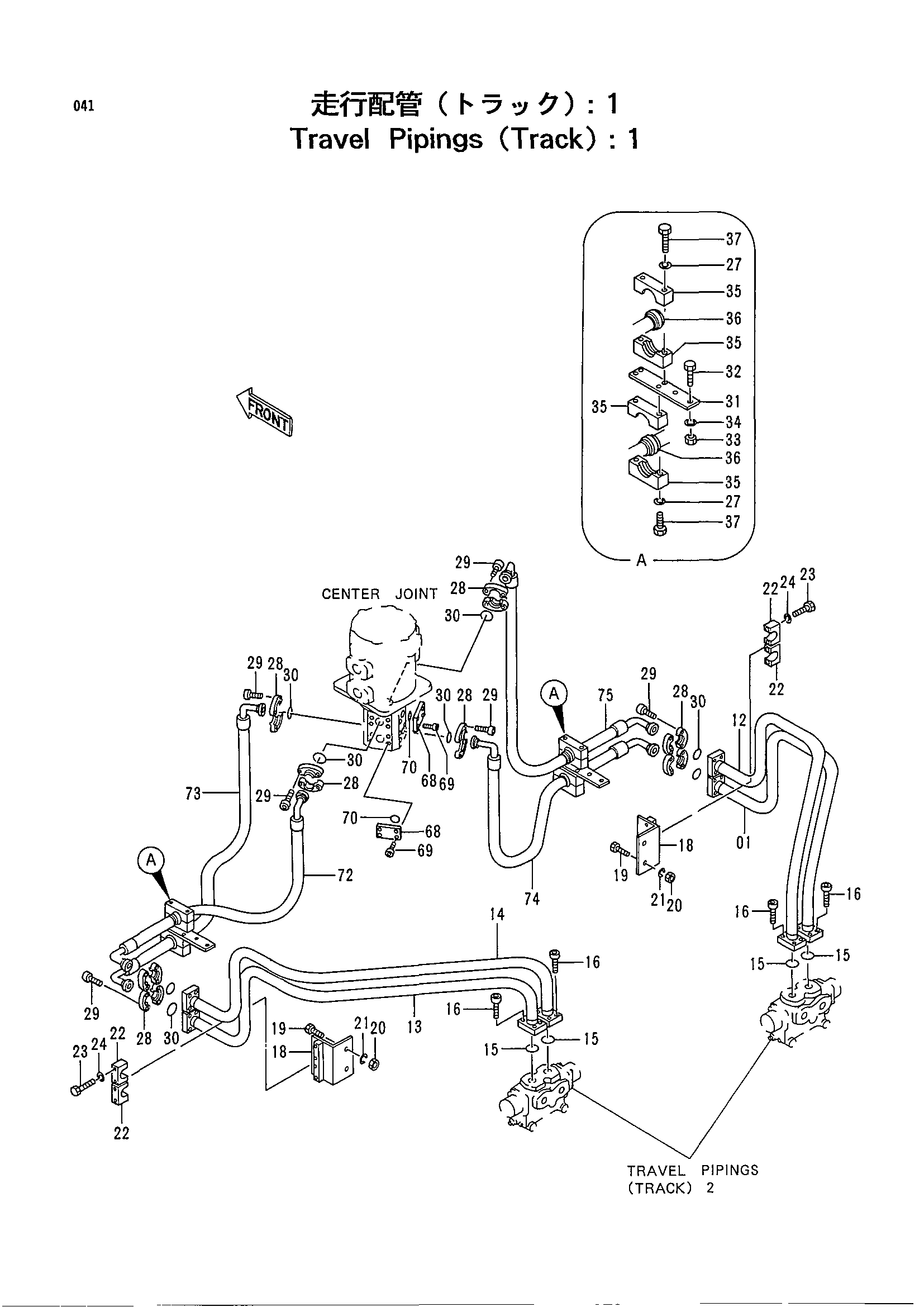

Заводская схема «Ход трубопроводы (гусеница): 1» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8037757 | Трубка | 1 |
| 12 | 8037758 | Трубка | 1 |
| 13 | 8037759 | Трубка | 1 |
| 14 | 8037760 | Трубка | 1 |
| 15 | 4510169 | Уплотнительное кольцо | 4 |
| 16 | M341656 | Болт с внутренним шестигранником | 16 |
| 18 | 8037791 | Кронштейн | 2 |
| 19 | J901640 | Болт | 4 |
| 20 | J950016 | Гайка | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | 4257716 | Хомут трубки | 4 |
| 23 | J901280 | Болт | 8 |
| 24 | A590912 | Пружинная шайба | 8 |
| 27 | A590910 | Пружинная шайба | 8 |
| 28 | 4075854 | Разъёмный фланец | 16 |
| 29 | M341650 | Болт с внутренним шестигранником | 32 |
| 30 | 4510169 | Уплотнительное кольцо | 8 |
| 31 | 4194908 | Пластина | 2 |
| 32 | J901645 | Болт | 4 |
| 33 | J950016 | Гайка | 4 |
| 34 | A590916 | Пружинная шайба | 4 |
| 35 | 4194909 | Хомут | 8 |
| 36 | 4186033 | Втулка | 4 |
| 37 | J901004 | Болт | 8 |
| 68 | 4091297 | Крышка | 4 |
| 69 | M341650 | Болт с внутренним шестигранником | 16 |
| 70 | 4510169 | Уплотнительное кольцо | 4 |
| 72 | 4343230 | Шланг | 1 |
| 73 | 4343226 | Шланг | 1 |
| 74 | 4343227 | Шланг | 1 |
| 75 | 4343229 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
