Пилотные гидролинии — HITACHI EX1800

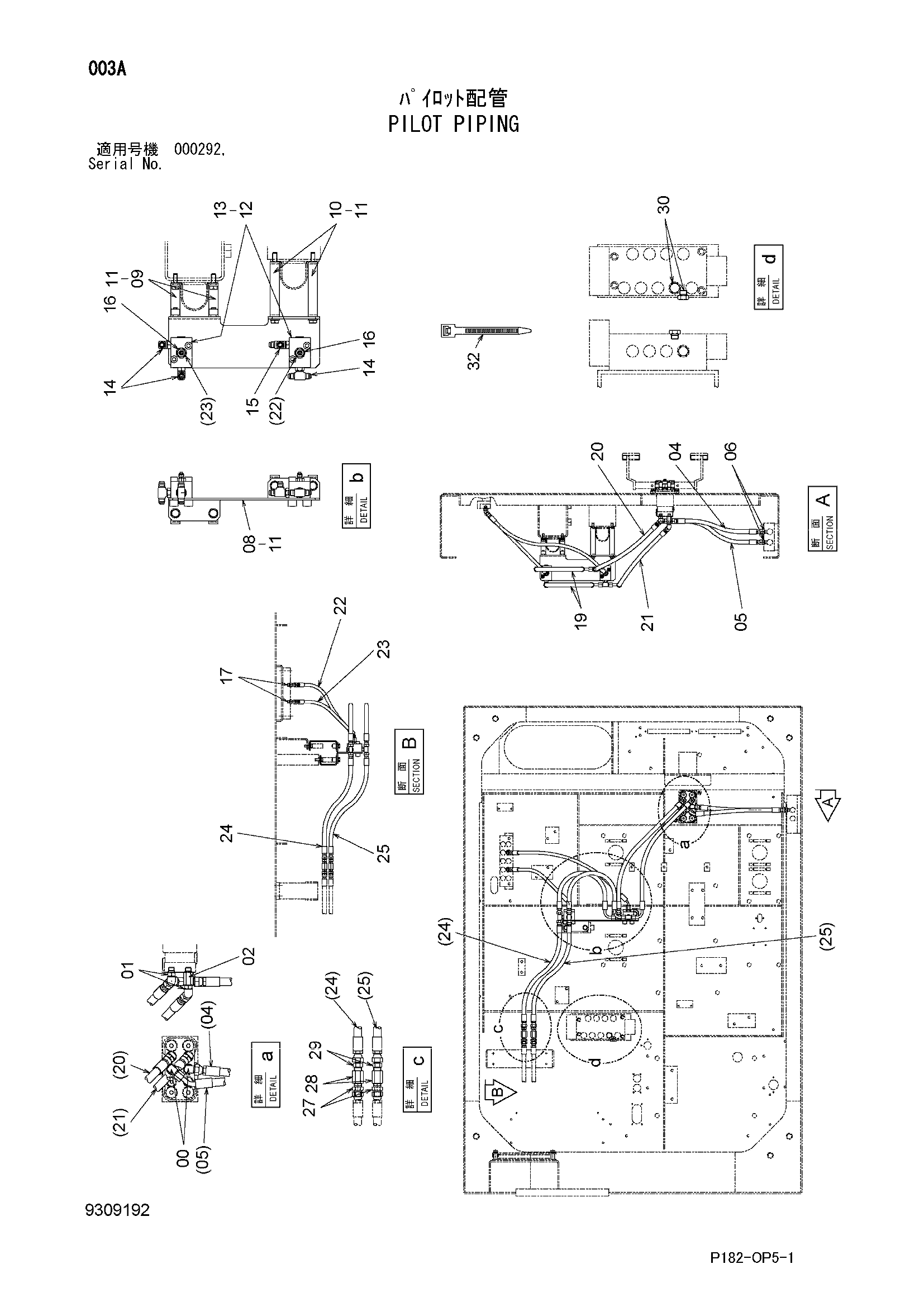

Заводская схема «Пилотные гидролинии» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	A852323	Угловой штуцер	2
00A	957366	Уплотнительное кольцо	1
01	A852223	Угловой штуцер	2
01A	957366	Уплотнительное кольцо	1
02	4202564	Адаптер	1
02A	957366	Уплотнительное кольцо	1
04	4613763	Шланг	1
05	4654417	Шланг	1
06	A852133	Адаптер	2
06A	4509180	Уплотнительное кольцо	1
08	9771801	Кронштейн	1
09	9771799	Кронштейн	2
10	9771800	Кронштейн	2
11	J271030	Болт с шайбой	8
11A	J901030	Болт	1
11B	J222010	Шайба	1
12	4195759	Челночный клапан	2
13	M341060	Болт с внутренним шестигранником	4
14	A852523	Тройник	3
14A	957366	Уплотнительное кольцо	1
15	A852423	Тройник	1
15A	957366	Уплотнительное кольцо	1
16	A852122	Адаптер	2
16A	957366	Уплотнительное кольцо	1
17	A852222	Угловой штуцер	2
17A	957366	Уплотнительное кольцо	1
19	4489626	Шланг	2
20	4471630	Шланг	1
21	4489632	Шланг	1
22	4437733	Шланг	1
23	4451133	Шланг	1
24	4456705	Шланг	1
25	4454402	Шланг	1
27	94-1302	Адаптер	2
28	94-0676	Разъём S	2
29	4215650	Адаптер	2
30	A885003	Пробка	2
30A	4509180	Уплотнительное кольцо	1
32	4055312	Ленточный зажим	50
34	A852323	Угловой штуцер	2
34A	957366	Уплотнительное кольцо	1
35	A852223	Угловой штуцер	2
35A	957366	Уплотнительное кольцо	1
36	A852123	Адаптер	2
36A	957366	Уплотнительное кольцо	1
37	4202564	Адаптер	1
37A	957366	Уплотнительное кольцо	1
38	A852122	Адаптер	2
38A	957366	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
