Электрооборудование (2-1) — HITACHI EX1800

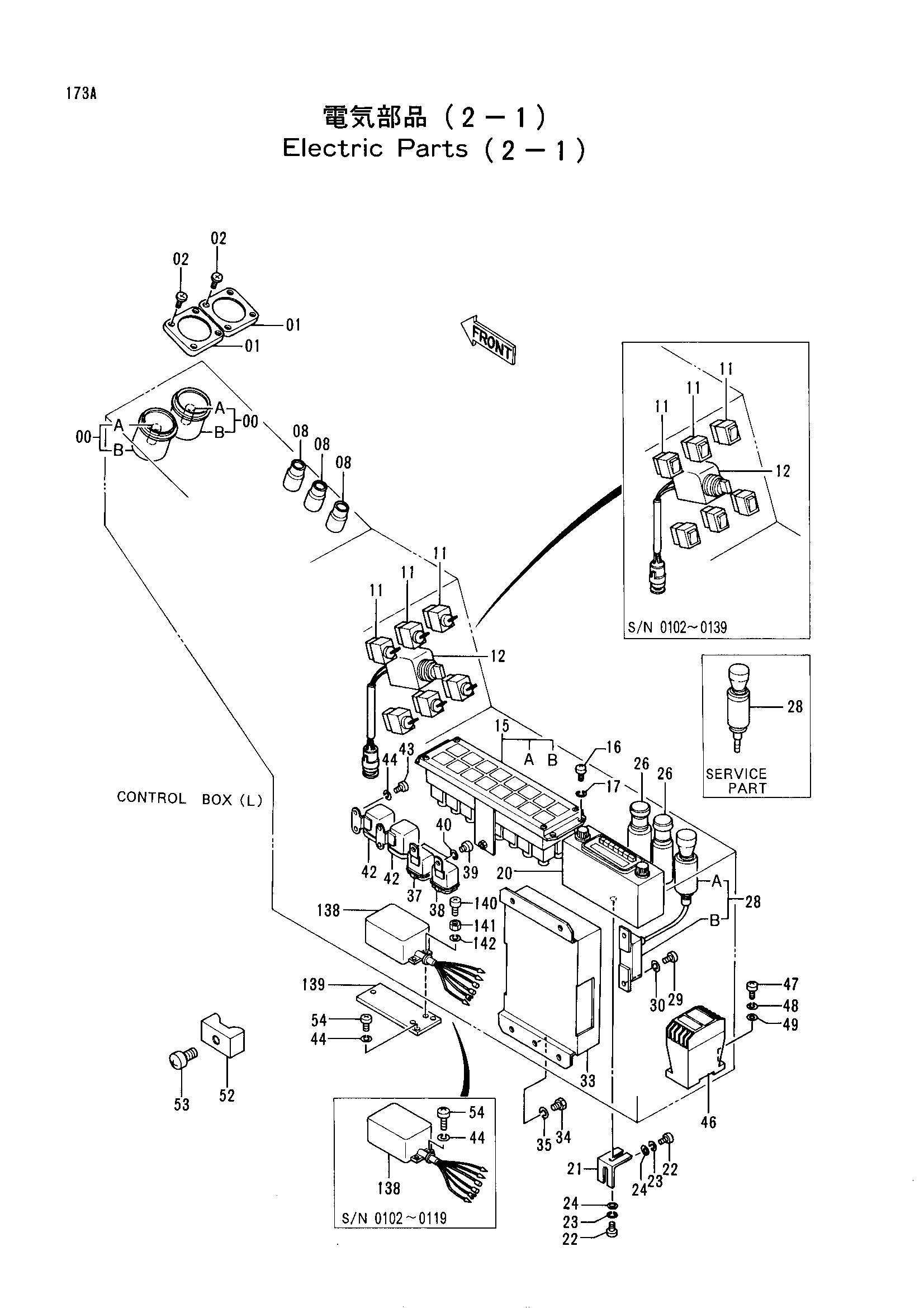

Заводская схема «Электрооборудование (2-1)» для HITACHI EX1800. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4131663 | Указатель оил-прес | 2 |
| 00A | 4283598 | Лампа | 1 |
| 00B | 4283599 | Разъём | 1 |
| 01 | 3023552 | Крышка | 2 |
| 02 | 4131666 | Винт | 8 |
| 08 | 4217511 замена: 4266984 | Выключатель пусхбут. | 3 |
| 08 | 4266984 | Выключатель пусхбут. | 3 |
| 11 | 4201049 | Выключатель | 6 |
| 11 | 4253412 | Выключатель тумблер | 6 |
| 12 | 4186082 замена: 4266985 | Выключатель (моде кханге) | 1 |
| 12 | 4266985 | Выключатель (моод кханге) | 1 |
| 15 | 4206445 | Фонарь инспектион | 1 |
| 15A | 4257055 | Разъём | 16 |
| 15B | 4203936 | Лампа | 1 |
| 16 | J850614 | Винт | 4 |
| 17 | J251006 | Пружинная шайба | 4 |
| 20 | 4187416 | Радио | 1 |
| 21 | 4113485 | Кронштейн | 1 |
| 22 | M430508 | Винт | 2 |
| 23 | A590905 | Пружинная шайба | 2 |
| 24 | A590105 | Плоская шайба | 2 |
| 26 | 4087005 | Выключатель (стеклоочиститель) | 2 |
| 28 | 4115360 замена: 4184395 | Лигхтер | 1 |
| 28 | 4115360 замена: 4311949 | Лигхтер | 1 |
| 28 | 4115360 замена: M430308 | Лигхтер | 1 |
| 28 | 4184395 | Лигхтер | 1 |
| 28A | 4115361 | Лигхтер | 1 |
| 28B | 4115362 | Резистор | 1 |
| 29 | M430308 | Винт | 2 |
| 30 | A590903 | Пружинная шайба | 2 |
| 33 | 4186074 | Блок управление | 1 |
| 34 | J900812 | Болт | 3 |
| 34 | J900812 | Болт | 4 |
| 35 | A590908 | Пружинная шайба | 3 |
| 35 | A590908 | Пружинная шайба | 4 |
| 37 | 4183189 | Реле (топливный) | 1 |
| 38 | 4189566 | Реле (топливный) | 1 |
| 39 | M430610 | Винт | 2 |
| 40 | A590906 | Пружинная шайба | 2 |
| 42 | 4038459 | Реле хоурметер | 2 |
| 43 | M430510 | Винт | 4 |
| 44 | A590905 | Пружинная шайба | 7 |
| 46 | 4205428 | Таймер | 1 |
| 47 | M430413 | Винт | 2 |
| 48 | A590904 | Пружинная шайба | 2 |
| 49 | A590104 | Шайба | 2 |
| 52 | 4196829 | Направляющая лента | 17 |
| 53 | M430610 | Винт | 17 |
| 54 | M430510 | Винт | 3 |
| 54 | M430513 | Винт | 3 |
| 138 | 4087456 замена: 4243107 | Звуковой сигнал реле | 1 |
| 138 | 4087456 замена: 4243159 | Звуковой сигнал реле | 1 |
| 138 | 4087456 замена: A590905 | Звуковой сигнал реле | 1 |
| 138 | 4087456 замена: M430513 | Звуковой сигнал реле | 1 |
| 138 | 4087456 замена: M470513 | Звуковой сигнал реле | 1 |
| 138 | 4087456 замена: M500504 | Звуковой сигнал реле | 1 |
| 138 | 4243159 | Звуковой сигнал | 1 |
| 139 | 4243107 | Пластина | 1 |
| 140 | M470513 | Винт | 2 |
| 141 | M500504 | Гайка | 2 |
| 142 | A590905 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
